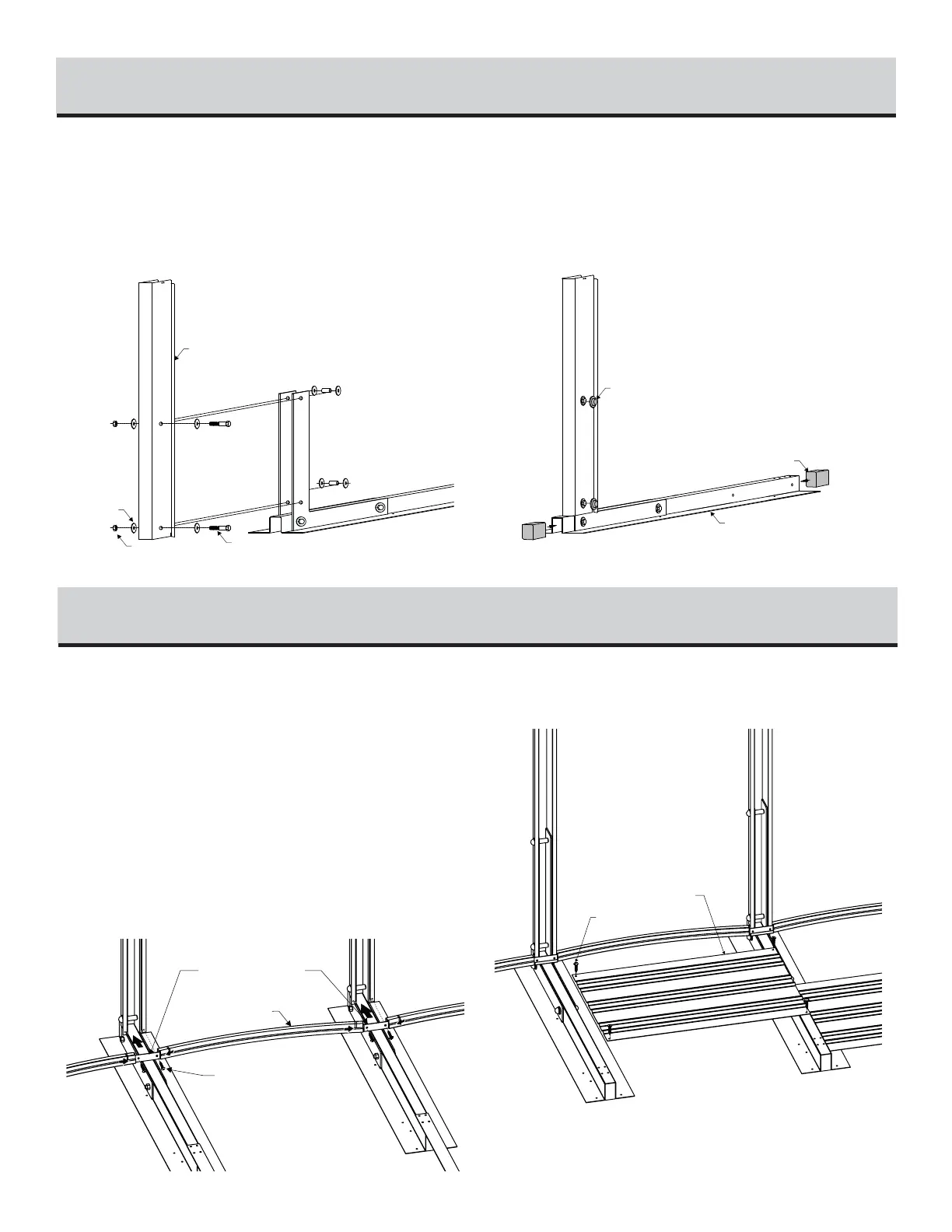

2) Se reférer à l’illustration 4.2. Fixez les poteaux de renfort à l'aide
du boulon 1/2" X 3" X #13 (12,7 mm X 76,2 mm) (U) des écrous
(UU) et des rondelles (V). N’oubliez pas d’insérer un tube d’espace-
ment (T) ainsi que deux rondelles (V) à l’intérieur des poteaux de
renfort vis-à-vis chaque boulon.
3) Se reférer à l’illustration 4.3. Recouvrir les têtes de boulon avec
les capuchons pour boulons (W) et insérer les embouts de mousse
(X) aux deux extrémités des omégas de base
(foot beam).
ASSEMBLAGE DES POTEAUX DE RENFORT (suite)
4
CAPUCHON POUR BOULON 1/2”
EMBOUT DE MOUSSE
OMÉGA DE BASE (foot beam)
POTEAU DE RENFORT
BOULON 1/2” X 3”
RONDELLE 1/2”
ÉCROU 1/2”
Illustration 4.3
Illustration 4.2
1) Positionnez les poteaux de renfort assemblés de l’étape 4 sur
les dalles dans les tranchées préalablement creusées.
2) Se reférer à l’illustration 5.1 : une fois les poteaux de renfort
disposés dans les tranchées, insérez l’attache de rainure dans les rain-
ures de la section droite entre les poteaux de renfort et fixez-les sur
les omégas de base (foot beam) à l’aide de vis standards ‘’Z’’.
3) Se reférer à l’illustration 5.2 : fixez les plaques de pression
entre les omégas de base (foot beam) à l’aide de quatre (4) vis
standards ‘’Z’’.
RAINURES SECTION DROITE ET PLAQUES DE PRESSION
5
Illustration 5.2
Illustration 5.1
RAINURE DU BAS
SECTION DROITE
VIS STANDARD #14
ATTACHE DE RAINURE
VIS STANDARD #14
PLAQUE DE PRESSION
