1) Déversez le sable.
2) Choisissez l'emplacement du filtreur vis-à-vis une section ronde
(jamais une section droite). Le point de départ se fera vis-à-vis cet
emplacement pour que les trous d'écumoire et de retour d'eau soient
les plus près possible du filtreur.
3) Avant de dérouler le mur d’acier, assurez-vous que les orifices
prévus pour l'écumoire et le retour d'eau se trouvent bien au haut
du mur et face à l'endroit où se trouvera le filtreur.

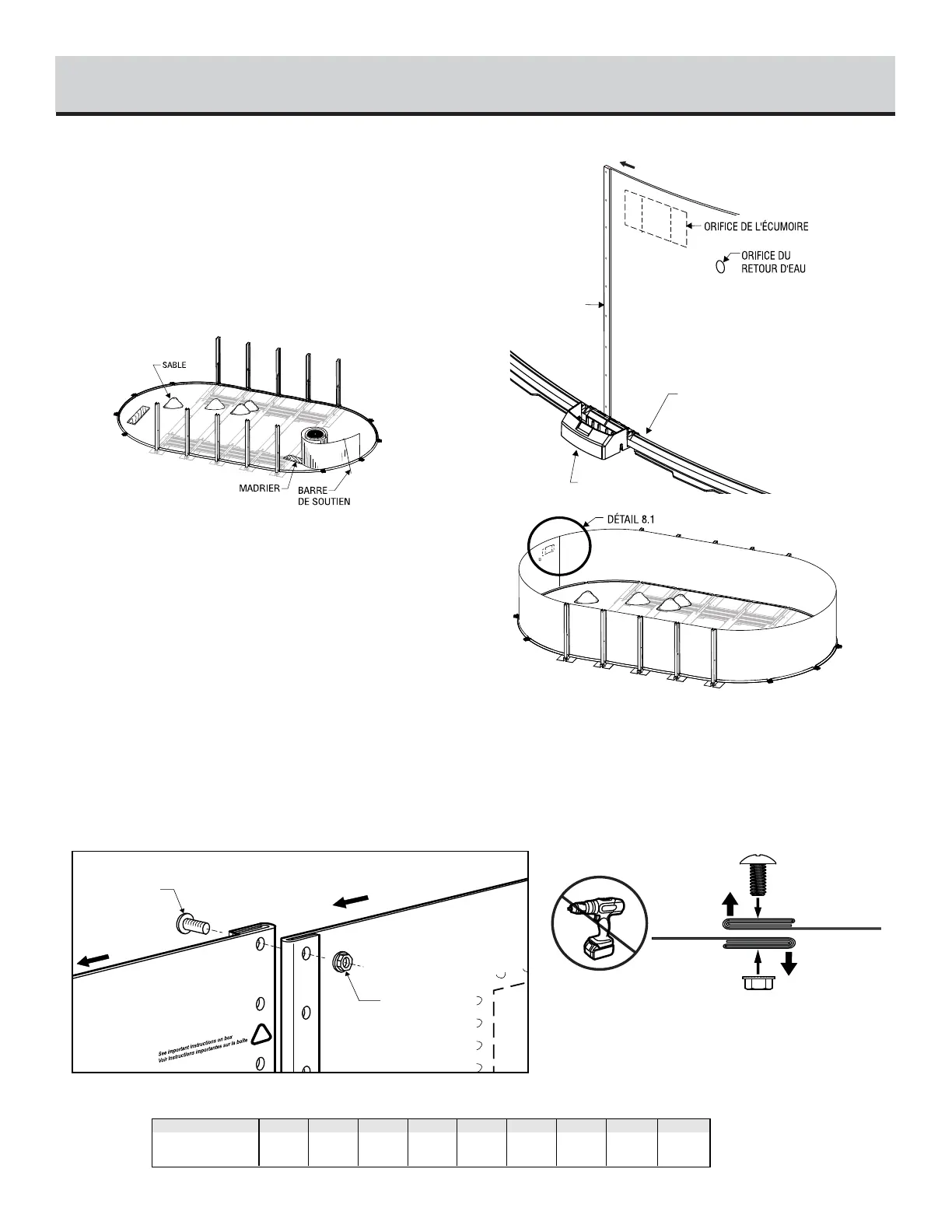

INSTALLATION DU MUR D’ACIER
8
MUR D'ACIER
RAINURE DU BAS
PLAQUE DU BAS
Fin
Insérez le mur d’acier dans la rainure du bas en commençant au
centre d'une plaque du bas. Au départ, une ou deux barres de sou-
tien maintiennent le mur en place. Une personne déroule le mur
d’acier sur un madrier ou une planche, tandis qu'une autre personne
l'insère dans la rainure du bas. On ne doit pas dérouler plus de 3 m
(10') sans mettre en place une barre de soutien pour renforcer la
structure.
Une fois le déroulage terminé, il peut arriver que le mur d’acier soit
trop long ou que les deux extrémités ne se rejoignent pas de
quelques centimètres. Vous devez alors ajuster les rainures aux
plaques pour que les trous des boulons du mur d’acier soient
alignés. Si cela ne suffit pas, il vous faudra rrouler le mur d'acier,
revérifier les mesures en vous référant à illustration 1.1, ajuster les
rainures et les plaques s'il y a lieu et recommencer le déroulage. Si
l'écart est trop grand, mesurez la longueur du mur d’acier et com-
parez-la au tableau ci-dessous.
Joindre les bouts du mur en orientant les plis vers l’extérieur
de façon à cacher l’icône d’exclamation. (voir l’illustration 8.1)
Note: Si le mur est joint correctement, vous ne devriez plus voir
l’icône d’exclamation. Si vous pouvez toujours voir l’icone, vous
devez inverser le chevauchement.
Sécurisez-le avec la boulonnerie dans chaque trou et bien sécuriser
avec une clé (la tête du boulon doit être à l’intérieur du mur d’acier).
Placer un ruban adhésif en toile sur les têtes de vis.
MODÈLES 10x16 10x19 10x22 12x18 12x21 15x24 15x30 18x33
43' 8" 49' 8" 55' 9" 49' 8 1/2" 55' 9 3/8" 65' 2 1/2" 77' 2 1/2" 86' 7 1/2"
(13,30m) (15,14m) (17,00m) (15,16m) (17,00m) (19,88m) (23,53m) (26,40m)
LONGUEUR RÉELLE
DU MUR D’ACIER
12x24
61' 9 3/8"
(18,83m)
Ne pas utiliser de pistolet à chocs
(impact gun) pour visser les vis à mur.
Serrage minimum de 60 livres pouce
et maximum de 85 livres pouce.
Côté extérieur
de la piscine
Côté intérieur
de la piscine
Plis
Plis
BOULON
Fin
Départ
ÉCROU
Côté intérieur de la piscine
Côté extérieur
de la piscine
!
IMPORTANT! L’installation du joint de mur de façon non-conforme aux spécifications dictées par le manufacturier annulera la garantie.
De plus, une installation fautive causera la rupture du mur/joint ce qui pourrait entraîner des blessures graves et/ou même la mort!
