1
ERE
RAINURE DU BAS
SECTION RONDE
1
ERE
PLAQUE DU BAS
SECTION RONDE
BOUT
COURT
RAINURE DU BAS
SECTION DROITE
BOUT LONG
228-248
230-250
VIS
228-248
230-250

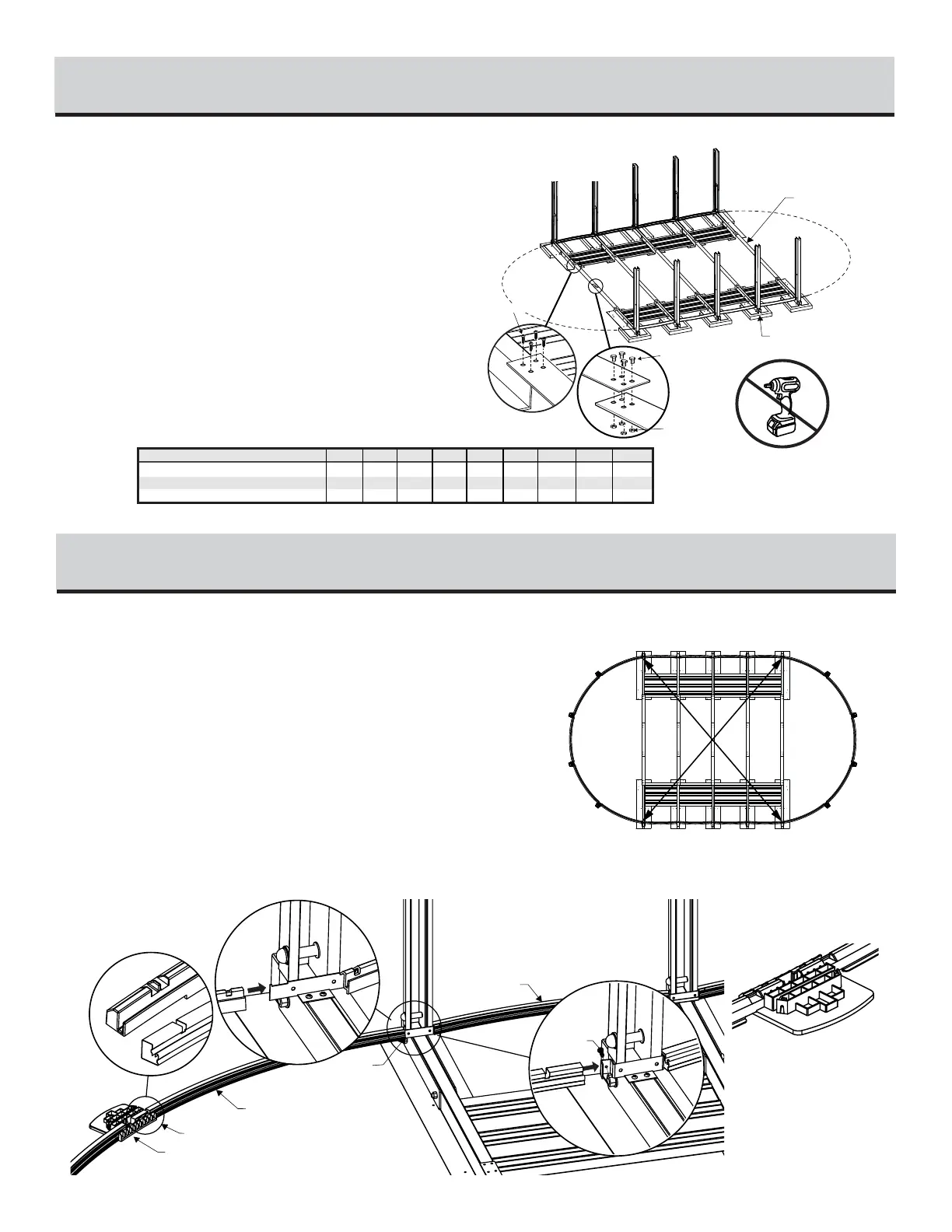

1) Consultez les illustrations et le tableau et étudiez-les attentive-
ment. Vous pouvez maintenant assembler les bandes de tension
métalliques. Référez-vous aux indications du tableau pour le nombre
de rangées de bandes métalliques à assembler et le nombre de ban-
des par rangée en fonction des dimensions de piscine.
2) Se reférer à l’illustration 6.1: S’il y a plusieurs bandes par
section, assemblez les bandes de tension ensemble avec 4 boulons
et écrous (BB) 1/4" #20 X 5/8" (6,35 mm X 15,88 mm), en prenant
soin de placer la tête du boulon sur le dessus.
3) Fixez les bandes de tension ainsi assemblées aux omégas de
base (foot beam) des deux côtés, à l'aide de quatre (4) vis stan-
dards ‘‘Z’’.
ASSEMBLAGE DES BANDES DE TENSION
6
Début de la section ronde, se reférer à l’illustration 7.1 :
Placez le bout court de la rainure sur le dernier poteau de renfort
de la section droite et fixez-la à l’aide d’une vis standard ‘’Z’’(rainure
de métal seulement). À l’autre bout de la rainure, placez la première
plaque du bas de la section ronde.
Section ronde, se reférer à l’illustration 7.2 :
Prenez les rainures du bas et les plaques du bas et commencez par
la première plaque de la section ronde. Répétez jusqu'à ce que le
"demi-cercle" soit complété.
Se reférer à l’illustration 7.3. Avant de procéder à l’étape suivante,
assurez-vous que le centre de votre piscine soit au trait carré et que
les bandes de métal soient bien tendues. Les deux mesures, D1 et
D2, doivent être identique. C'est une étape très importante, ne
continuez pas tant que les mesures ne sont pas identiques.
ASSEMBLAGE DES RAINURES DES SECTIONS RONDES
7
Tableau
POTEAUX DE RENFORT
ASSEMBLÉS
BOULON 1/4” X 5/8”
ÉCROU 1/4”x 5/8’’
BANDES DE TENSION
VIS (Z)
Illustration 6.1
D1
D1
D2
D2
Illustration 7.3
Illustration 7.1
Rainures résine 228-248-278
Rainure métal 230-250-280
Illustration 7.2
MODÈLE 10x16 10x19 10x22 15x30 18x33
345 6 6
NOMBRE DE RANGÉES À ASSEMBLER
NOMBRE DE BANDES TOTAL
NOMBRE DE BANDES PAR RANGÉE 222 2 2
3 4 5 12 18
12x18 12x24 15x24
354
222
6108
12x21
4
2
8
Ne pas utiliser de pistolet à chocs (impact gun)
pour visser les bandes de tension.
Serrage minimum de 60 livres pouce
et maximum de 85 livres pouce.
