Instalación
Instalación en Rack
Monte su equipo en un bastidor de 2 o 4 postes (vea la siguiente página para información sobre
el montaje de 2 postes) El usuario debe determinar la idoneidad de los materiales y accesorios,
así como de los procedimientos antes del montaje. Si los materiales y procedimientos no son
adecuados para su aplicación, contacte con el fabricante de su bastidor. Los procedimientos
descritos en este manual son para bastidores comunes y de tipo caja y podrían no ser
apropiados para todas las aplicaciones.

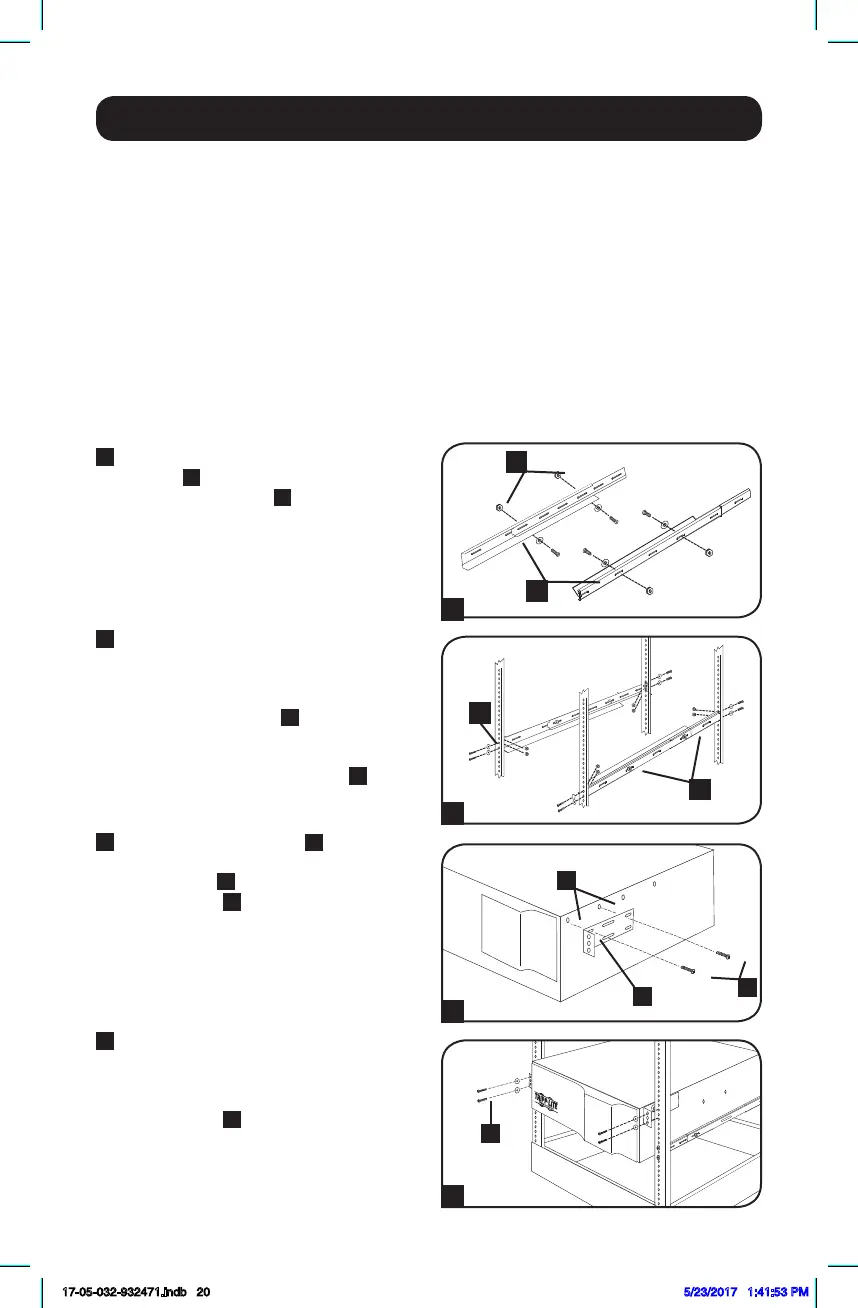

Montaje de 4 postes
Todos los modelos de UPS incluyen los accesorios requeridos para montar un bastidor de 4
postes. Los modelos exclusivos incluyen un kit de anaquel ajustable para montaje en bastidor a
fin de proporcionar un apoyo adicional. Si su modelo de UPS no incluye este kit, omita los
pasos 1 y 2.
1
Conecte los dos segmentos de cada
anaquel
A
usando los tornillos y las
tuercas de mariposa
B
incluidos. Deje
los tornillos ligeramente flojos de modo
que los anaqueles puedan ajustarse en el
siguiente paso.
2
Ajuste cada anaquel para que se adapte a
su bastidor, y luego instálelos en el
espacio más bajo disponible del mismo
con las tuercas, las arandelas y los
tornillos suministrados
C
. Note que los
bordes de apoyo deben mirar hacia
adentro. Apriete los tornillos que conectan
los segmentos de los anaqueles
B
.
3
Fije las orejas de montaje
D
a los
agujeros de montaje de la parte delantera
de su equipo
E
usando los tornillos
suministrados
F
. Las orejas deben mirar
hacia adelante.
4
Con la ayuda de otra persona (si fuera
necesario), levante su equipo y deslícelo
en los anaqueles de montaje. Fije su
equipo al bastidor usando los accesorios
suministrados
G
a través de las orejas de
montaje y dentro de los rieles del bastidor.
