Instalación
3

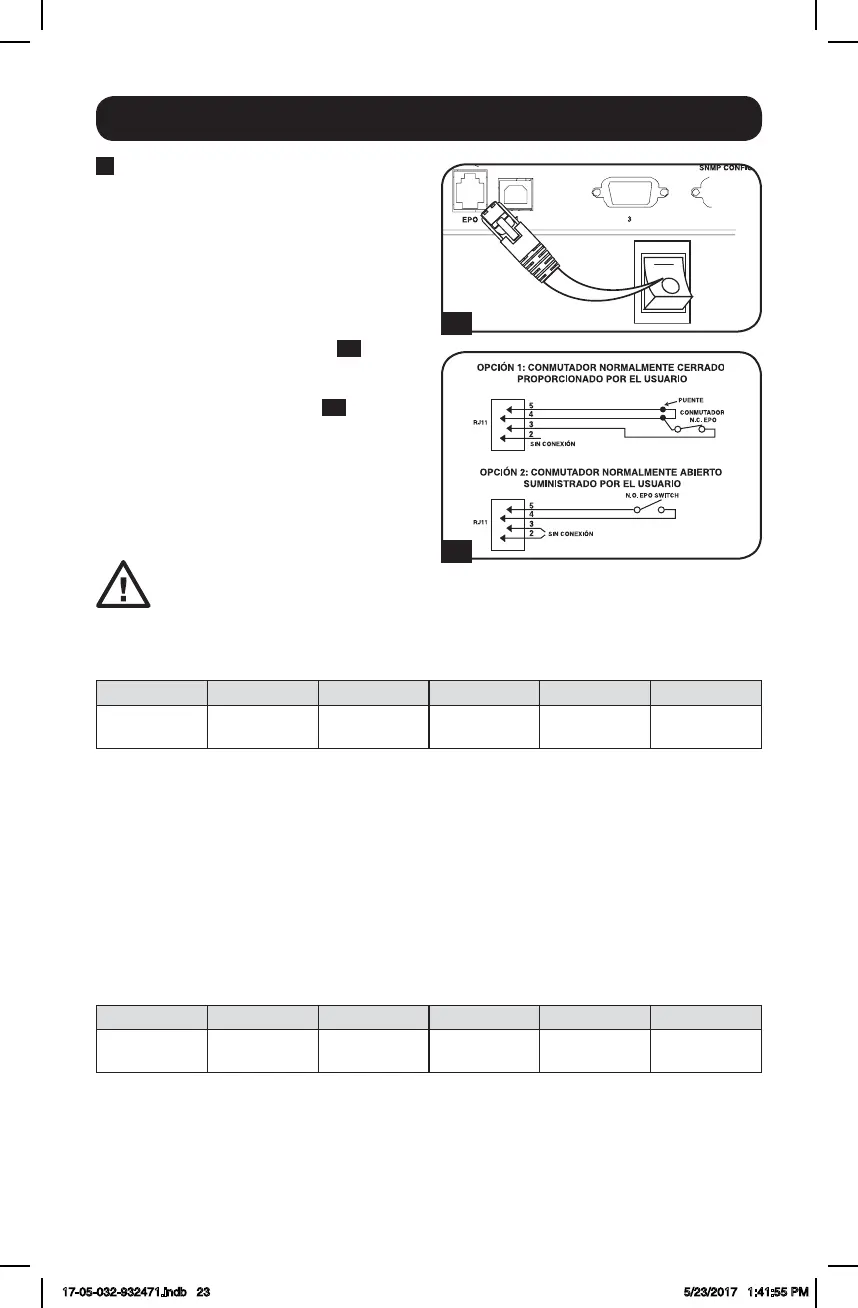

Conexión del Puerto EPO
Esta característica opcional es únicamente
para aquellas aplicaciones que requieran
conexión a un circuito de Apagado de
Emergencia (EPO) de las instalaciones.
Cuando se conecta el UPS a este circuito,
permite el apagado de emergencia del
inversor del UPS e inhibe la transferencia a un
rodeo interno. Usando el cable proporcionado,
conecte el puerto de EPO del UPS
3a
a un
switch normalmente cerrado o normalmente
abierto, proporcionado por el usuario, de
acuerdo al diagrama del circuito
3b
.
Nota:
1. Si se usa un cable diferente al suministrado, éste
no debe exceder 107m [350 pies] o tener una
resistencia superior a 10 ohms.
2. 2. Si se usa un interruptor de EPO sin seguro, el
EPO debe sujetarse por un mínimo de 1 segundo.
Esto no aplica a un interruptor EPO con seguro.
PRECAUCIÓN: El puerto EPO no es
un supresor de sobretensiones de
línea telefónica; no conecte una
línea telefónica a este puerto.
Estado del UPS cuando activa EPO con línea CA presente:
LEDs Salidas Ventiladores Serial SNMP USB
OFF
[Apagados]
OFF
[Apagadas]
ON
[Encendidos]
ON
[Encendido]
ON
[Encendido]
ON
[Encendido]
Para reiniciar el UPS después que se activa EPO con línea CA presente:
Opción 1:
1. Verifique que la activación de EPO se ha eliminado o borrado.
2. Oprima el botón OFF hasta oír un click (aprox. 1 segundo).
3. Oprima el botón ON y la salida del UPS volverá a encenderse.
Opción 2:
1. Verifique que la activación de EPO se ha eliminado o borrado.
2. Elimine la alimentación de línea CA a la unidad UPS.
3. Reconecte la energía de línea CA. Ahora el UPS iniciará el respaldo en modo de operación
normal.
Estado del UPS cuando activa EPO sin energía de línea CA:
LEDs Salidas Ventiladores Serial SNMP USB
OFF
[Apagados]
OFF
[Apagadas]
OFF
[Apagados]
OFF
[Apagado]
OFF
[Apagado]
OFF
[Apagado]
Para reiniciar el UPS después que se activa EPO sin energía de línea CA:
1. Verifique que la activación de EPO se ha eliminado o borrado.
2. Reconecte la alimentación de línea CA al UPS. Ahora el UPS iniciará el respaldo en modo de
operación normal.
