3a
3b
Votre modèle peut être différent.
39
Installation
3

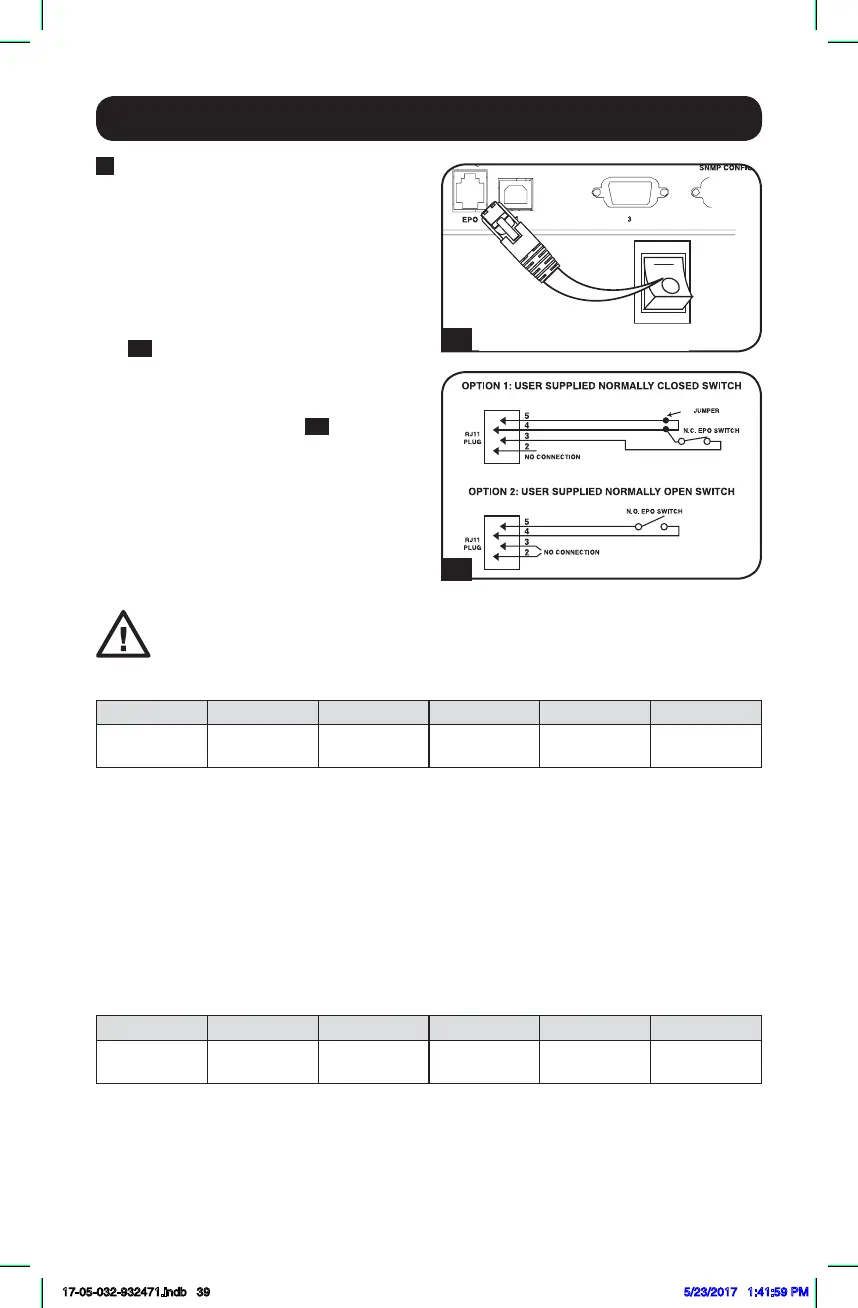

Connexion du port EPO
Cette caractéristique en option est seulement
pour les applications qui nécessitent une
connexion à un circuit de mise hors tension
d’urgence (EPO) d’une installation. Lorsque
l’ASC est connectée à ce circuit, elle permet
la fermeture d'urgence de l’inverseur de l’ASC
et empêche le transfert à une dérivation
interne. Utiliser le câble fourni, brancher le
port
3a
de fermeture de l'alimentation
d'urgence (EPO) de l'onduleur à un
commutateur fourni par l'utilisateur,
normalement fermé ou normalement ouvert
selon le diagramme du circuit
3b
.
Remarque :
1. Si un câble autre que celui fourni est utilisé, le
câble ne devrait pas excéder 106 mètres (350
pieds) ou avoir une résistance supérieure à 10
ohms.
2. 2. Si un commutateur EPO sans maintien est
utilisé, l'EPO doit être maintenu pendant au moins
1 seconde. Cela ne s’applique pas à un
commutateur EPO avec maintien.
État de l’unité d’ASC en affirmant l’EPO en présence d'une ligne c.a. :
DEL Sortie Ventilateurs Série SNMP USB
OFF (hors
tension)
OFF (hors
tension)
ON (sous
tension)
ON (sous
tension)
ON (sous
tension)
ON (sous
tension)
Pour redémarrer l’unité d’ASC après avoir affirmé l’EPO en présence d'une ligne c.a. :
Option 1:
1. Vérifier que l’assertion de l’EPO a été enlevée ou supprimée.
2. Appuyer sur le bouton OFF jusqu’à ce qu’un clic se fasse entendre (environ 1 seconde).
3. Appuyer sur le bouton ON et la sortie de l’ASC se remettra sous tension.
Option 2:
1. Vérifier que l’assertion de l’EPO a été enlevée ou supprimée.
2. Enlever la ligne d’alimentation c.a. de l’unité d’ACS.
3. Remettre la ligne d’alimentation c.a. L’ASC se remettra maintenant sous tension en mode de
fonctionnement normal.
État de l’unité d’ASC en affirmant l’EPO sans ligne d’alimentation c.a. :
DEL Sortie Ventilateurs Série SNMP USB
OFF (hors
tension)
OFF (hors
tension)
OFF (hors
tension)
OFF (hors
tension)
OFF (hors
tension)
OFF (hors
tension)
Pour redémarrer l’unité d’ASC après l’assertion de l’EPO sans ligne d’alimentation c.a. :
1. Vérifier que l’assertion de l’EPO a été enlevée ou supprimée.
2. Remettre la ligne d’alimentation c.a. sur l’unité d’ACS. L’ASC se remettra maintenant sous
tension en mode de fonctionnement normal.
MISE EN GARDE : Le port EPO n’est pas un parasurtenseur de ligne
téléphonique; ne pas brancher une ligne téléphonique à ce port.
17-05-032-932471.indb 39 5/23/2017 1:41:59 PM
