22
Installation
Remarques :
1) Effectuer un essai pour s'assurer que l'ensemble de l'installation
fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2) Pour obtenir la distance et la performance maximales, utiliser un câble
Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6
ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera
lieu à une distance d'extension plus courte. Un câble dont le calibre est
supérieur, comme 26 AWG, a une capacité de transmission plus limitée
qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série
N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG.
3) Aucune alimentation externe n'est requise pour les récepteurs à distance en
raison de la technologie alimentation par câble (PoC) incorporée au transmetteur.
1. S'assurer que tout l'équipement de l'installation — comme les
télévisions/moniteurs, ordinateurs portables et le transmetteur
— est hors tension.
2. À l'aide d'un câble USB Type-C (comme les câbles de la série
U420 de Tripp Lite), connecter la source USB-C au port INPUT
(entrée) sur le transmetteur local.

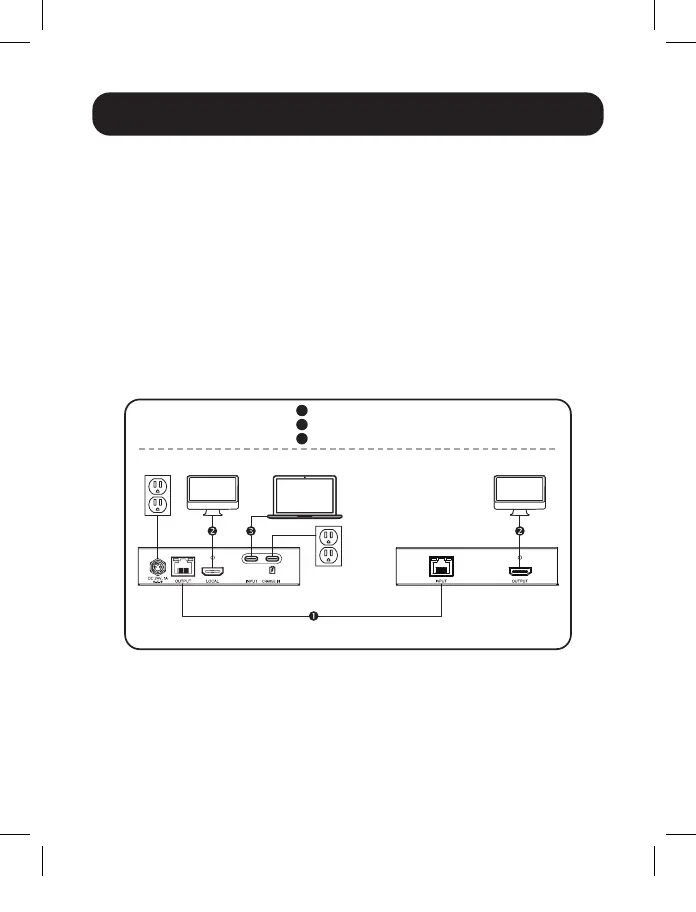

Trousse du prolongteur
B127-1A1-CH
MONITEUR NOTEBOOK
TRANSMETTEUR
LOCAL
RÉCEPTEUR
À DISTANCE
Jusqu'à 38 m (125 pi) à 4K/60 Hz
Câble Cat6 jusqu'à 38 m (125 pi) à 4K/60 Hz
Câble HDMI 2.0 jusqu'à 4,5 m (15 pi) à 4K/60 Hz
Câble Type-C jusqu'à 2,7 m (9 pi) à 4K/60 Hz
1
2
3
20-02-173-933C55.indb 2220-02-173-933C55.indb 22 3/18/2020 9:28:38 AM3/18/2020 9:28:38 AM
