6. Configuración del rack
6.1 Cerraduras de las puertas
Las puertas delanteras y traseras poseen cerraduras con llaves incluidas para acceder a ellas.
Cada panel lateral se cierra mediante una palanca en forma de L en el interior del rack.
1
Para desbloquear y extraer los paneles laterales, eleve la pata más corta de la “L” y tire de ella
hacia fuera del panel lateral. Tire de la pestaña del panel lateral y extráigalo del rack.
2
Para volver a bloquear los paneles laterales, asegúrelos en la posición correcta, eleve la pata
más corta de la “L” y empújela hacia el panel lateral, en el orificio en el que se encontraba
originalmente. Una vez que esté ubicado, empuje la pata más corta de la “L” para bloquear.
Nota: Para bloquear y desbloquear los paneles laterales, deberá tener acceso al interior del rack.
1
2
CS16AC(W)

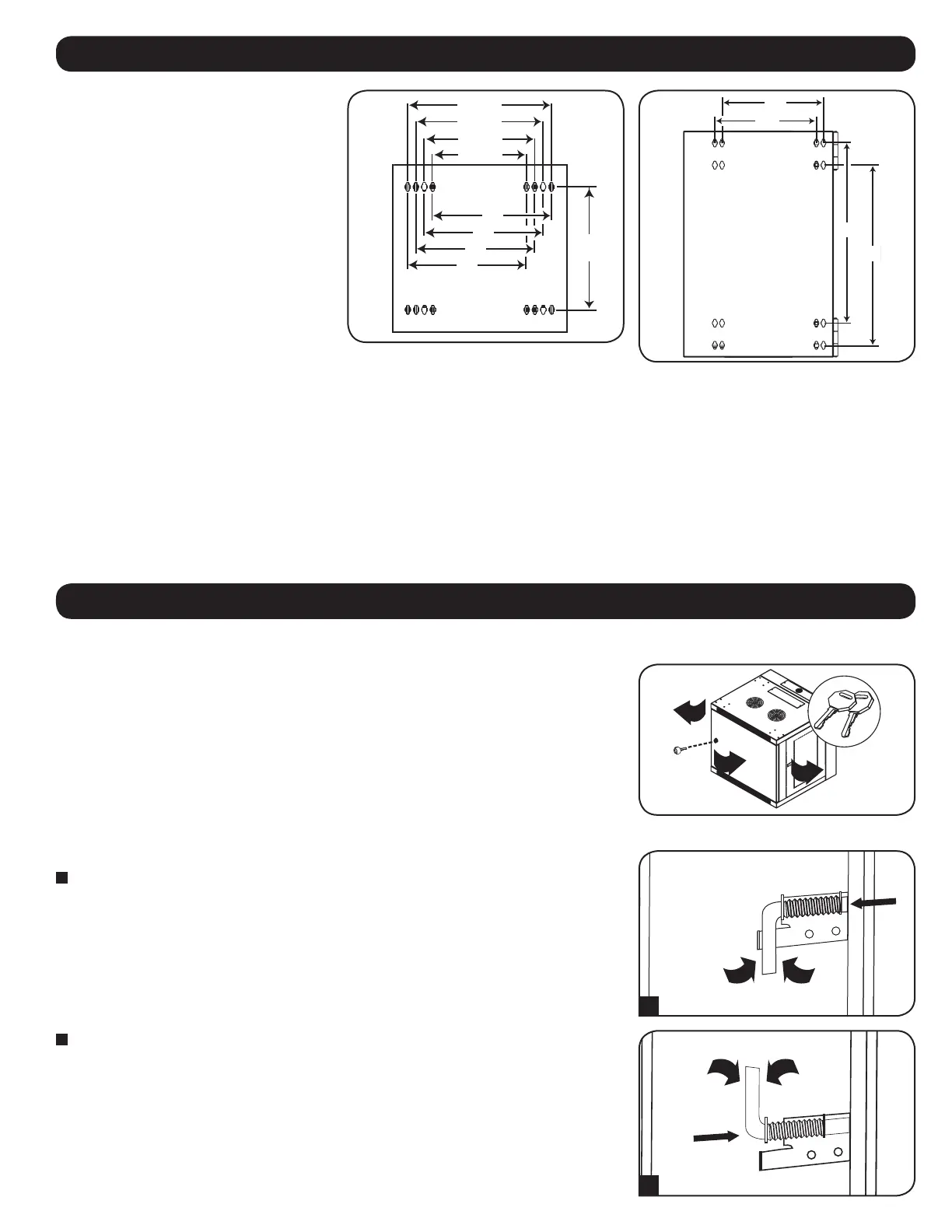

5. Montaje del rack a la pared
Advertencia: No intente instalar la estación
de carga al muro con cualquier dispositivo
electrónico personal adentro.
Hay 16 cortes de ojo de cerradura en la puerta
de atrás de los racks CS16AC y CS32AC. Cada
ojo de la cerradura puede acomodar un tornillo
M10 o 3/16 pulg. (para el modelo CS16AC), o
un tornillo M5 o 3/16 pulg. (para el modelo
CS32AC). Cada uno de los cuatro juegos de
perforaciones en forma de cerradura está
separada horizontalmente a 406.4 mm [16”]
entre centros y espaciados en incrementos de
55.9 mm [2.25”] hacia los bordes externos
(consulte los diagramas del modelo
correspondiente para las dimensiones exactas
de las perforaciones).
Utilizando un nivel, mida la posición de las
áreas de montaje en forma precisa. Utilice
pasadores adecuados (no incluidos) para
asegurar el rack a la pared. Una vez que el
gabinete cuelga con seguridad en los
sujetadores y esté asegurado a la pared, abra la
unidad por la puerta posterior y apriete todos
17.858”
17.125”
19.375”
14.875”
16”
16”
16”
16”
12.625”
16”
28.4”
16”
28.4”
CS32AC(W)
CS16AC(W)
los accesorios de instalación.
Nota: La estación de carga debe ser instalada por un técnico calificado. Antes de instalar, use un nivel y cinta métrica para ubicar con precisión su área de instalación.
Use sujetadores adecuados (no incluidos) para asegurar la estación de carga a la pared. Use los medios adecuados de soporte al instalar a bloques de concreto, concreto
muros secos o tirantes de madera. Advertencia: La superficie de apoyo debe ser capaz de soportar con seguridad la carga combinada de todo el
hardware y componentes instalados. Para más información sobre pesos y dimensiones de su modelo, vaya a la sección de Especificaciones.
