• Le boîtier de 1U pouvant être monté en bâti peut être configuré pour les installations professionnelles, pédagogiques ou personnelles.
• 16 x prises de sortie NEMA 5-15R
• 4,57 m (15 pi) Cordon CA avec fiche NEMA 5-15P
• L’interrupteur d’alimentation éclairé confirme l’état de l’alimentation on/off (marche/arrêt).
• Capacité électrique de 15 A avec disjoncteur
• Compatibilité électrique de 120 V AC, 50/60 Hz
7.1 Caractéristiques du chargeur CA
7. Chargeur CA à 16 sorties
Chaque étagère de rangement comporte 16
bagues de retenue qui empêchent les
connecteurs d’alimentation de glisser à travers
la bague. Brancher la fiche d’alimentation de
l’appareil dans une des prises de dongle du
chargeur CA
A
, puis acheminer le connecteur
d’alimentation à travers la bague de retenue
de l’étagère de rangement pour établir une
connexion de l’alimentation
B
. Répéter pour
tous les appareils.
7.2 Brancher des appareils au chargeur CA
B
A
6. Configuration de l’enceinte

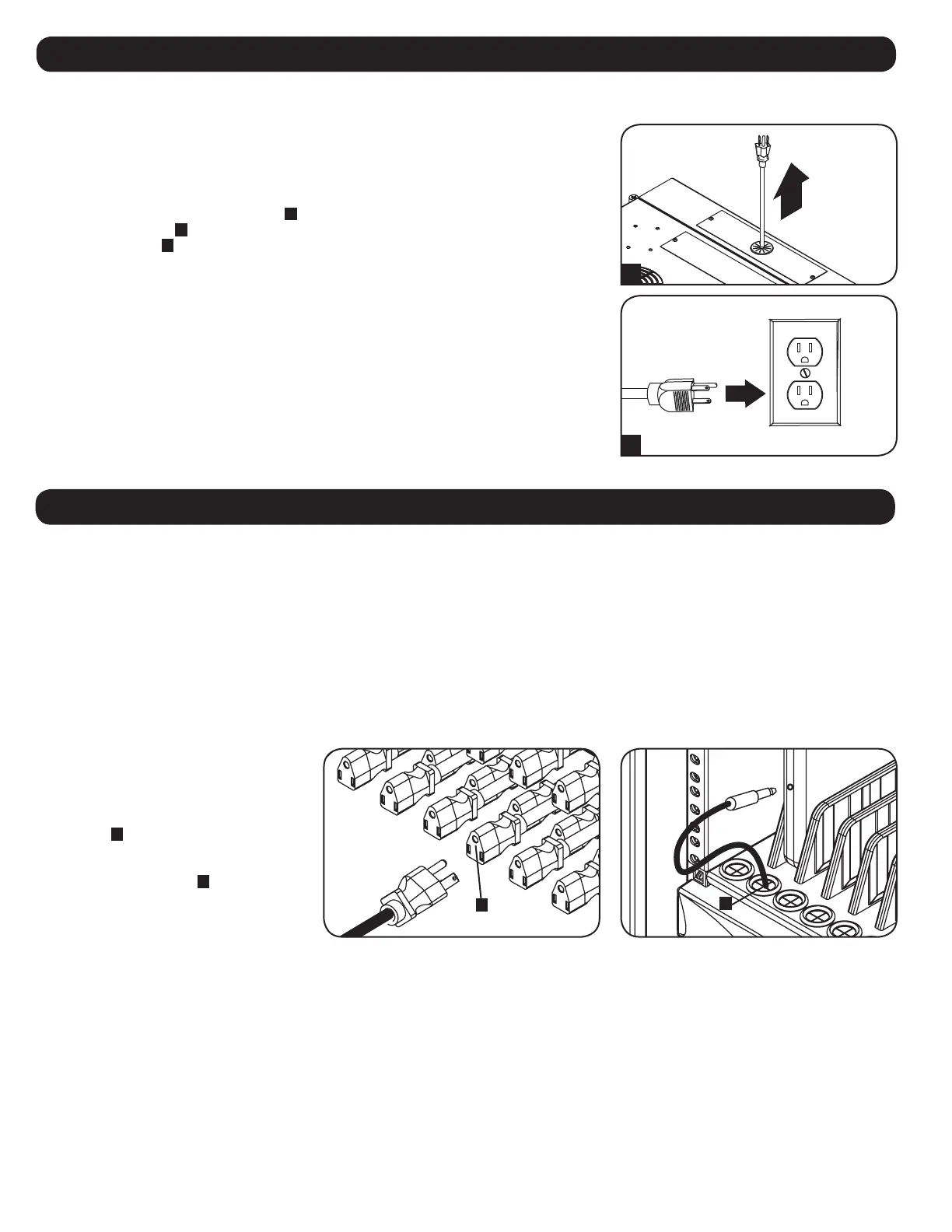

6.2 Cordon/câble d’alimentation – Accès et gestion
Les deux modèles de station de chargement comportent des plaques supérieure et inférieure
d’accès aux câbles qui ne peuvent être retirées qu’en accédant à l’intérieur du boîtier.
Pour raccorder la station de charge et de synchronisation pour tablette à une prise d’alimentation,
acheminer le cordon d’alimentation à travers la plaque d’accès aux câbles supérieure ou inférieure
comportant un passe-fil en déverrouillant la porte avant et en retirant un ou les deux panneaux
latéraux (tel qu’illustré dans la section 6.1)
1
Pousser ensuite la fiche d’entrée à travers le passe-
fil supérieur ou inférieur
2
et acheminer le cordon vers la prise murale à trois broches mise à la
masse la plus proche
3
.
2
3
