5

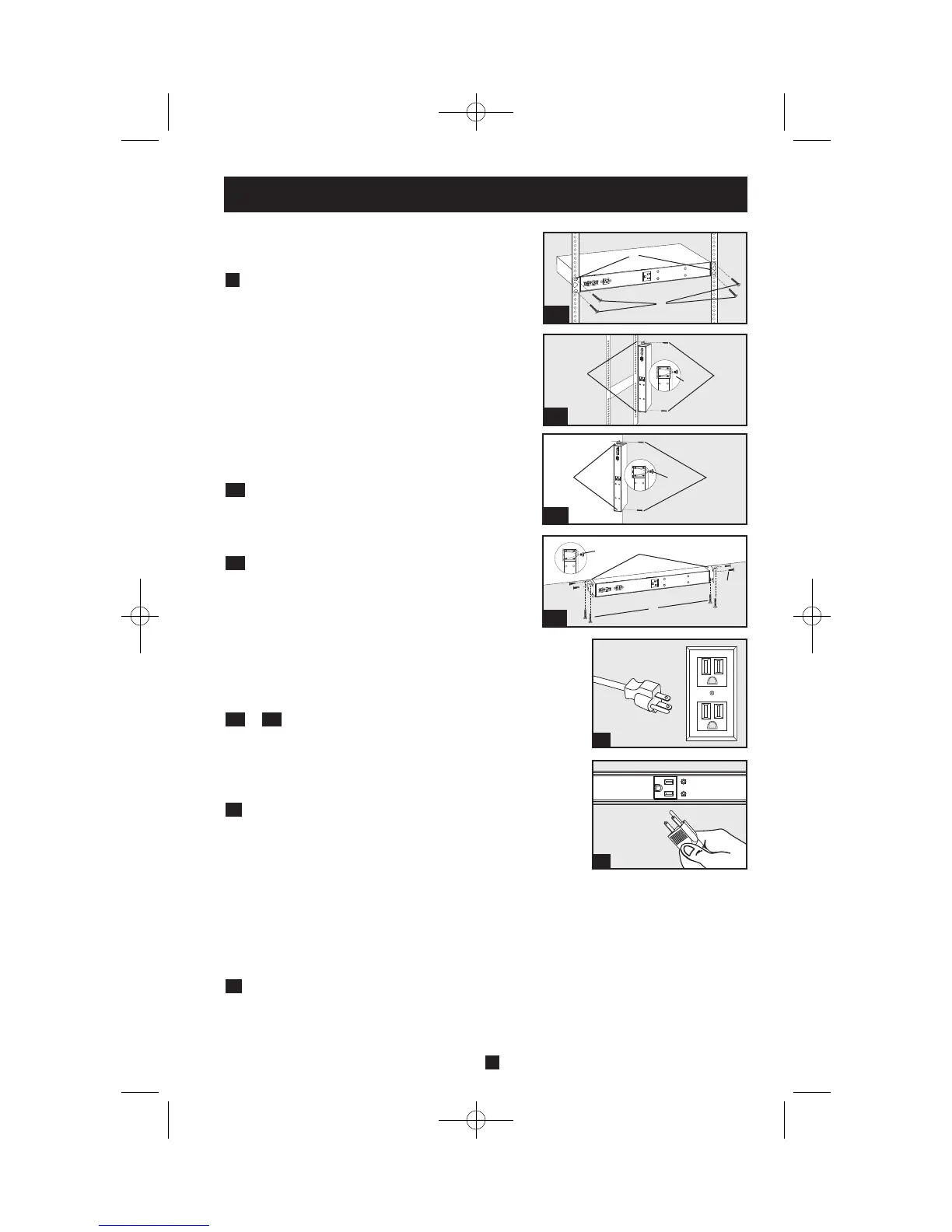

Instalación
Nota: Las ilustraciones pueden ser un poco diferentes
a las de su modelo de PDU.
Determine la configuración de la instalación. La PDU
soporta cuatro configuraciones básicas de instalación:
Bastidor de 1U, bastidor de 0U, de pared y debajo de
mostrador. Elija una configuración y siga las instrucciones de
instalación en la sección apropiada del Paso 1 antes de
continuar al Paso 2.
Nota: Independientemente de la configuración, el usuario
debe determinar la idoneidad de los materiales y accesorios
así como de los procedimientos antes del montaje. La PDU y
el material incluido están diseñados para racks (bastidores)
y cajas de rack (bastidor) comunes, y pueden no ser
apropiados para todas las aplicaciones.
Instalación en bastidor de 1U. Fije la PDU al bastidor
insertando cuatro tornillos suministrados por el usuario (A) a
través de los soportes de montaje (B) de la PDU en los
agujeros de montaje del riel del bastidor como se muestra.
Instalación en bastidor de 0U. Parte 1: Retire los
tornillos (C) que fijan los soportes de montaje a la PDU,
cambie la orientación de los soportes como se muestra y
fíjelos nuevamente. Use solo los tornillos incluidos o sus
equivalentes exactos (#6-32, 1/4" de cabeza plana). Parte 2:
Fije la PDU verticalmente insertando dos o más tornillos
suministrados por el usuario (A) a través de los soportes de
montaje (B) de la PDU en los puntos de montaje en el
bastidor o la caja del bastidor.
y
Instalación de pared o debajo de mostrador.
Después de repetir la Parte 1 anterior, fije la PDU en una
superficie estable de montaje insertando dos o más tornillos
suministrados por el usuario (A) a través de los soportes de
montaje (B) de la PDU en los puntos de montaje de la superficie.
Conecte el enchufe de entrada de la PDU a un
contacto conectado a tierra. Inserte el enchufe directamente
en una toma de corriente alterna conectada a tierra que no
comparta el circuito con alguna carga eléctrica pesada (como
un aire acondicionado o una refrigeradora).
Nota: Modelos selectos incluyen un adaptador de clavija de
entrada que convierte la clavija de entrada de media vuelta a
una clavija de entrada de pala recta. Conecte el adaptador de
la clavija de entrada a la clavija de entrada si desea enchufar
el PDU a una toma de corriente de pala recta compatible.
Conecte equipos a la PDU. Tenga cuidado de no exceder
la capacidad de carga de la PDU. La corriente eléctrica total
usada por la unidad de distribución de potencia (PDU) será
mostrada en el medidor digital, en amperios.
3
2
1-41-3
1-2
1-1
1
2
1-1
1-2
1-3
1-4
A
B
B
A
C
A
B
C
B
C
A
C
3
