9
Installation
Note : Les illustrations peuvent être différentes de
celles de votre modèle de PDU.

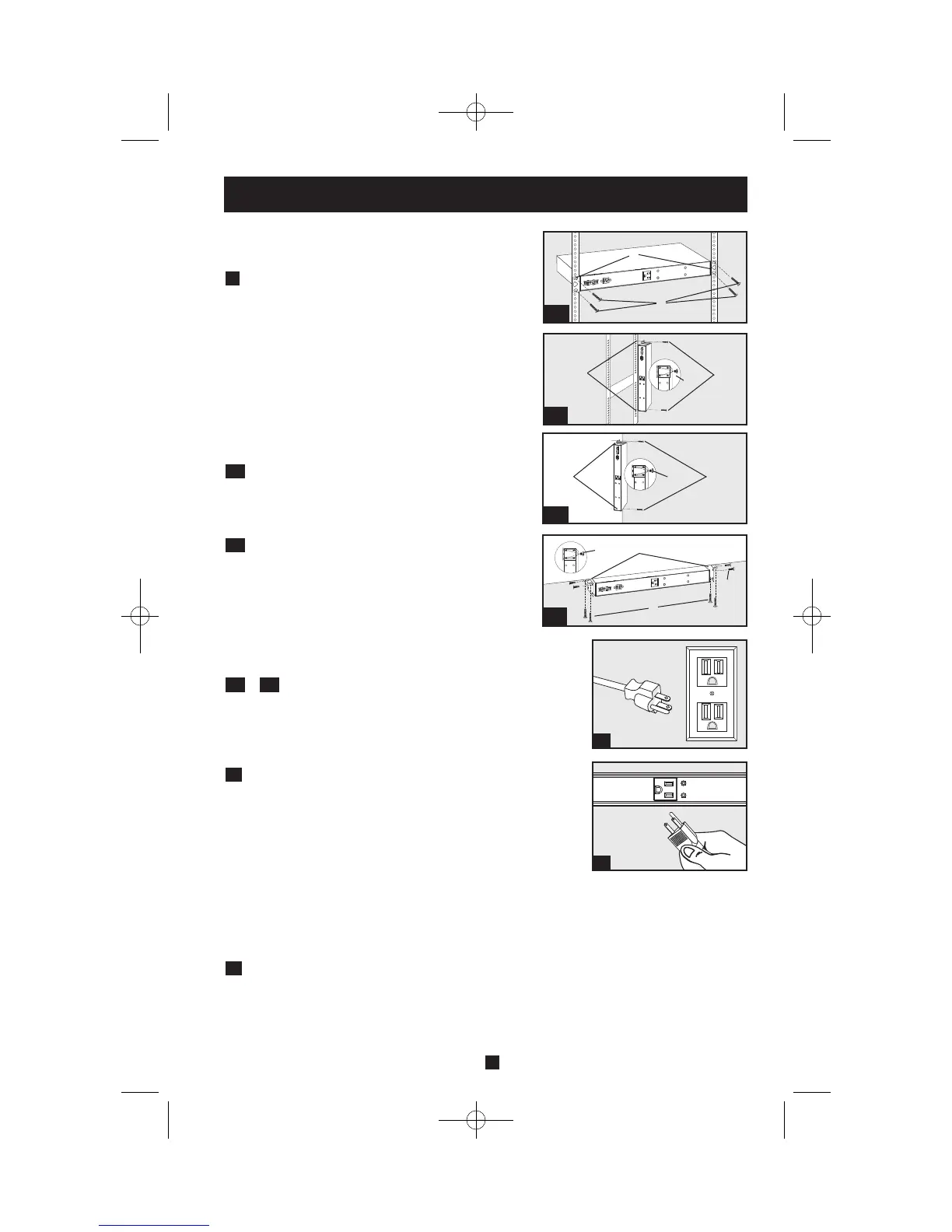

Définir la configuration de l'installation L'unité peut
être installé selon quatre configurations. Baie 1U, Baie 0U,
contre un mur ou sous un comptoir. Choisir une configuration
et suivre les consignes d'installation dans la section
appropriée de l'étape 1 avant de procéder à l'étape 2.
Note : Sans tenir compte de la configuration, l'utilisateur doit
déterminer la compatibilité de la quincaillerie et les
procédures avant d'effectuer l'installation. L'unité PDU et la
quincaillerie incluse sont conçues pour des types de bâti et
boîtier courants et peuvent ne pas convenir à toutes les
applications.
Installation en baie 1U. Fixer la PDU à la baie en
insérant quatre vis (A) fournies par l'utilisateur dans les brides
des fixation (B) de l'unité et dans les trous de fixation de la
glissière de la baie comme indiqué.
Installation en baie 0U. 1
e
partie: Retirer les vis (C)
fixant les brides de fixation à la PDU, changer l'orientation
des brides comme indiqué et les fixer à nouveau. Utiliser
seulement les vis jointes ou leur équivalent exact (N° 6-32,
tête plate 1/4 po [6,4 mm]) 2
e
partie : Fixer la PDU
verticalement en insérant deux vis ou plus (A), fournies par
l'utilisateur dans les brides de fixation (B) de l'unité et dans les
points de fixation de la baie ou de son boîtier.
et Installation murale ou sous un comptoir. Après
avoir effectué la 1e partie ci-dessus, fixer la PDU sur une
surface de fixation stable en insérant deux vis ou plus (A),
fournies par l'utilisateur dans les brides de fixation (B) de
l'unité et dans des points de fixation sûrs de la surface.
Fixer le fiche d’entrée de l’unité PDU à une prise
mise à la terre. Insérer la fiche directement dans une prise
CA correctement mise à la terre, qui ne partage pas de
circuit supportant une lourde charge électrique (comme un
climatiseur ou un réfrigérateur).
Note : Certains modèles disposent d'un adaptateur de fiche
d'entrée qui convertit la fiche d'entrée à verrouillage
rotatif en fiche d'entrée à lames droites. Brancher
l'adaptateur de fiche d'entrée à la fiche d'entrée si vous
désirez brancher la PDU dans une prise compatible pour
lames droites.
Fixer l’équipement à l’unité PDU. Faire attention de
ne pas dépasser la charge nominale de l’unité PDU. La
totalité du courant électrique utilisée par la PDU sera
affichée en ampères au compteur numérique.
3
2
1-41-3
1-2
1-1
1
2
1-1
1-2
1-3
1-4
A
B
B
A
C
A
B
C
B
C
A
C
3
