LINE L1-L2
1
2 3 4 5
6
7 8 9 10
11
12 13 14 15
16
17 18 19 20
21
22 23 24 25
26
27 28 29 30
STATUS
LINK
RESET
ENVIROSENSE
CONFIG
LINE L2-L3LINE L3-L1
L1-
L2
L3-
L1
L2-
L3
L3-
L1
L1-
L2
L2-
L3
L1-N
L1-L2
Modèles de 400V :
Modèles de 208V :
L3-N
L3-L1
L2-N
L2-L3
L2-N
L2-L3
L1-N
L1-L2
L3-N
L3-L1
41
Affichage numérique
Emplacement de la prise de courant du banc d’essai
Références de affichage :
RÉFÉRENCE DES BANCS D’ESSAI
DESCRIPTION DE L’ÉTIQUETTE DE L’ÉCRAN SIRÉGRAPHIQUE RÉFÉRENCE DE L’ÉCRAN À 2 CHIFFRES
Modèles de 208V Modèles de 400V Modèles de 208V et 400V
L1-L2 L1-N B1
L2-L3 L2-N B2
L3-L1 L3-N B3
RÉFÉRENCE DE LA PHASE D’ENTRÉE
PHASE D’ENTRÉE SIGNALÉE RÉFÉRENCE DE L’ÉCRAN À 2 CHIFFRES
Modèles de 208V Modèles de 400V Modèles de 208V et 400V
L1-L2 L1-N L1
L2-L3 L2-N L2
L3-L1 L3-N L3

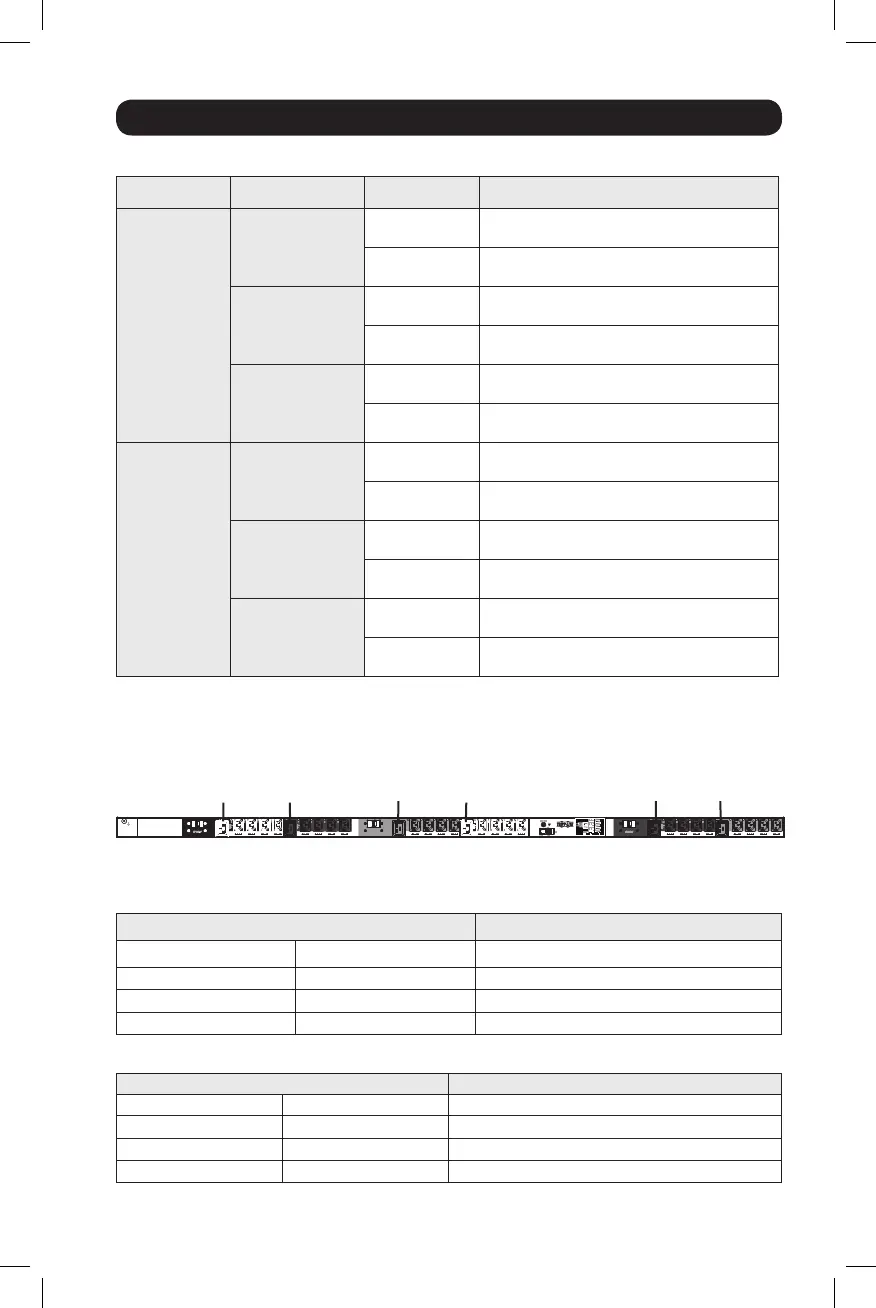

Définitions des réponses des boutons :
Configuration
1
Commutateur Action Fonction de commande
Standard
Bouton-poussoir
vers le haut
Appuyer ½ sec.
Dans l’ordre, se déplace d’une sélection vers le
haut dans le menu
Appuyer 3 sec.
Se déplace vers le haut vers la catégorie de
mesure suivante
Bouton-poussoir
vers le bas
Appuyer ½ sec.
Dans l’ordre, se déplace d’une sélection vers le
bas dans le menu
Appuyer 3 sec.
Se déplace vers le bas vers la catégorie de
mesure suivante
Bouton-poussoir
Mode
Appuyer ½ sec.
Affiche les options disponibles pour une
catégorie de mesure donnée
Appuyer 3 sec.
Sélectionne l’option disponible choisie pour
une catégorie de configuration donnée
Alterner
Bouton-poussoir
vers le haut
Appuyer ½ sec.
Dans l’ordre, se déplace d’une sélection vers le
bas dans le menu
Appuyer 3 sec.
Se déplace vers le bas vers la catégorie de
mesure suivante
Bouton-poussoir
vers le bas
Appuyer ½ sec.
Dans l’ordre, se déplace d’une sélection vers le
haut dans le menu
Appuyer 3 sec.
Se déplace vers le haut vers la catégorie de
mesure suivante
Bouton-poussoir
Mode
Appuyer ½ sec.
Affiche les options disponibles pour une
catégorie de mesure donnée
Appuyer 3 sec.
Sélectionne l’option disponible choisie pour
une catégorie de configuration donnée
1
Article configuré via la catégorie de configuration « Outlet Indicator LED Color Code Options » (options de codes de
couleur de voyant DEL de sortie)
