22

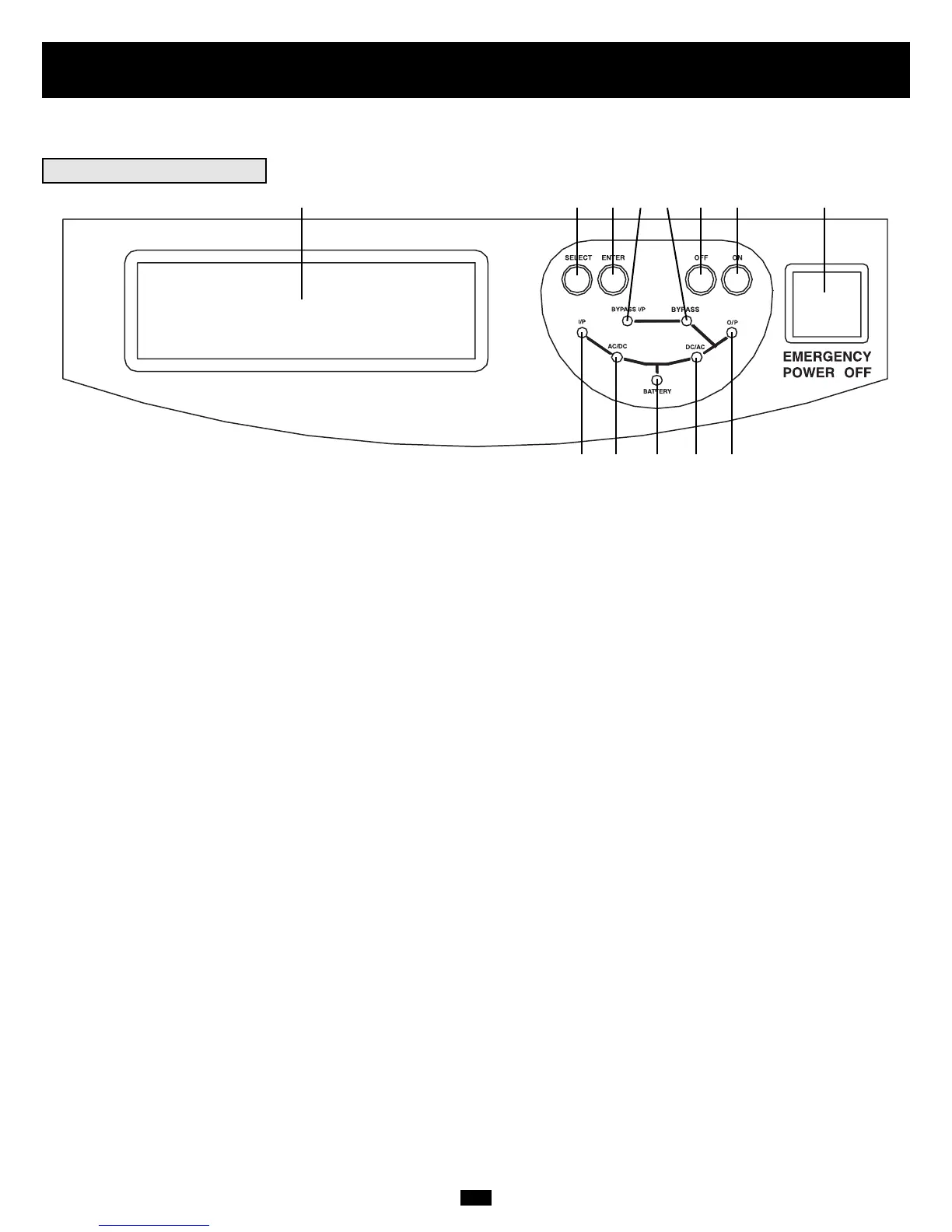

Panel Frontal
Familiarícese con la localización y funciones de las características de su sistema UPS antes de instalarlo y operarlo.
PANEL DE CONTROL
1. “ON” Button [Botón de Encendido]: Este botón enciende el inversor del sistema UPS.
2. “OFF” Button [Botón de Apagado]: Este botón apaga el inversor del sistema UPS.
NOTA: Si el sistema UPS permanece apagado por un periodo de tiempo, deberá encenderse periódicamente para permitir que las baterías internas se
recarguen El sistema UPS deberá encenderse y las baterías internas deberán recargarse al menos por un periodo ininterrumpido de 24 horas cada 3
meses. El no proporcionar periódicamente una tiempo de recarga puede causar un daño irreversible a la batería.
3. “ENTER” Button [Botón Intro]: Este botón cambia o selecciona las variables mostradas en la pantalla LCD. Simultáneamente presione el botón
“ENTER” [Intro] y el botón “SELECT” [Seleccionar] y manténgalos así por ¼ de segundo para silenciar la alarma audible.
4. “SELECT” Button [Botón Seleccionar]: Este botón le permite recorrer las diferentes lecturas de energía en la pantalla LCD al presionar este botón
momentáneamente. Simultáneamente presione el botón “ENTER” [Intro] y el botón “SELECT” [Seleccionar] y manténgalos así por ¼ de segundo
para silenciar la alarma audible.
5. “I/P” (Input) LED [LED I/P Entrada]: Esta luz verde se iluminará constantemente para indicar que existe suministro de CA presente.
6. “BYPASS I/P” (Bypass Input) LED [LED Entrada de Derivación]: Esta luz verde se iluminará constantemente para indicar que existe suministro
de CA presente a la entrada de la derivación.
7. “BYPASS” LED [LED de Derivación]: Esta Luz amarilla destellará cuando el UPS este entregando la energía principal filtrada sin utilizar su
convertidor o inversor. El equipo conectado no recibirá energía de la batería en el caso de un apagón.
8. “AC/DC” (Converter) LED [LED (convertidor) CA/CD]: Esta luz verde se iluminará constantemente para indicar que el convertidor CA/CD del
UPS está activado.
9. “BATTERY” LED [LED Batería]: Esta luz roja destellará cuando el UPS está descargando la batería para suministrar CA al equipo conectado.
Sonará una alarma que puede ser silenciada al presionar simultáneamente los botones “ENTER” y “SELECT” por ¼ de segundo. La alarma será
silenciada pero el LED permanecerá iluminado.
10. “DC/AC” (Inverter) LED[LED (inversor) CD/CA]: Esta luz verde se iluminará constantemente para indicar que el inversor CD/CA del UPS está
activado.
11. “O/P” (Output) LED [LED O/P (Output)]: Esta luz verde se iluminará constantemente para indicar que su UPS está suministrando CA al equipo
conectado.
12. “EMERGENCY POWER OFF” Button [Botón de Apagado de Emergencia]: Este botón apaga la salida del UPS y deshabilita la salida de la
derivación. Después de presionar este botón permanecerá sumido hasta que sea restablecido. Para restablecer el sistema UPS y restaurar la salida,
presione el botón “Emergency Power Off” una vez y éste saldrá de inmediato nuevamente. Si los interruptores de entrada están apagados
enciéndalos. Presione el botón “OFF” por 3 segundos (hasta que escuche un pitido); esto pondrá al UPS en “Bypass Mode.” [Modo de Derivación].
Entonces, presione el botón “ON” por un segundo. El UPS se encenderá si hay CA en la línea.
13. Pantalla LCD: Esta pantalla de Matriz de Puntos iluminada, por atrás, muestra un amplio rango de condiciones de operación e información de
diagnóstico. Se iluminará después de que usted haya completado la instalación y arranque y después de que el botón "ON" sea oprimido.
Nota: La luz de iluminación de la pantalla LCD se apagará 10 minutos después de que alguno de los siguientes botones sean presionados: “SELECT”,
“ENTER” u “ON”. Para volver a encender la luz de la pantalla, presione momentáneamente cualquiera de los siguientes botones del panel frontal:
“SELECT”, “ENTER” u “ON”.
Ventiladores de Extracción (no se muestran): Estos enfrían y ventilan el interior del UPS.
1234
5
6 7
891011
12
13
