Panneau arrière

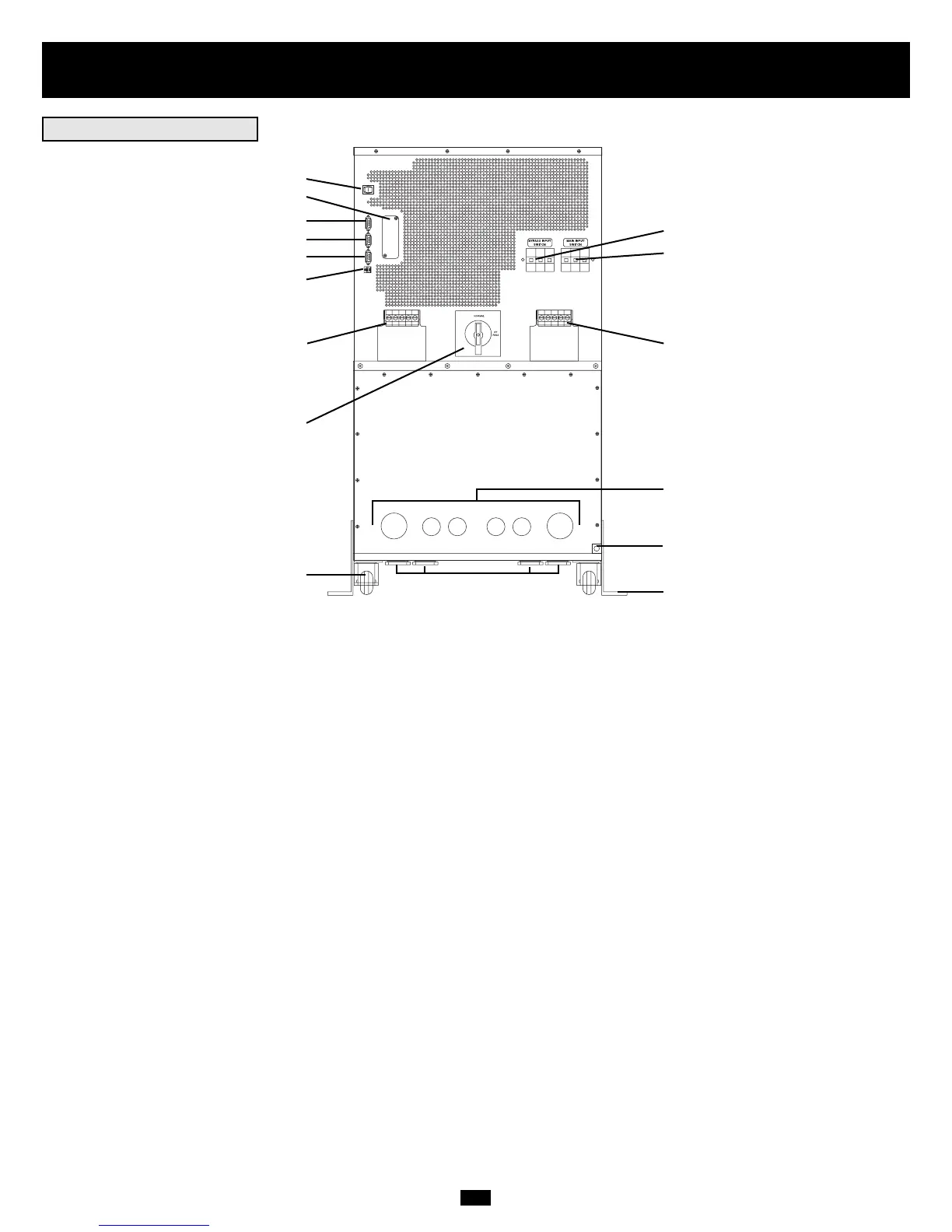

Les modèles peuvent être légèrement différents du schéma.
1. Commutateur manuel de dérivation : Ce cadran sert à mettre l'onduleur en mode “ BYPASS ” (dérivation); ceci doit être fait avant d'effectuer un
entretien de l'onduleur supportant une charge connectée.. [Voir “ Fonctionnement (Conditions spéciales) ” pour des directives étapes par étapes pour se
mettre sur “ BYPASS ”] Lorsque ce commutateur est sur “ BYPASS ”, l'équipement connecté recevra le courant de secteur CA filtré mais ne recevra pas
l'alimentation de la batterie dans le cas d'une panne.
2. Bornier d'entrée (couvercle enlevé) : Utiliser ces bornes pour connecter votre onduleur à l'entrée d"alimentation du réseau CA Dévisser et retirer
la plaque du bornier pour y accéder.
3. Bornier d'entrée (couvercle enlevé) : Utiliser ces bornes pour connecter votre onduleur à l'équipement. Dévisser et retirer la plaque du bornier pour
y accéder.
4. Patte de mise à la terre : Connecte l'onduleur à la terre. Voir la section Installation.
5. Port d'interface AS-400 : Ce port femelle DB9 connecte votre onduleur à une interface d'ordinateur IBM AS-400 par un câble AS-400. Il utilise les
communications AS-400 pour rapporter le statut et les conditions d'alimentation de l'onduleur. À l'aide de ce port, un ordinateur IBM AS-400 peut
sauvegarder automatiquement les fichiers ouverts et fermer son système d'exploitation durant une panne. Voir “ Communications ” pour les détails.
6. Port d'interface RS-232 “ Smart ” : Ce port femelle DB9 connecte votre onduleur à un poste de travail ou à un serveur. Il utilise les
communications RS-232 pour rapporter le statut et les conditions d'alimentation de l'onduleur. Il est utilisé avec un logiciel de Tripp Lite et un câble
RS-232 pour surveiller et gérer l'alimentation du réseau et pour sauvegarder automatiquement les fichiers ouverts et fermer son système d'exploitation
durant une panne. Voir “ Communications ” pour les détails.
7. Port d'interface à contact sec : Ce port femelle DB9 envoie des signaux de fermeture de contact pour indiquer une défaillance de ligne et un état
de batterie faible. Voir “ Communications ” pour les détails.
8. Fente pour accessoires : Enlever le petit panneau fermant cette fente pour installer des accessoires en option permettant de surveiller et de contrôler
votre cuonduleur à distance. Communiquer avec le service à la clientèle de Tripp Lite pour plus de renseignements, y compris la liste des SNMP et des
produits de gestion de réseau et de connectivité disponibles.
9. Commutateur “ Démarrage de batterie ” : Ce commutateur à bascule momentané vous permet de “ démarrer à froid ” votre onduleur et de
l'utiliser comme source d'alimentation autonome quand l'alimentation CA de secteur est absente. Le commutateur met en marche l'onduleur CC/CA de
l'onduleur. Avant de “ démarrer à froid ” votre onduleur, vérifier qu'il est bien installé. Appuyer sur le commutateur “ Battery start ” et le maintenir, puis
appuyer sur le bouton ON pour mettre en marche votre onduleur. Pour l'arrêter après un “ démarrage à froid ”, appuyer sur le bouton OFF.
10. Commutateur d'entrée principal : Le disjoncteur contrôle l'alimentation d'entrée CA de l'onduleur pendant son fonctionnement normal.
11. Commutateur d'entrée de dérivation : Le disjoncteur contrôle l'alimentation d'entrée CA de l'onduleur pendant son fonctionnement en mode “ BYPASS ”.
12. Connecteur à distance “ Emergency Power OFF ” (EPO) : Ce jack modulaire permet la mise hors tension d'urgence. Voir “ Communications ”
pour les détails.
13. Roulettes : Les roulettes pivotantes de l'onduleur sont conçues uniquement pour des ajustements de position dans l'aire finale d'installation et non
pour déplacer l'onduleur sur de longues distances. NOTE : Les roulettes ne sont pas conçues pour un support à long terme de l'onduleur après
l'installation finale. Il faut installer l'onduleur à l'aide de brides de fixation. Voir la section Installation.
14. Brides de fixation : Aide à supporter l'onduleur. NOTE : Il faut installer l'onduleur à l'aide de brides de fixation. Voir la section Installation.
15. Points d'accès pour câbles : Permettent l'accès au panneau arrière ou inférieur pour des connexions électriques.
