Instalación (continuación)

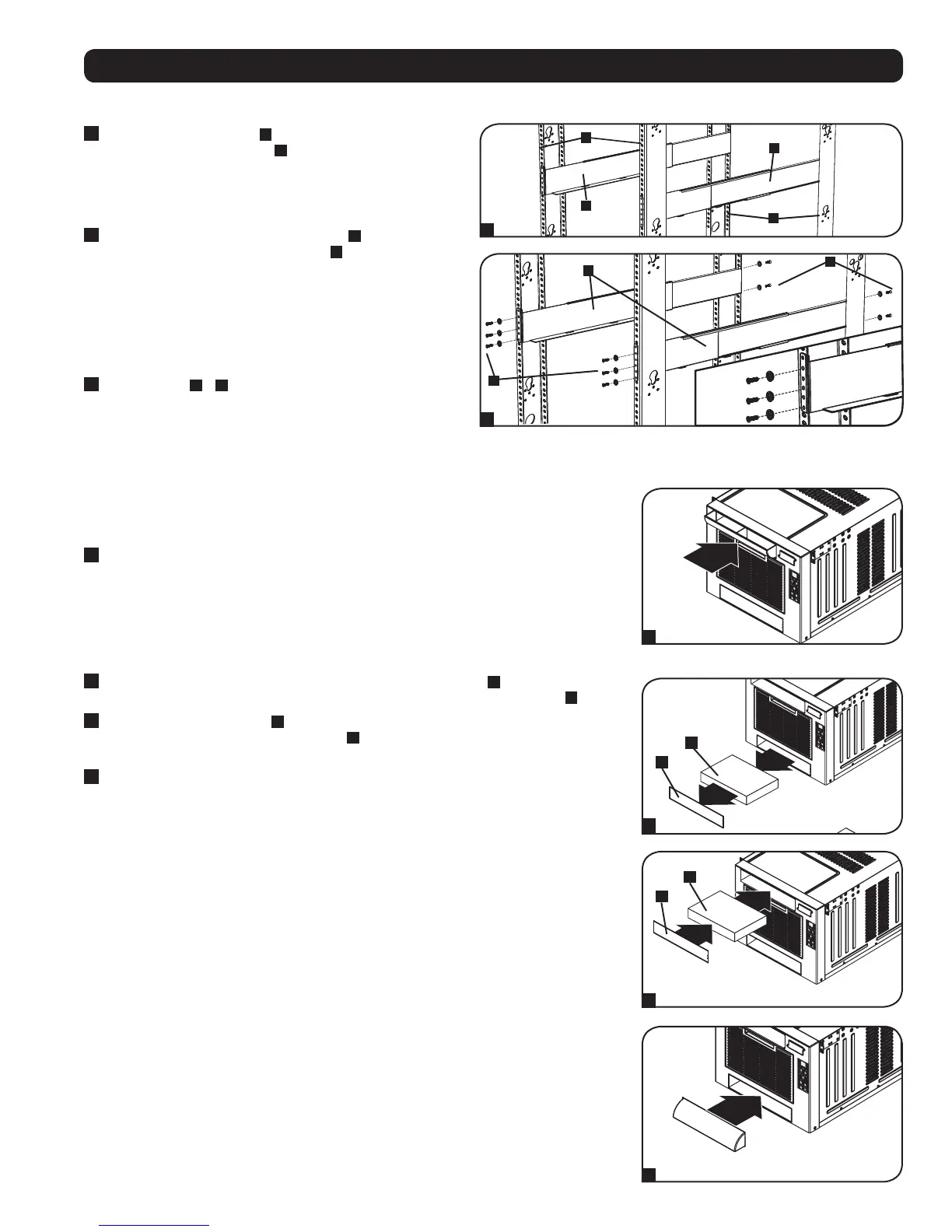

Instalación en Rack con Orificios Roscados
Instalación de Ventila Direccional
La ventila direccional puede instalarse para proporcionar flujo de aire hacia abajo o hacia
arriba.
Para Flujo de Aire Hacia Arriba
1
Asegure que la abertura en la ventila direccional apunte hacia arriba. Alinee la ventila con la
abertura superior en la cara frontal del SRCOOL7KRM y oprímala firmemente.
Para Flujo de Aire Hacia Abajo
1
Usando un desatornillador de hoja plana, retire la placa de bloqueo
A
del SRCOOL7KRM.
Está colocada debajo de la cubierta del filtro de aire. Retire el inserto de espuma
B
.
2
Oprima el inserto de espuma
B
en la abertura superior en la cara frontal del
SRCOOL7KRM. Alinee la placa de bloqueo
A
con la abertura superior en la cara frontal del
SRCOOL7KRM y oprímala firmemente.
3
Asegure que la abertura en la ventila direccional apunte hacia abajo. Alinee la ventila con la
parte inferior de la abertura en la cara frontal del SRCOOL7KRM y oprímala firmemente.
1
Alinee el riel de instalación
A
a lo largo de la superficie
interior de los postes del rack
B
de modo que las bridas
en los extremos del riel envuelvan las superficies frontal y
posterior de los postes y los orificios del riel coincidan con los
orificios roscados en el poste del rack.
2
Asegure permanentemente los entrepaños
A
los rieles de
instalación usando tornillos y arandelas
C
para su rack como
se muestra. Coloque 6 tornillos en total en el frente y 4
tornillos en total en la parte posterior.
Apriete todos los tornillos antes de continuar.
Advertencia: No intente instalar el SRCOOL7KRM
hasta que haya insertado y apretado los tornillos
requeridos.
3
Siga los pasos
3
y
4
de las instrucciones de Instalación
en Rack con Orificios Cuadrados para instalar firmemente el
SRCOOL7KRM.
