- 15 -
Pystytys
• Jännitemuuntaja on sijoitettava tasaiselle ja litteälle
pinnalle. Varmista, että jännitemuuntajan ympä-
rille jää 1 cm vapaata tilaa ilmankiertoa varten.
• Tuulettimen
q
ilmanottoukkojen takana on säily-
tettävä 50 cm:n etäisyys.
Käyttö ajoneuvossa
Jos jännitemuuntajaa käytetään ajoneuvossa, varmistu,
ettei asennus estä ajotehtäviä.
Vedä siksi johto niin, ettei se kosketa ajoneuvon
sisätilojen liikkuvia osia tai ole näköesteenä.
Huomaa:
Jännitemuuntajaa voidaan käyttää myös moot-
torin ollessa sammutettuna. Huomaa kuiten-
kin, ettei jännitemuuntaja välttämättä toimi
ajoneuvon käynnistyksen aikana.
Liittäminen jännitelähteeseen
Huomio!
Varmista ennen jännitemuuntajan liittämistä
jännitelähteeseen, että laitteen virtakytkin
e
on asennossa 0.
Voit liittää jännitemuuntajan 12 V:n pistokkeella
auton 12 V:n pistorasiaan tai liittimillä suoraan
auton akkuun.
Molemmissa liitäntävaihtoehdoissa on liitäntäkaapeli
liitettävä jännitemuuntajan 12 V:n ruuviliitoksiin
y
.
B
C

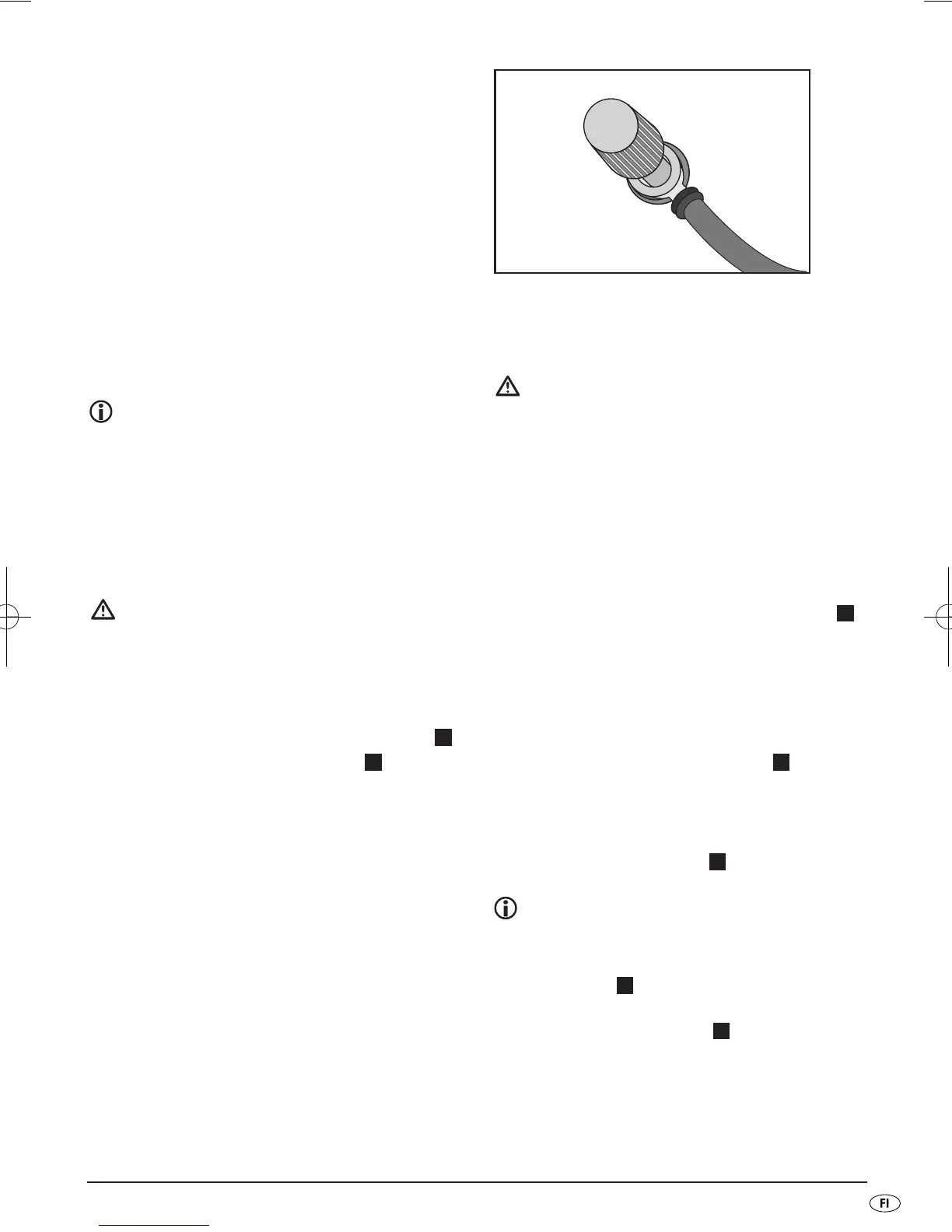

Kuva: Liitäntä kaapelikenkä
Liitäntä auton 12 V:n pistorasiaan
Huomio!
Älä käytä jännitemuuntajaa sellaisissa ajoneu-
voissa, joiden plusnapa on liitetty ajoneuvon
runkoon tai alustaan.
Ajoneuvon pistorasian on oltava sisältä positii-
visesti navoitettu. Älä käytä jännitemuuntajaa
auton pistorasioissa, jotka ovat positiivisesti
maadoitettuja. Muuten laite vahingoittuu.
• Avaa jännitemuuntajan punaista ruuvia niin
pitkälle, että voit asettaa 12 V:n autojohdon
punaisen kaapelikengän aukon ruuvin ja alusle-
vyn alle. (Katso kuva: Liitäntä kaapelikenkä)
• Kiristä punaista ruuvia niin kireälle, ettei kaapeli-
kenkä pääse irtoamaan.
• Avaa jännitemuuntajan mustaa ruuvia niin pitkälle,
että voit asettaa 12 V:n autojohdon mustan
kaapelikengän aukon ruuvin ja aluslevyn alle.
• Kiristä mustaa ruuvia niin kireälle, ettei kaapeli-
kenkä pääse irtoamaan.
• Työnnä 12 V:n autopistoke auton pistorasiaan.
Huomaa:
Suurten ylimenovastuksien vuoksi saattaa pistolii-
täntä kuumentua johtoa 12 V:n ajoneuvopi-
stokkeessa käytettäessä. Käytä siksi suu-
rilla kuormituksilla käytettäessä liittimillä
varustettua liitäntäjohtoa .
B
C
C
C
C
