Uppställning
• Spänningsomvandlaren ska sättas på en jämn
och plan yta. Försäkra dig om att det finns ett fritt
utrymme på 1 cm runt om spänningsomvandlaren
för luftcirkulationens skull.
• Från fläktens
q
ventilationsöppningar måste det
finnas ett fritt utrymme på 50 cm.
Användning i ett fordon
Om du använder spänningsomvandlaren i ett fordon
måste du se till att den inte är i vägen när man kör.
Lägg därför kabeln så att den inte kan komma i kontakt
med rörliga delar inuti fordonet eller skymma sikten.
Observera:
Spänningsomvandlaren kan även användas när
motorn är frånkopplad. Kom ihåg att den kanske
inte fungerar vid en startprocedur.
Anslutning till en spänningskälla
OBS!
Försäkra dig om att apparatens På/Av-knapp
e
står på läge 0 innan du ansluter spänningsom-
vandlaren till en strömkälla.
Du kan ansluta spänningsomvandlaren med 12 V
kontakten till ett 12 V internt eluttag eller med
anslutningsklämmorna direkt till ett bilbatteri.
Vid båda anslutningsvarianterna måste anslutnings-
kablarna anslutas till spänningsomvandlarens 12 V
skruvanslutningar
y
.
B
C

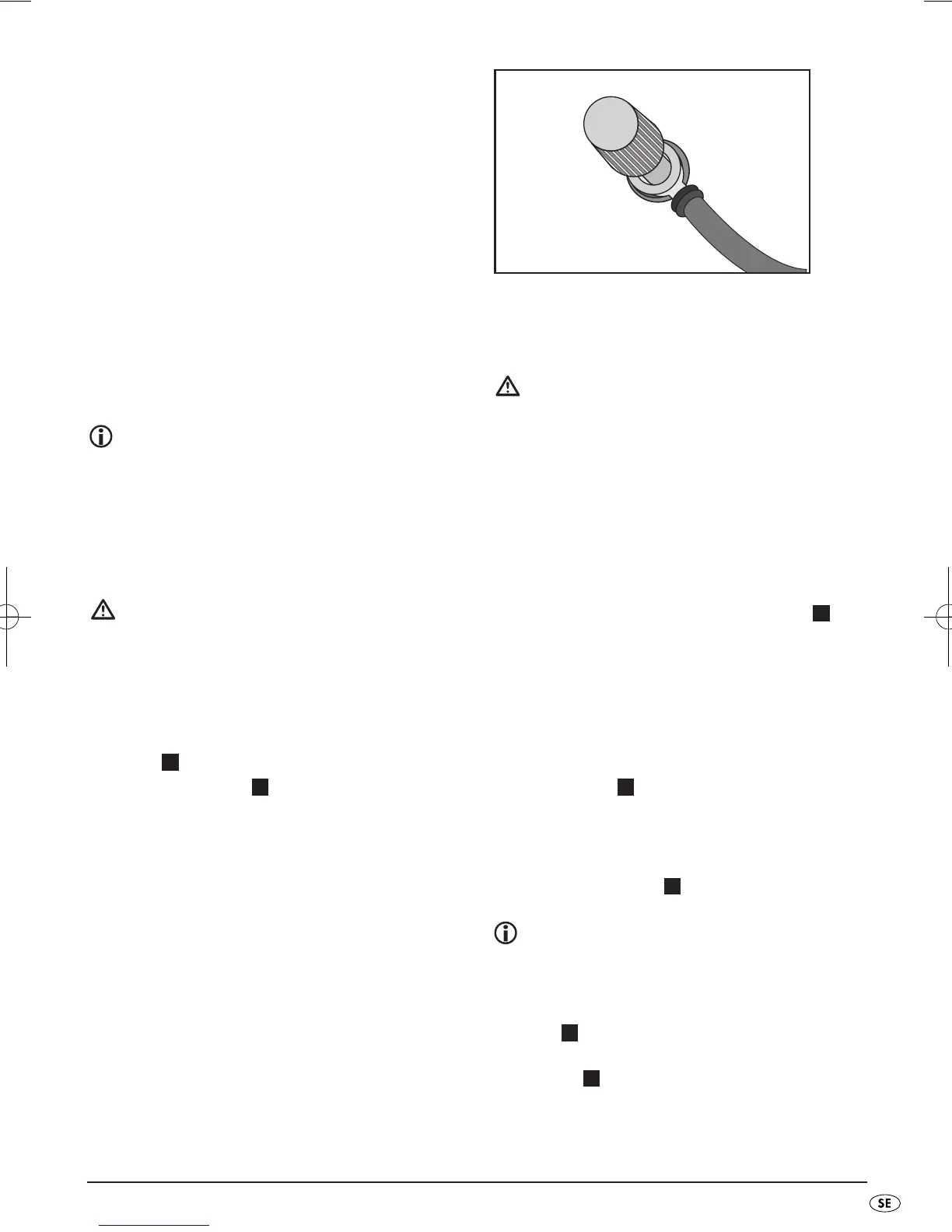

Bild: Anslutning kabelsko
Anslutning till ett 12 V fordonsuttag
OBS!
Använd inte spänningsomvandlaren i fordon
där pluspolen är kopplad till fordonets kaross
eller chassi.
Det interna uttaget måste ha positiv polaritet
invändigt. Använd inte spänningsomvandlaren
till positivt jordade fordonsuttag. Då kommer
apparaten att skadas.
• Lossa den röda skruven på spänningsomvandlaren
så mycket att öppningen på 12 V kabelns
röda kabelsko kan läggas under skruven och mel-
lanläggsbrickan. (Se Bild: Anslutning kabelsko)
• Skruva åt den röda skruven så mycket att kabel-
skon inte kan lossna mer.
• Lossa den svarta skruven på spänningsomvand-
laren så mycket att du kan lägga öppningen på
12 V kabelns svarta kabelsko under skruven
och mellanläggsbrickan.
• Skruva åt den svarta skruven så mycket att
kabelskon inte kan lossna mer.
• Sätt 12 V kontakten i ett uttag i fordonet
Observera:
På grund av det höga övergångsmotståndet
kan det hända att kontaktförbindelsen blir
varm när man använder kabeln med12 V kon-
takt . Vid hög belastning ska man därför
bara använda kabeln med anslutningskläm-
morna .
B
C
C
C
C
