Troy-Bilt 030240 - Instale el Juego de Ruedas

23
INSTALE EL JUEGO DE RUEDAS
El juego de ruedas está diseñado para mejorar el transporte del
generador.
NOTA: Este Juego de Ruedas no ha sido diseñado para ser usado
en la carretera.
Usted necesitará el siguiente instrumentos para instalar el juego
de ruedas:
• llave de cubo de 1/2" ó 13 mm
• llave fija de 1/2" ó 13 mm
• llave de cubo de 7/16"
• llave fija de 7/16"
• alicates de punta fina
NOTA: Puede utilizar llaves ajustables en lugar de llaves fijas.
Consulte la Figura 11 y instale el juego de ruedas como
se describe a continuación:
1. Coloque el fondo de la camilla del generador en una
superficie plana.Temporalmente, coloque la unidad en
bloques para ensamblarla fácilmente.
2. Introduzca el eje a través de los dos soportes de montaje
que se encuentran en el bastidor de la base, como se indica
en la Figura 11.
3. Monte una rueda en el eje.
4. Introduzca una arandela plana por el eje e inserte la anilla en
"e" en la ranura del eje.
5. Coloque un extremo de los alicates de punta fina en la parte
inferior del eje y el otro extremo sobre la anilla en "e". Fije la
anilla en "e" en su posición apretando con los alicates.
6. Repita los pasos del 3 al 5 para asegurar la segunda rueda.
7. Retire los calzos provisionales.
8. Fije los bloques amortiguadores de vibraciones a la pata de
apoyo con tornillos de cabeza 1/4-20 x 1" y tuercas 1/4-20.
9. Para facilitar el montaje de la pata de apoyo, apoye el
generador sobre su base de montaje, con el extremo del
motor hacia abajo. Extraiga los tornillos y las tuercas del
bloque amortiguador de vibraciones izquierdo de la unidad
utilizando para ello una llave de 13 mm. Utilice estos mismos
tornillos y tuercas para montar la pata de apoyo.
10. Monte el otro lado de la pata de apoyo con un tornillo de
cabeza M8 x 20 mm y una tuerca M8.Apoye el generador
sobre las ruedas y la pata de apoyo.
11. Verifique que todas las piezas estén apretadas.
Pata de Apoyo
Tuercas
Eje
Arandela
Rueda
Anilla en "e"
Tornillos
Tuercas
Tornillos
Amortiguadores de Vibraciones
Use hardware existente
para conectar el lado
izquierdo de pierna de
apoyo a la unidad

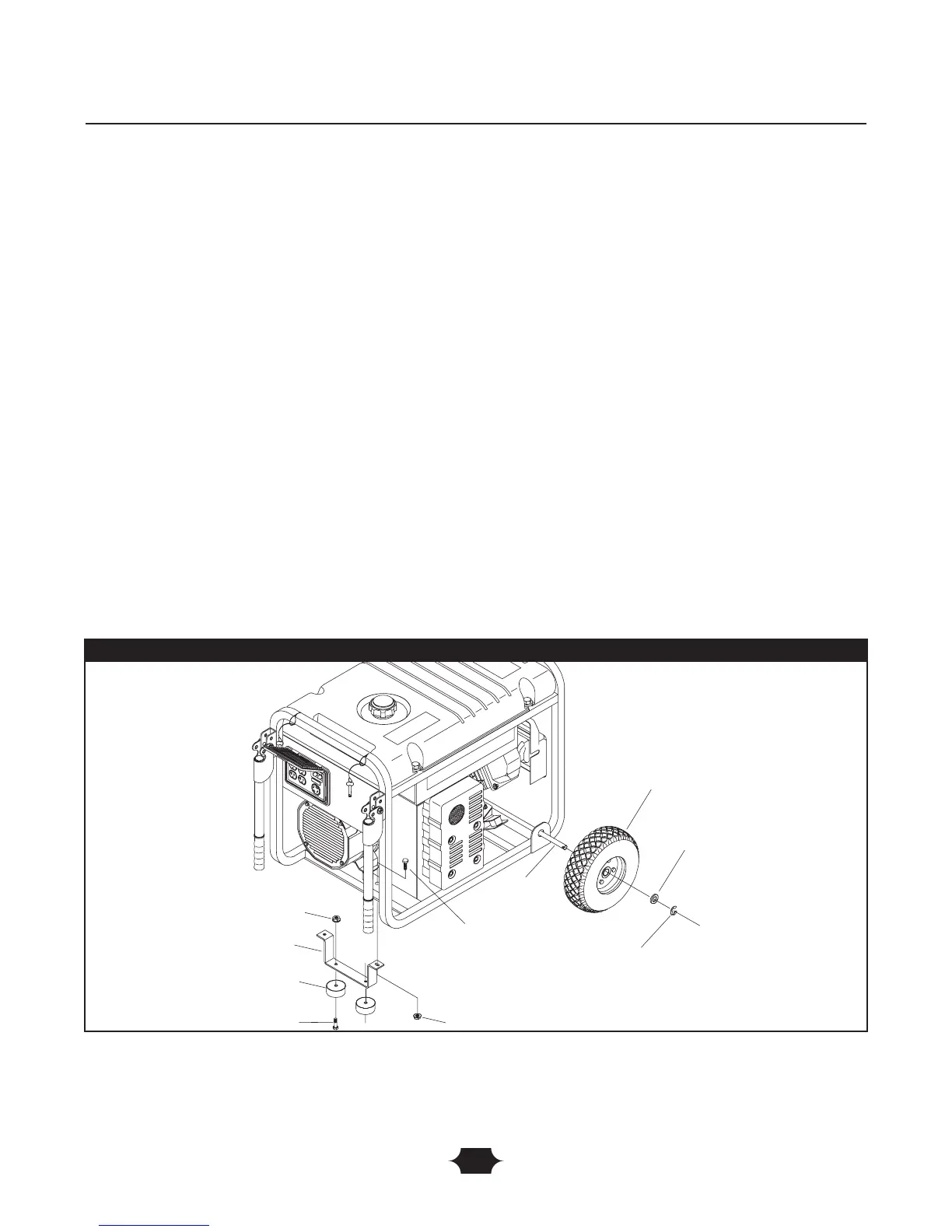

Figura 11 — Instale el Juego de Ruedas
Sección 3: Montaje
