Troy-Bilt TB25CB - Page 46

46

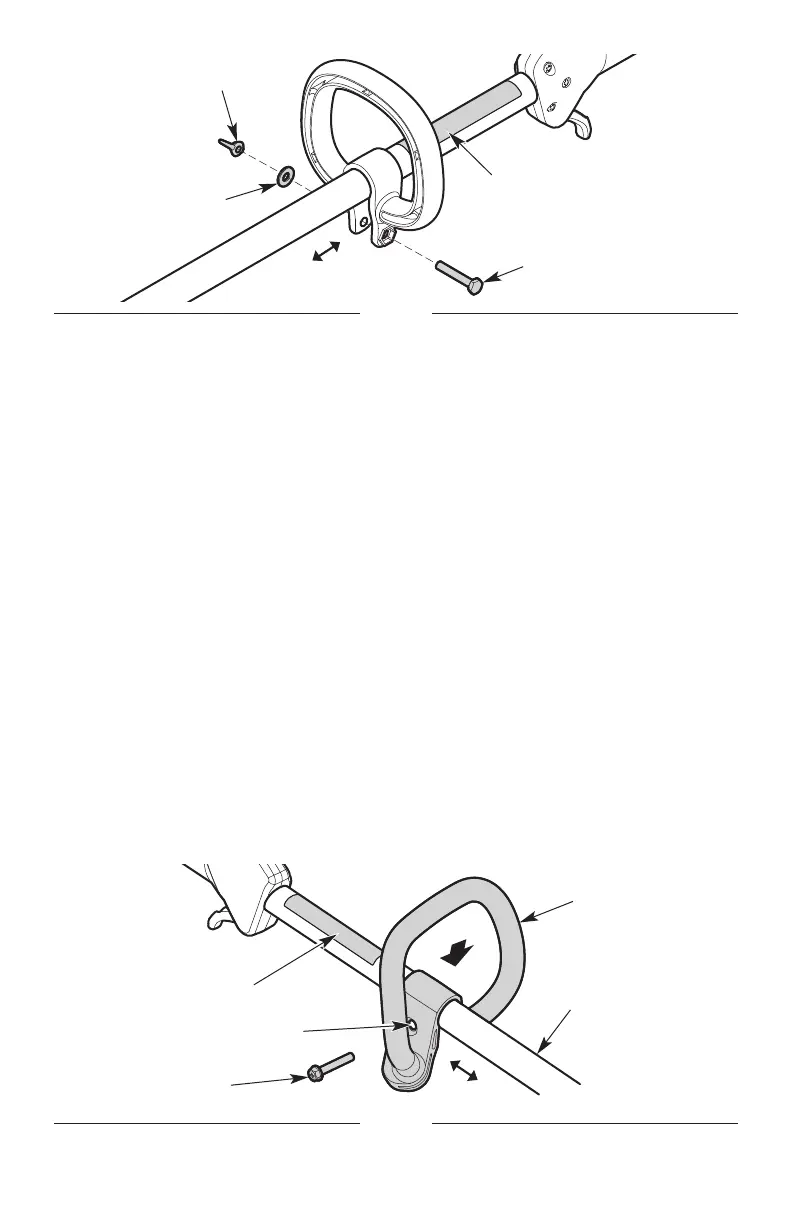

Fig. 9
Boulon
Rondelle
Écrou à oreilles
Étiquette de sécurité
INSTALLATION ET RÉGLAGE DE LA POIGNÉE
(Type de poignée B)
Installation de la poignée
1. Poussez le manche sur le tube supérieur de l’arbre (Fig. 10). Assurez-vous que la ouverture du
boulon font face vers la droite (Fig. 10).
2. Insérez le boulon dans son trou et poussez-le à travers (Fig. 10). Serrer la boulon avec un tournevis
à tête plate, mais ne pas serrer la boulon complètement.
3. Maintenez l’unité en position d’utilisation (Fig. 15). Déplacez le manche vers le haut ou le bas sur le
tube supérieur pour trouver une position confortable (Fig. 10). S'assurer que la poignée est placée
au-delà de l'extrémité de l'étiquette de sécurité (Fig. 10).
4. Serrer la boulon avec un tournevis à tête plate jusqu'à ce que la poignée soit bien serrée.
Réglage de la poignée
Si la poignée doit être ajustée :
1. Desserrer le boulon avec un tournevis à tête plate (Fig. 10).
2. Maintenez l’unité en position d’utilisation (Fig. 15). Déplacez le manche vers le haut ou le bas sur le
tube supérieur pour trouver une position confortable (Fig. 10). S'assurer que la poignée est placée
au-delà de l'extrémité de l'étiquette de sécurité (Fig. 10).
3. Serrer la boulon avec un tournevis à tête plate jusqu'à ce que la poignée soit bien serrée.
Fig. 10
Ouverture du boulon
Poignée
Tube de l’arbre
supérieur
Boulon
Étiquette de sécurité
