73

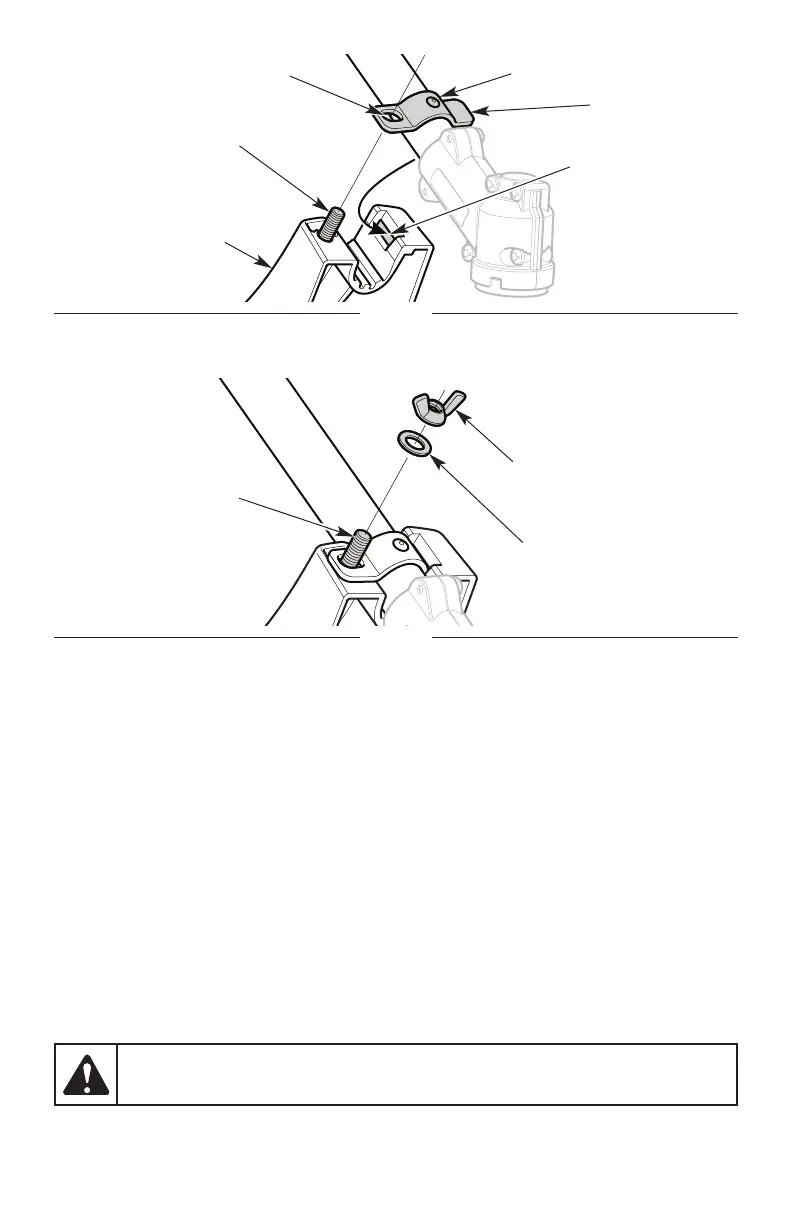

Fig. 3
Fig. 4
Soporte de montaje
Protector del
cabezal de corte
Ranura
Lengüeta
Perno
Oricio
Arandela
Perno
Tuerca de mariposa
CONEXIÓN DEL EJE SUPERIOR E INFERIOR
1. Coloque la unidad en una supercie plana y nivelada.
2. Invierta el segmento superior de la unidad. Los oricios del acople deben quedar hacia arriba (Fig. 5).
3. Invierta el segmento inferior de la unidad. Los oricios del alojamiento del eje inferior deben
quedar hacia arriba (Fig. 5).
4. Empuje el alojamiento del eje inferior dentro del acople (Fig. 5). Los oricios del alojamiento deben
estar alineados con los oricios del acople (Fig. 6).
SI… El alojamiento del eje inferior no entra completamente en el acople y los oricios no están
alineados, retire el alojamiento del eje inferior, gire ligeramente el cabezal de corte (1/8 de
vuelta) y repita el paso 4 (Fig. 7).
5. Inserte los tornillos (x2) en los oricios alineados (Fig. 6).
6. Ajuste bien los tornillos con un destornillador Phillips Nº2.
ADVERTENCIA: Para evitar lesiones personales graves o daños a la unidad,
verique siempre que los tornillos estén bien apretados antes de cada uso.
