Coloque el protector sobre el
soporte de montaje. Atornille
firmemente los 2 tornillos del
protector en los orificios del
soporte de montaje introduciéndo-
los en el protector. Asegúrese de
que los tornillos estén apretados
por igual, de manera que quede
una separación igual entre el
soporte y el protector en cada lado.
Sacar la unidad de la caja
Quite la tapa del brazo.
Empuje el accesorio de
corte dentro del acoplador.
Para apretar, haga girar
la perilla en sentido
de las agujas del reloj.
Ensamblado de la unidad
11 2
Saque todo el contenido
de la caja.
3
¡Arranque eléctrico
o accesorio de arranque
eléctrico opcional!
¡ESTOS ACCESORIOS OPCIONALES
SE VENDEN POR SEPARADO!
Esta unidad posee un método de arranque
alternativo que, para muchas personas, resulta
más sencillo de usar que tirar la cuerda de
arranque. Comuníquese con el distribuidor
local o llame al 1-800-828-5500
para obtener mayor información.
También puede encontrar información
en www.troybilt.com
¿NO ARRANCÓ?
Repita estas instrucciones.
SI el motor no arranca después de 2 intentos,
mueva la palanca del obturador hasta
la posición 3 y tire de la cuerda de arranque
hasta que arranque el motor.
SI el motor todavía no arranca, consulte
el manual del operador para obtener
información adicional sobre cómo solucionar
problemas en el arranque.
Colóquese en la posición
de arranque.
APRIETE y MANTENGA
APRETADO el control
del regulador en TODOS
los pasos que se describen
a continuación.
Tire de la cuerda
de arranque 5 veces.
Mueva la palanca
del obturador hasta
la Posición 2 y oprima
el control del regulador.
Tire de la cuerda
de arranque fuertemente
de 3 a 5 veces para arrancar
el motor. Haga funcionar
la unidad entre 30 y 60
segundos para calentar
el motor.
Mantenga apretado
el control del regulador.
Coloque la palanca
del obturador
en la Posición 3.
9 10
Mantenga apretado el control
del regulador. Haga funcionar la
unidad durante 60 segundos más
para completar el calentamiento.
Se puede usar launidad durante
este tiempo.
Cómo arrancar la unidad
11
12
13
14
15
5 X
3-5 X
Palanca del obturador
Palanca del obturador
Ensamblado de la unidad
Cómo arrancar la unidad
Coloque la unidad en una
superficie plana. Llene el
tanque de combustible.
Oprima 10 veces la pera
del cebador, o bien hasta
que se vea el combustible.
5 6 7
Coloque la palanca del
obturador en la Posición 1.
8
Pera del
cebador
10 X
1 galón 3.2 onzas
40:1
Palanca del obturador
IMPORTANTE: LEA BIEN EL MANUAL DEL OPERADOR Y, AL OPERAR LA UNIDAD, SIGA LAS INSTRUCCIONES PARA EL FUNCIONAMIENTO SEGURO.
Perilla
percusiva
Carrete
interior
Bobina
exterior
Resorte
Agujero
superior
Agujero
inferior
Ranuras de sujeción
Ojetes
Desatornille la perilla del
topetón a la izquierda.
Quite el carrete interno y
suelte.
Corte aproximadamente 6
pies (1.8 m) de largo de una
nueva línea de corte dividida
de 0.095” (2.41 mm). Separe
cada uno de los extremos
aproximadamente 6 pulgadas
(152 mm).
Inserte un extremo de la línea
en el agujero exterior; y el
otro, en el inferior.
Enrolle firmemente la línea en
el sentido indicado en el
carrete interior. La pared
separadora dividirá la línea.
Enrolle la línea hasta que esté
completamente dividida y
queden aproximadamente 6
pulgadas (150 mm) de línea.
Inserte las dos secciones de
6 pulgadas en las dos
ranuras de sujeción de 0.095
(2.41 mm).
11 2
Pase los dos extremos de la
línea por los ojetes. Ponga el
resorte dentro del carrete
interior. Inserte el carrete
interior en la bobina exterior.
Empuje a la vez el carrete
interior y la bobina exterior.
Recarga de la línea*
3
4
5
6
7
Sostenga a la vez el carrete
interior y la bobina exterior. Hale
firmemente los dos extremos de
línea para sacarlos de las ranuras
de sujeción. Atornille la perilla
percusiva hacia la derecha.
Apriete bien la perilla percusiva.
18
Recarga de la línea
Para obtener una línea de repuesto, llame al 1–800-828-5500
o vaya a un distribuidor de servicio autorizado.
Para ver las instrucciones de instalación de una sola línea o
de un carrete de repuesto, vea la sección Cambiar la línea de
corte de este manual.
*Éste es asistir a la recarga de Splitline® solamente. Estas instrucciones no son
parte de las instrucciones de asamblea rápidas. La línea no necesita ser
instalada en la asamblea inicial y el arranque.
Pared separadora
HERRAMIENTAS
NECESARIAS PARA
EL ENSAMBLAJE:
• Destornillador Phillips #2
• Llave tubular de 3/8”
Cuerda de arranque
Tapa de
combustible
Control del regulador
Interruptor de
Encendido/Apagado
Manija en D
Protector del cabezal
de corte
¿Necesita ayuda?
Llame al 1-800-828-5500
Acoplador
4
Min. 6”
Oprima la manija hacia abajo sobre el
alojamiento del eje. El orificio del perno
de la manija debe quedar a la derecha.
Inserte el perno en el orificio del perno.
Apriete el perno pero no apriete por
completo. Mientras sujeta la unidad en
la posición de funcionamiento. Ubíquela
como mínimo a 6 pulgadas (15.24 cm) del
extreme de la empuñadura del eje.
Apriete el perno hasta que la manija
esté segura.
Mezcle bien en un recipiente
de combustible aparte:
– 3.2 onzas fluidas de aceite
para motor de 2 tiempos
– 1 galón de gasolina sin
plomo (con menos de 30 días
de antigüedad)
NOTA: No lo mezcle directamente
en el tanque de combustible.

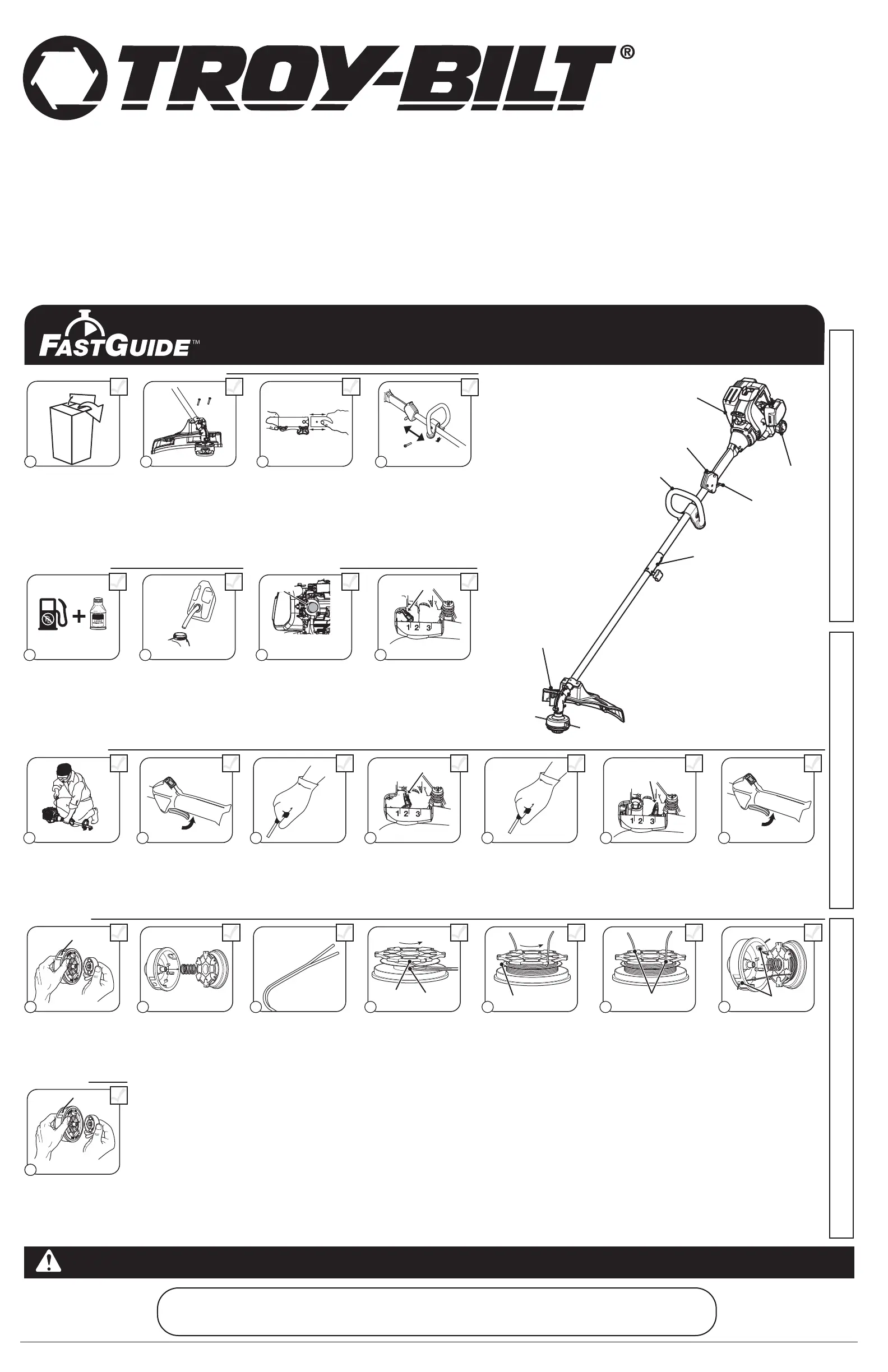

TB32 EC
Recortador de
2 Ciclos
769-08427 / 00 09/12
¿NECESITA AYUDA? LLAME AL 1-800-828-5500 EN EE.UU.
O AL 1-800-668-1238 EN CANADA
