34020-01190 - 01 - 03/2022
Combi D Einbau
9DE
•
Die Heizung darf nicht auf schrägen Flächen oder
vertikal an der Wand montiert werden.
•
Im Lieferumfang ist ein zweites Typenschild
(Abb. 9-2) (Duplikat) mit ablösbarem Barcode enthal-
ten.
Sollte nach dem Einbau der Heizung das Typenschild
(Abb. 9-1) auf der Heizung nicht lesbar sein, so ist
das zweite Typenschild (Duplikat) an einer gut sicht-
baren Stelle auf dem Gerät anzubringen.
Das Duplikat ist nur in Verbindung mit dem Original
zu verwenden.
1
2

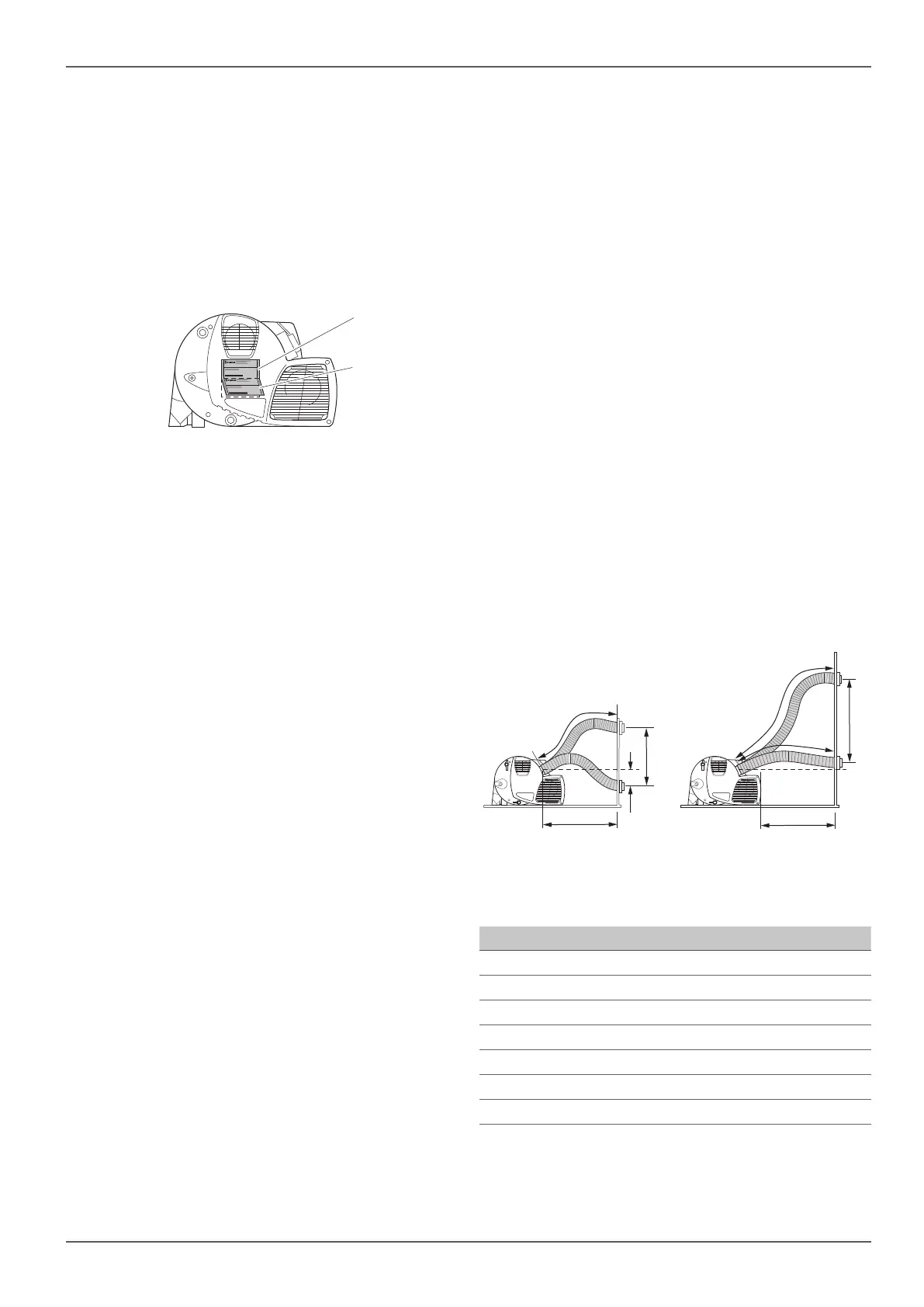

Abb. 9
•
Um eine gleichmäßige Aufheizung des Fahrzeuges
zu erzielen, muss die Heizung möglichst zentral im
Fahrzeug in einem Kleiderschrank, in Stauraum oder
Ähnlichem montiert werden, so dass die Luftvertei-
lungsrohre annähernd gleich lang verlegt werden
können. Für die Luftansaugung muss der Einbau-
raum über entsprechende Öffnungen verfügen – sie-
he „Umluftansaugung“ und „Warmluftverteilung“.
•
Die maximalen Längen der Kraftstoffleitungen (siehe
Kraftstoffanschluss) und des Abgas- und Luftan-
saugschalldämpfers (siehe „Installation des Abgas-
systems“) müssen beachtet werden.
2.4 Installation des Abgassystems
VORSICHT
Schnittverletzungen durch scharfe Kanten
am Abgasrohr oder Überrohr
Schutzhandschuhe tragen
WARNUNG
Brandgefahr, Erstickungsgefahr
Risiko eines Brandes durch Überhitzung und/
oder Erstickungsgefahr durch Abgase bei fal-
schem Einbau oder Verwendung von anderen
als Truma Originalteilen für die Abgasführung.
Nur Truma Originalteile für die Abgasführung
verwenden.
Einbauanleitung bei Montage der Abgasfüh-
rung befolgen.
2.4.1 Dimensionierung der Abgasrohrlänge
Die Rohrsets sind separat zu bestellen.
Ausschließlich mit den im Folgenden aufgeführten
Combi D Rohrsets verbauen:
•
34502-01 Rohrset Combi D, 0,6 m
•
34502-02 Rohrset Combi D, 0,7 m
•
34502-03 Rohrset Combi D, 1,0 m
•
34502-04 Rohrset Combi D, 1,5 m
Die Rohre bei der Montage nicht quetschen oder
knicken.
HINWEIS
Schäden an hitzeempfindlichen Bauteilen
durch heiße Abgase
Mindestens 10mm Abstand zwischen Ab-
gasführung und hitzeempfindlichen Bauteilen
einhalten.
Zulässige Rohrlängen
Beim Wandkamin können Rohrlängen von mindestens
60 cm bis max. 100 cm beliebig steigend oder mit ei-
nem Gefälle von max. 20 cm verlegt werden.
Rohrlängen ab 100 cm bis max. 150 cm dürfen nur stei-
gend verlegt werden.
Bei der Rohrverlegung müssen syphonähnliche Senken
(Wassersack) vermieden werden.
d
b
c
a
g
e
f
d
Abb. 10
Maß Wert
a 60 - 100cm
b beliebig
c max. 20cm
d max. 100cm
e 100 - 150cm
f 100cm
g beliebig
