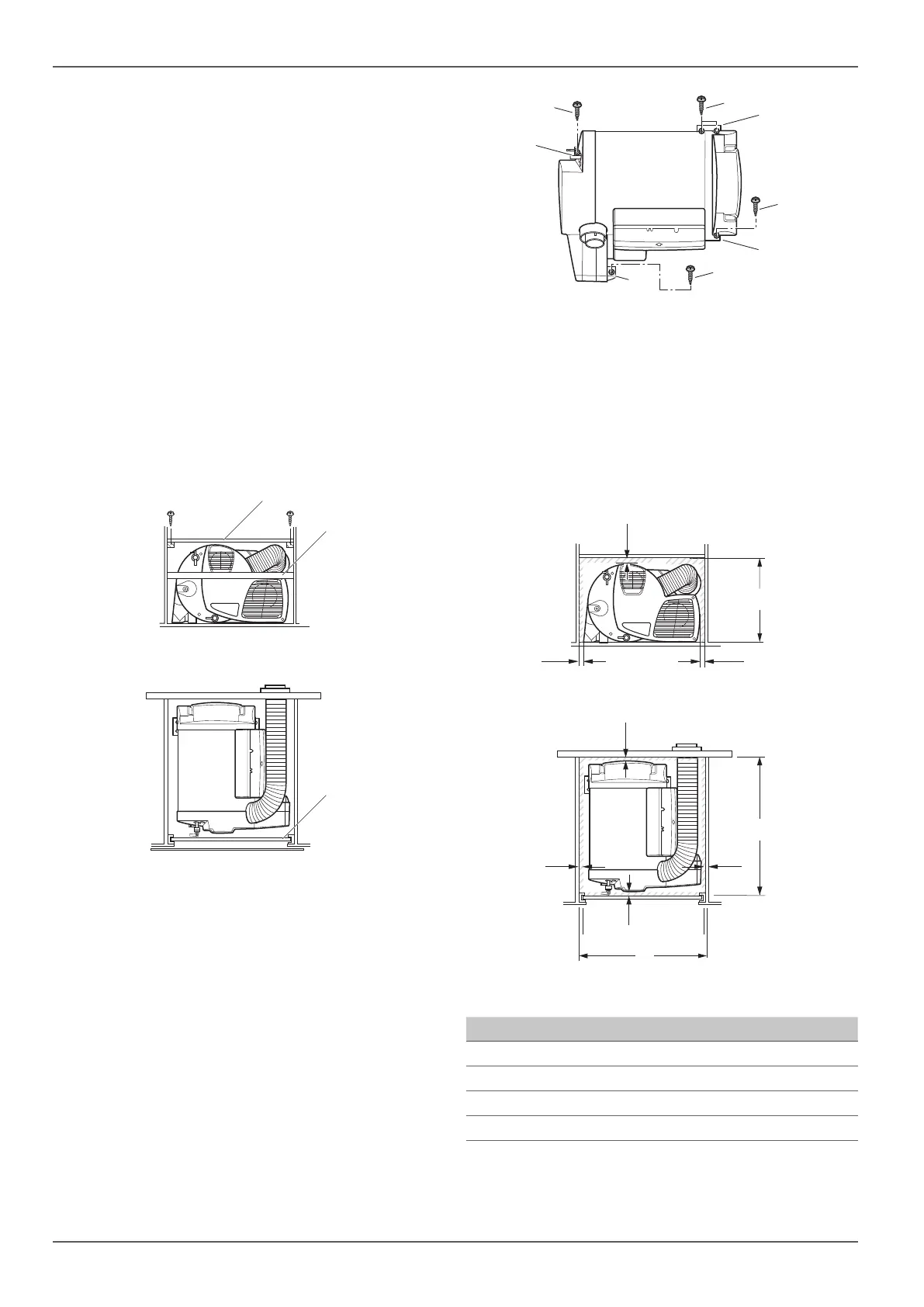

8
34020-01190 - 01 - 03/2022
Einbau Combi D
DE
VORSICHT
Gefährdung durch eine sich lösende Hei-
zung
Bei einem Unfall kann sich eine nicht ausrei-
chend befestigte Heizung lösen. Dies kann zu
einer Gefährdung von Personen führen.
Nachfolgende Einbaubedingungen sind zu
befolgen.
Obere Abdeckplatte (Abb. 6-1) des Einbauschrankes
– mindestens 10mm über der Heizung – an den üb-
rigen Möbelteilen festschrauben.
Abhängig von der Einbausituation – insbesondere
bei Heckeinbauten – quer zur Fahrtrichtung eine
stabile Abstützung (Abb. 6-2) vor (neben) der Hei-
zung anbringen. Hierzu kann eine massive Leiste
(Querschnitt mindestens 30 x 50 mm) in einer Höhe
von ca. 180 mm über dem Boden oder eine Platte
(Abb. 6-3) zum Einschieben an einer stabilen Möbel-
konsole angebracht werden.
1
2
3
Abb. 6
Prüfen, ob das Fahrzeug über einen tragfähigen Bo-
den, Doppel- oder Zwischenboden zum Befestigen
der Heizung verfügt.
Falls dieser ungeeignet ist, einen tragfähigen Unter-
grund schaffen (z. B. eine mit dem Boden verklebte
Schichtholzplatte).
Die Heizung mit 4 Schrauben B 5,5 x 25 (im Liefer-
umfang enthalten) (Abb. 7-1) am Fahrzeug-, Doppel-
oder Zwischenboden verschrauben.
Je nach Einbausituation kann die Heizung auch mit
3 Schrauben befestigt werden – dabei sind die Alu-
miniumfüße (Abb. 7-2) immer und wahlweise einer
der Kunststofffüße (Abb. 7-3) am Fahrzeugboden zu
verschrauben.
3
2
1
1
1
1
3
2
Abb. 7
Das Gerät und seine Abgasführung grundsätzlich so
einbauen, dass es für Servicearbeiten (z. B. am Kraft-
stoff- und Wasseranschluss über eine Serviceklap-
pe, Möbeltüre etc.) jederzeit gut zugänglich ist und
leicht aus- und eingebaut werden kann.
Der Abstand des Gerätes zu den umliegenden Mö-
bel- oder Fahrzeugteilen muss allseitig mindestens
10 mm (zur Wasseranschlussseite mindestens
5 mm) betragen (Abb. 8).
d
d
d
d
d
d d
c
a
b
Abb. 8
Wert Maße
a 540mm*
b 500mm*
c 350mm*
d 10mm*
*Mindestmaße – je nach Einbausituation muss zusätzli-
cher Platz für Kraftstoff- und Wasseranschlüsse berück-
sichtigt werden.
