Truma Combi D Installation Instructions

34020-01190 - 01 - 03/2022
Combi D Einbau
7DE

GEFAHR
Erstickungsgefahr durch Abgase im Innen-
raum
Erstickungsgefahr durch Abgase bei falschem
Einbau oder Verwendung von anderen als Tru-
ma Originalteilen für die Abgasführung.

Nur Truma Originalteile für die Abgasführung
verwenden.

Einbauanleitung bei Montage der Abgasfüh-
rung befolgen.
•

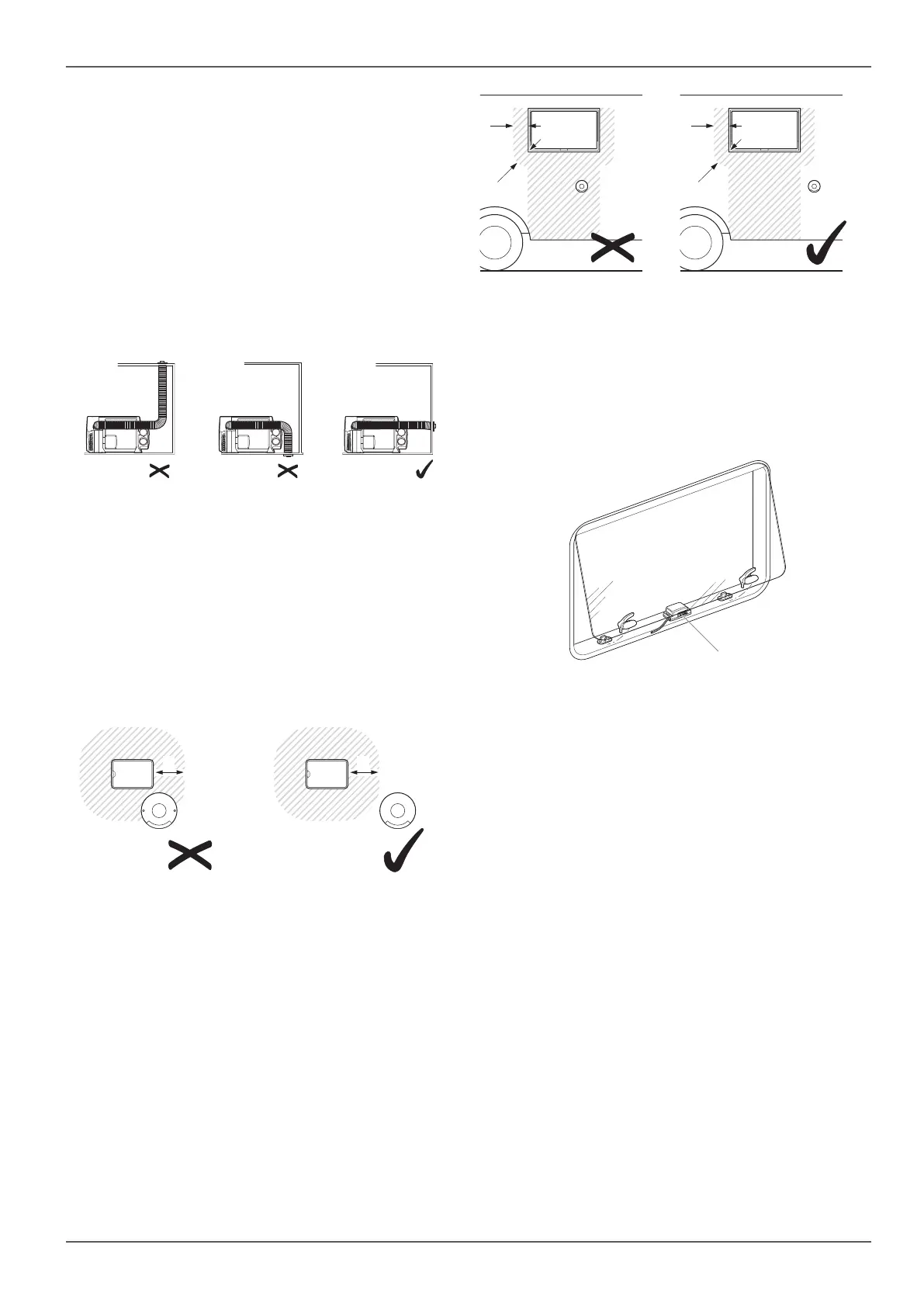

Der Kamin darf nur als Wandkamin ausgeführt
werden. Dach- und Bodenkamine sind verboten
(Abb. 2).
Abb. 2
Um Bauteile innerhalb der Heizung nicht zu beschädi-
gen, dürfen keine Kabel oder Wasserleitungen am Ge-
häuse der Heizung befestigt werden.
Der Wandkamin ist so anzubringen, dass sich innerhalb
von 500 mm (R) kein Tankstutzen oder keine Tankent-
lüftungsöffnung befindet (Abb. 3). Außerdem darf sich
innerhalb von 300 mm keine Entlüftungsöffnung für
den Wohnbereich oder eine Fensteröffnung befinden
(Abb. 4).
R R
Diesel Diesel
Abb. 3
R = 500mm
a
a
a
a
Abb. 4
a = 300mm
•
Bei der Montage des Wandkamins unterhalb eines
zu öffnenden Fensters ist zwingend ein elektrischer
Fensterschalter (Abb. 5-1) (Art.-Nr. 34000-85800)
anzubringen.
1
Abb. 5
•
Wandkamin so platzieren, dass ein Eindringen von
Abgasen in den Innenraum nicht möglich ist.
•
Bei einem Kastenwagen Wandkamin so einbauen,
dass die geöffnete Schiebetür keinesfalls den Wand-
kamin verdeckt.
•
Abstand zwischen Abgasführung und angrenzen-
den hitzeempfindlichen Bauteilen muss mindestens
10mm betragen.
•
Wandkamin nur in eine senkrechte Seitenwand ver-
bauen (keine Schräge).
•
Ist an der Rückseite des Fahrzeugs ein Fahrradge-
päckträger montiert, darf der Wandkamin nicht am
Fahrzeugheck installiert werden.
•
Wandkamin nicht unter einem Slide-Out installieren.
Seitlicher Mindestabstand zu einem Slide-Out be-
trägt 300mm.
•
Heizung frei von entzündlichen Gegenständen
halten.
•
Keine Gegenstände oder Einbauten (Kabel) über der
Heizung montieren, die sich im Betrieb lösen und
auf die Heizung fallen könnten.
•
Heizung mit einer oberen Abdeckung (Abb. 6-1)
schützen, so dass keine Gegenstände direkt auf der
Heizung abgelegt werden können.

Truma Combi D Specifications

General

Category	Automobile Accessories
Fuel Type	Diesel
Power Supply	12 V DC
Water Capacity	10 l
Water Pressure	2.8 bar
Control	Digital control panel
Safety Features	Overheating protection
Type	Combination heater for motorhomes and caravans
