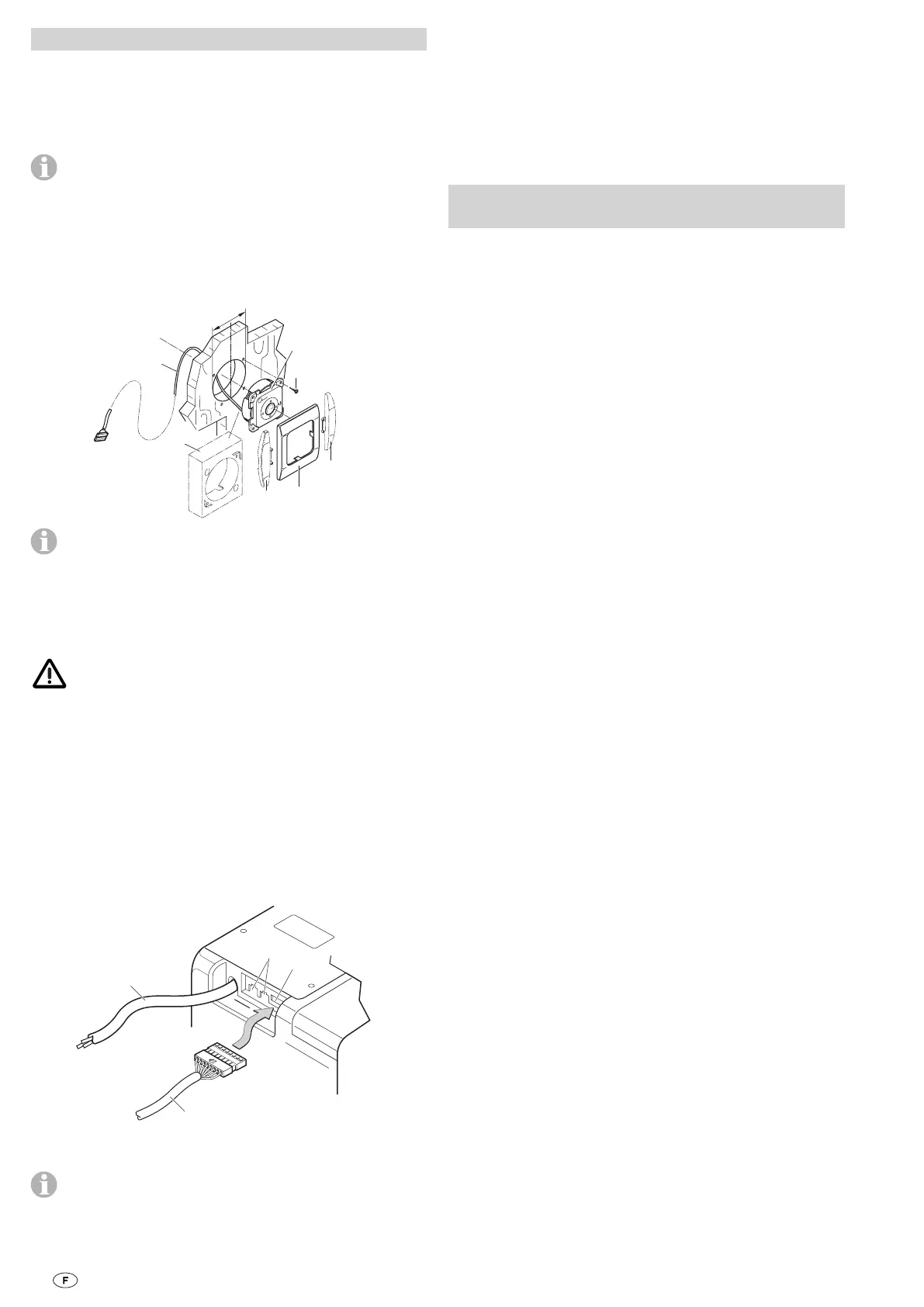

Montage du récepteur IR
Le récepteur (12) est de préférence monté sur l'ar moire de
manière à ce que la télécommande puisse être dirigée vers
ceux-ci sans qu'il y ait d'obstacle (longueur du câble de raccor-
dement 3 m). En cas de besoin, il est possible de fournir une
rallonge de câble de 3 m (n° d’art. 40090-89100).
Si un montage encastré du récepteur n‘est pas possible,
Truma fournit sur demande un cadre en applique (13),
n° d‘art. 40000-52600 en tant qu‘accessoire.
Percer un trou Ø 55 mm. Passer le câble récepteur IR (17) vers
l‘arrière et fixer le récepteur avec 4 vis (14 – non fournies). En-
suite, placer le cadre de protection (15) et poser le câble (17)
jusqu‘au climatiseur.
Ø 55 mm
16
16
15
13
12
14
17
Pour la finition du cadre de protection, Truma propose
en tant qu‘accessoires des pièces latérales (16) dans
8 coloris différents (veuillez demander à votre concessionnaire).
Connexion électrique 230 V
et connexion récepteur IR
Le raccordement électrique doit uniquement être
réalisé par un spécialiste (en Allemagne p. ex. d'après
VDE 0100, partie 721/754) ! Les remarques imprimées ici
ne sont pas notées à l'attention des amateurs afin qu'ils
prennent en main le raccordement électrique, mais sont des
informations supplémentaires pour le spécialiste chargé de
l'installation !
Etablir la connexion au réseau à l'aide du câble de raccorde-
ment (20) de 150 cm de long en le branchant sur une prise
électrique du véhicule protégée par un fusible d'au moins 10 A.
Réaliser scrupuleusement le raccordement avec les couleurs
de câble correctes !
20
18
19
17
Enfoncer la fiche du câble récepteur IR (17) dans la prise (19).
La connexion (18) est requise si le climatiseur
Saphir compact fonctionne au moyen d‘un convertisseur
Truma TG 1000 sinus (prise com / communication a ou b).
Les câbles doivent avoir suffisamment de jeu pour que l‘appa-
reil avec ses câbles connectés puisse être retiré du
faux-fond. Tous les câbles doivent être fixés à l'aide de brides !
Pour les travaux d'entretien et de réparation, un dispositif de
coupure doit être disponible côté véhicule pour une décon-
nexion sur tous les pôles du réseau avec au moins 3,5 mm
d'écartement de contact.
Vérification du fonctionnement /
support pour la télécommande IR
Positionner la fixation pour la télécommande IR dans la mesure
du possible à proximité du récepteur IR (12) afin qu‘il soit pos-
sible de faire fonctionner le climatiseur sans retirer la télécom-
mande de la fixation.
Il faut ensuite vérifier l'ensemble des fonctions de
l'appareil conformément à la notice d'utilisation.
La notice d'utilisation avec la carte de garantie complétée doit
être remise au propriétaire du véhicule.
