36

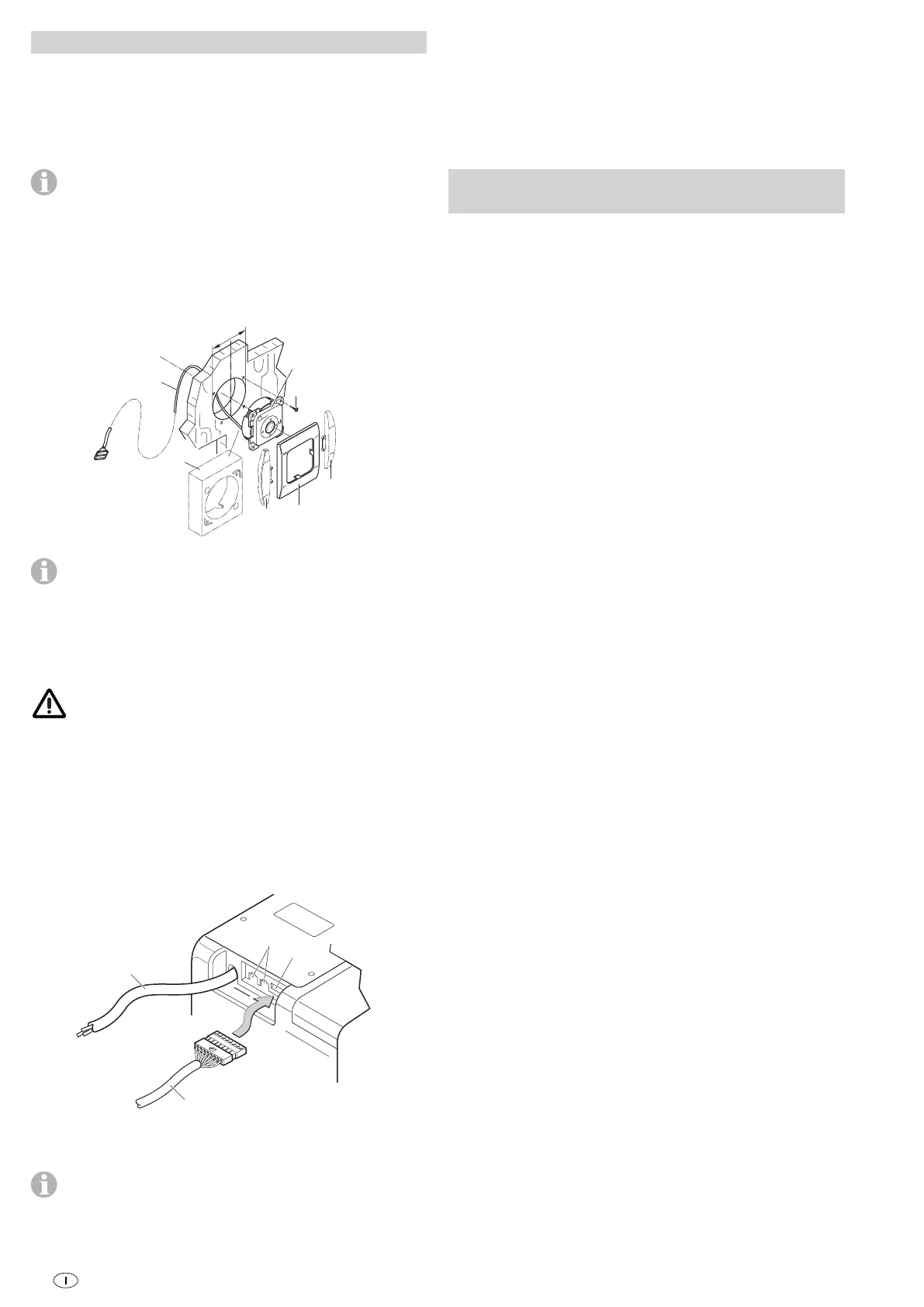

Montaggio del ricevitore IR
Il ricevitore (12) viene installato preferibilmente sull'armadio
guardaroba, in modo tale da poter rivolgere liberamente il
telecomando in questa direzione (lunghezza del cavo di
allacciamento 3 m). Un cavo di prolunga di 3 m è disponibile
all’occorrenza (n° art. 40090-89100).
Se il ricevitore non può essere montato incassato, Truma
fornisce su richiesta un telaio per montaggio sopra
intonaco (13) come accessorio n° art. 40000-52600).
Eseguire un foro di Ø 55 mm. Portare il cavo del ricevitore
IR (17) verso la parte posteriore e fissare il ricevitore con 4 viti
(14 – non fornite). Quindi inserire il telaio di copertura (15) e
posare il cavo (17) che va al condizionatore.
Ø 55 mm
16
16
15
13
12
14
17
Come finitura per i telai di copertura, Truma fornisce come
accessorio elementi laterali (16) in 8 colori diversi (per ac-
quistarli, rivolgersi al rivenditore).
Collegamento elettrico a 230 V e
collegamento del ricevitore a infrarossi
L'allacciamento elettrico deve essere effettuato solo da
personale qualificato (in Germania ad es. in base alla
norma VDE 0100, sezione 721/754)! Le note per l'esecuzione
dell'allacciamento elettrico qui riportate non sono rivolte a per-
sone inesperte, ma rappresentano informazioni supplementari
per il personale qualificato!
Effettuare il collegamento alla rete mediante il cavo (20) da
150 cm ad una linea del veicolo protetta da almeno 10 A.
Effettuare l'allacciamento con cautela facendo attenzione al
colore dei cavi!
20
18
19
17
Inserire la spina del cavo del ricevitore IR (17) nella presa (19).
Il collegamento (18) serve per far funzionare il condi-
zionatore Saphir compact tramite un invertitore Truma
TG 1000 sinus (collegamento Com/comunicazione a o b).
I cavi devono avere un gioco tale da consentire di estrarre
l’apparecchio dal doppiofondo con i cavi collegati. Tutti i cavi
devono essere assicurati con fascette!
Per operazioni di manutenzione o riparazione il veicolo deve es-
sere dotato di un sezionatore per il disinserimento di tutti i poli
dalla rete con una distan za di contatto di almeno 3,5 mm.
Controllo di funzionamento /
Supporto del telecomando
Posizionare il supporto del telecomando IR possibilmente in
prossimità del ricevitore IR (12) per consentire il funzionamento
del condizionatore senza dover rimuovere il telecomando dal
supporto.
Alla fine si devono verificare tutte le funzioni dell'impianto in
base alle istruzioni d'uso.
Consegnare al proprietario del veicolo le istruzioni per l'uso con
scheda di garanzia compilata.
