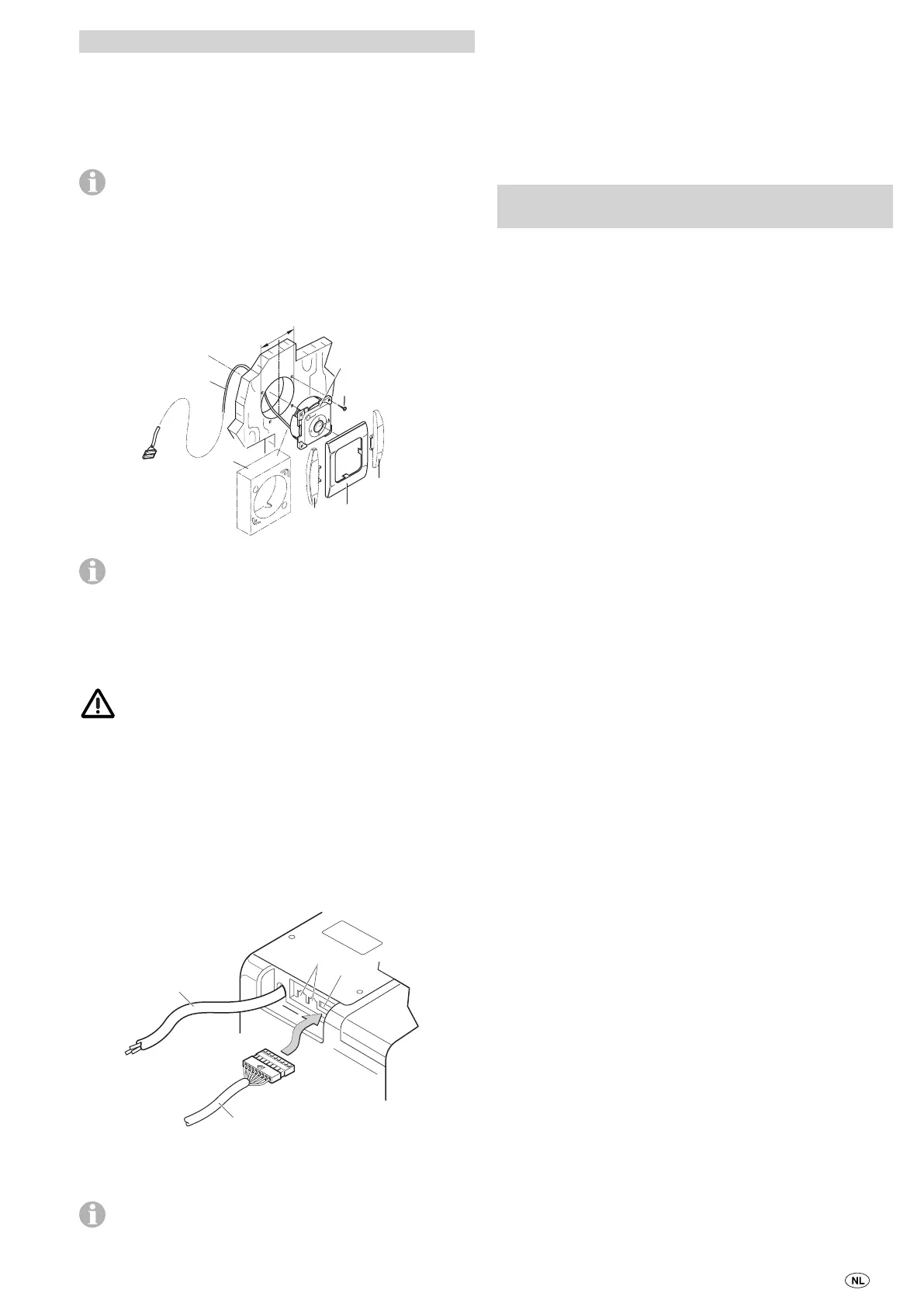

Montage van de IR-ontvanger
Het ontvangstdeel (12) wordt bij voorkeur op de klerenkast
zo gemonteerd dat de afstandsbediening ongehindert op het
ontvangstdeel kan worden gericht (lengte van de aansluit-
kabel 3 m). Eventueel is een verlengsnoer van 3 m leverbaar
(art.-nr. 40090-89100).
Als inbouwmontage van de ontvanger niet mogelijk is,
dan levert Truma desgewenst een opbouwraampje (13 –
art.-nr. 40000-52600) als toebehoren.
Boor een gat Ø 55 mm. De IR-ontvangerkabel (17) naar achte-
ren leiden en de ontvanger met 4 schroeven (14 – niet meege-
leverd) bevestigen. Aansluitend afdekraampje (15) plaatsen en
de kabel (17) naar de airconditioning aanleggen.
Ø 55 mm
16
16
15
13
12
14
17
Tenslotte levert Truma voor het afdekraampje als toebeho-
ren zijdelen (16) in 8 verschillende kleuren (raadpleeg uw
leverancier).
230 V elektrische aansluiting en
aansluiting IR-ontvanger
De elektrische aansluiting mag enkel door een vakman
(in Duitsland b.v. volgens VDE 0100, deel 721/754)
worden uitgevoerd! De hier afgedrukte opmerkingen zijn geen
verzoek aan de leek de elektrische aansluting tot stand te bren-
gen, maar dienen de door u gemachtigde vakman als extra
informaties!
De verbinding naar het net door de 150 cm lange aansluitkabel
(20) aan een in het voertuig met ten minste 10 A beveiligde
leiding tot stand brengen.
In ieder geval op de zorgvuldige aansluiting met de juiste
kabelkleuren letten!
20
18
19
17
Stekker van de IR-ontvangerkabel (17) in het stopcontact (19)
steken.
De aansluiting (18) wordt gebruikt als de Saphir compact
airconditioning via een Truma TG 1000 sinus omvormer
wordt aangedreven (Com-aansluiting/communicatie a of b).
De kabels moeten zoveel speling hebben dat het apparaat met
de aangesloten kabels uit de tussenruimte kan worden gehaald.
Alle kabels moeten met borgklemmen worden beveiligd!
Vóór onderhouds- resp. reparatiewerkzaamheden dient
voertuigzijdig een scheidingsvoorziening ter scheiding van
alle polen van het net met ten minste 3,5 mm contactafstand
voorhanden te zijn.
Controle van de werking /
Houder voor de IR-afstandsbediening
De houder voor de IR-afstandsbediening zo mogelijk in de om-
geving van de IR-ontvanger (12) plaatsen om het gebruik van
de airconditioning mogelijk te maken zonder de afstandsbedie-
ning uit de houder te nemen.
Afsluitend moeten volgens de gebruiksaanwijzing alle funkties
van het toestel worden gecontroleerd.
De gebruiksaanwijzing met uitgevulde garantiekaart dient aan
de bezitter van het voertuig te worden overhandigd.
