25
den bortfalder ethvert garan-
ti- og erstatningskrav.
Figur N: For at sikre en opti-
mal strømforsyning, skal op-
varmningsanlægget tilsluttes
ved det sikrede ledningsnet
(det centrale elektriske anlæg
10 A) med kabel 2 x
2,5 mm
2
(ved længder over
6 m med kabel 2 x 4 mm
2
;
der skal eventuelt tages
hensyn til spændingsfald i
forsyningsledningen). Tilslut
minusledningen ved central-
massen. Ved direkte tilslut-
ning ved batteriet sikres
plus- og minusledningen. Ved
tilslutning (57) anvendes he-
lisolerede fladstik 6,3 mm.
Der må ikke kobles flere for-
brugere på tilførslen!
Ved brug af netdele må der
tages hensyn til, at apparatet
udelukkende må køre med
sikkerheds-lavspænding iflg.
EN 60742!
For tilslutning af flere
12 V-apparater anbefa-
les Trumas batterioplader NT
12/3-18 (art.-nr. 39901-01).
Opladeren (18 A ladestrøm)
er også velegnet til opladning
af blybatterier. Andre ladeap-
parater må kun anvendes
sammen med et 12 V bilbat-
teri som buffer. Net- eller
strømforsyningsapparater
skal have en reguleret 12 V
udgang med en veksel-
strømsandel på under 1 V.
For at skåne batterika-
paciteten anbefaler vi
brugen af solfangere. Ven-
ligst indhent oplysninger hos
specialforretninger.
Elektrisk tilslutning af
sikkerheds-/
aftapningsventilen
Figur G: Ventilen med det rø-
de kabel (kontinuerlig strøm)
(+) tilsluttes til det sikrede
ledningsnet (1 A). Tolederkab-
let tilsluttes til styreenheden
med dobbeltstikket (58). Det
brune kabel (59) er beregnet
til sikkerheds-/aftapningsven-
tilens fjernbetjening (se
brugsanvisning – tilbehør).
Elektrisk
tilslutning 230 V
(Specialudgave)
Den elektriske tilslut-
ning må kun foretages
af en fagmand (i Tyskland i
henhold til VDE 0100, afsn.
721). De foreliggende anvis-
ninger er ikke nogen opfor-
dring til ukyndige om selv at
udføre den elektriske tilslut-
ning. De skal tværtimod fors-
tås som ekstra information til
den fagmand, som De har
bedt om at udføre arbejdet!
Tilslutning til strømforsy-
ningsnettet foretages vha.
kabel 3 x 1,5 mm
2
(f.eks. slan-
geledning H05VV-F) til en for-
delerdåse (ikke indeholdt i le-
veringen).
Det er vigtigt, at der sørges
for omhyggelig tilslutning i de
rigtige farver!
I forbindelse med service- og
reparationsarbejde skal der
forefindes en anordning til
adskillelse af alle poler fra
nettet med mindst 3 mm
kontaktafstand.

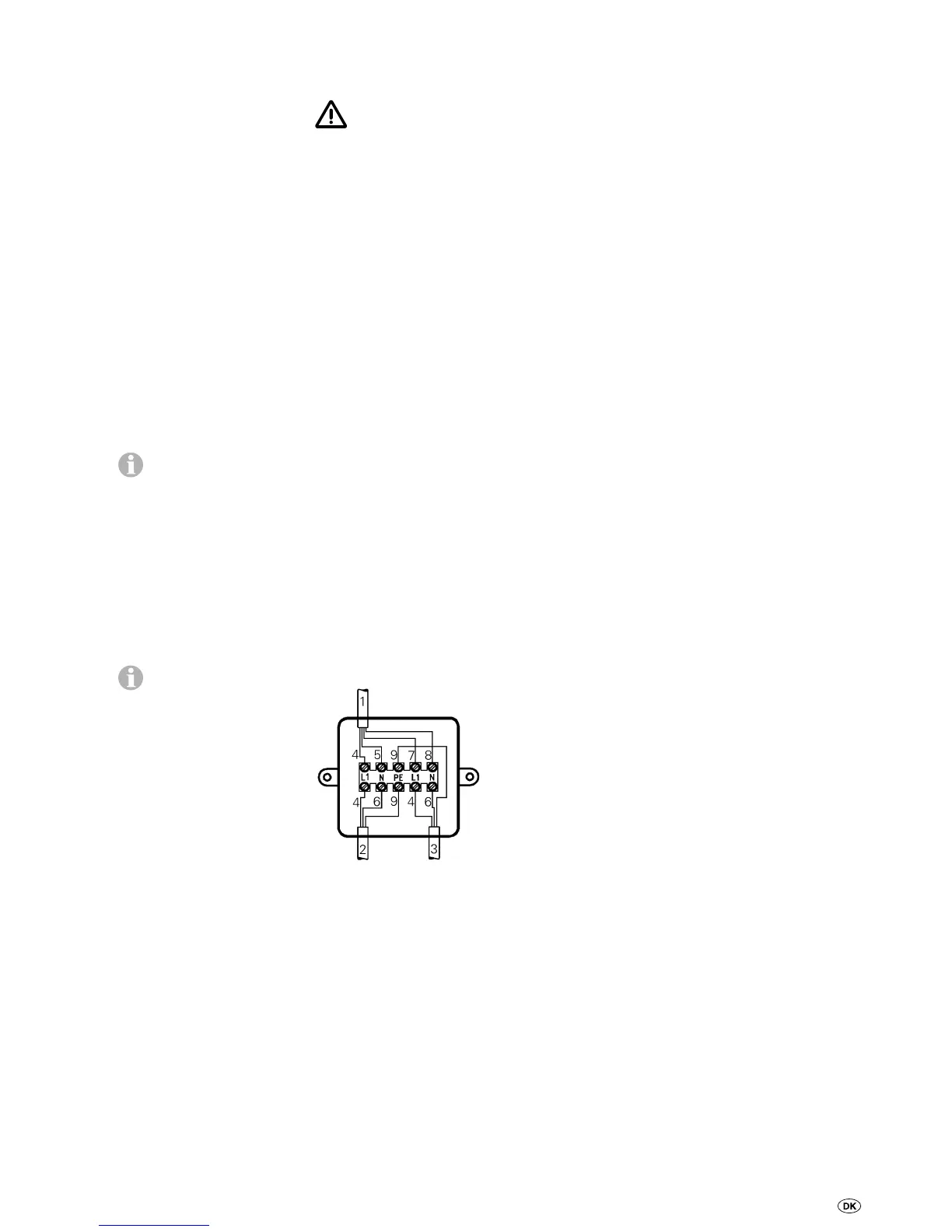

Fordelerdåsen anbringes i
nærheden af apparatet – på
køretøjets bund eller på
væggen (kabellængde
90 cm).
Kabel til betjeningsdel, tilled-
ning 230 V og varmeman-
chetkabel tilsluttes som illu-
streret.
1 = Kabel for betjeningspane
2 = Tilledning 3 x 1,5 mm
2
3 = Varmemanchettens kabel
4 = brun
5 = grøn
6 = blå
7 = gul
8 = hvid
9 = gul/grøn
Alle kabler skal sikres med
spændebånd.
Funktionsprøve
Efter monteringen kontrolle-
res gastilledningens tæthed
iht. tryktabsmetoden. Der ud-
stedes et testcertifikat (i Tysk-
land f.eks. iht. DVGW-
arbejdsbladet G 607 for køre-
tøjer eller G 608 for både).
Derefter skal alle apparatets
funktioner afprøves i henhold
til brugs-anvisningen, især
bør opmærksomheden rettes
på tømningen for vand.
Der ydes ingen garanti for
frostskader!
Brugsanvisningen udleveres
til køretøjets indehaver sam-
men med garantibevis i ud-
fyldt stand.
Advarsler
Den gule mærkat med advar-
selshenvisninger, som følger
med apparatet, skal af
montøren eller køretøjets in-
dehaver placeres på et for
brugeren let synligt sted i
køretøjet (f. eks. på klæde-
skabsdøren)! Hvis mærkaten
mangler, kan den rekvireres
hos Truma.
