26
Tilslutning af
rumtemperaturføler
og betjeningsdel
ved anlægget
Figur N: Fjern øverste
afskærmning for den
elektroniske styreenhed (54)
og tilslutningskablerne fra
rumtemperaturføleren (55) –
man skal ikke være opmærk-
som på polaritet – montér
betjeningsdel (48) og eventu-
elt timer (56). Montér atter
dækslet.
Elektrisk
tilslutning 12 V
Elektriske ledninger, kontak-
ter og styreapparater for
varmeovne skal placeres
således i køretøjet, at disses
fejlfrie funktion ikke kan for-
ringes under normale drifts-
betingelser. Alle udadgående
ledninger skal ved gennems-
kæringen anbringes således,
at der ikke kan ske indtræng-
ning af vandsprøjt.
Før arbejdet med elektriske
komponenter påbegyndes,
skal apparatets forbindelse til
strømforsyningen afbrydes.
Det er ikke tilstrækkeligt at
slukke på betjeningspanelet!
Under elektrisk svejsning på
karosseriet skal forbindelsen
mellem apparat og lednings-
net afbrydes.
Ved forkert polarise-
ring af forbindelserne
er der risiko for kabelbrand.
Desuden bortfalder ethvert
garanti- og erstatningskrav.
Figur N: For at sikre en opti-
mal strømforsyning, skal op-
varmningsanlægget tilsluttes
ved det sikrede ledningsnet
(det centrale elektriske anlæg
10 A) med kabel 2 x
2,5 mm
2
(ved længder over
6 m med kabel 2 x 4 mm
2
;
der skal eventuelt tages
hensyn til spændingsfald i
forsyningsledningen). Tilslut
minusledningen ved central-
massen. Ved direkte tilslut-
ning ved batteriet sikres
plus- og minusledningen. Ved
tilslutning (57) anvendes
helisolerede fladstik 6,3 mm.
Der må ikke kobles flere
forbrugere på tilførslen!
Ved brug af netdele må der
tages hensyn til, at apparatet
udelukkende må køre med
sikkerheds-lavspænding iflg.
EN 60742!
For tilslutning af flere
12 V-apparater anbefa-
ler vi Trumas batterioplader
NT 12/ 3-18 (art.-nr. 39901-
01). Batteriopladeren (18 A
ladestrøm) kan anvendes til
opladning af bly/syre- eller
bly/gelé-batterier. Andre typer
opladere må kun anvendes
med et 12 V-batteri som buf-
fer. Strømforsyningsapparater
skal være forsynet med en re-
guleret 12 V-udgang (veksel-
strømsdelen mindre end 1 V).
For at skåne batterika-
paciteten anbefaler vi
brugen af solfangere. Ven-
ligst indhent oplysninger hos
specialforretninger.
Elektrisk tilslutning
af sikkerheds-/
aftapningsventilen
Figur G: Ventilen med det rø-
de kabel (kontinuerlig strøm)
(+) tilsluttes til det sikrede
ledningsnet (1 A). Tolederkab-
let tilsluttes til styreenheden
med dobbeltstikket (58). Et
50 cm langt forlængerkabel
(art.-nr. 70070-08500) fås
som ekstraudstyr hos Truma.
Sørg for, at kablet ikke
lægges hen over luftforde-
lingsrøret og/eller tempera-
turbelastede dele hos appara-
tet (f.eks. foden)!
Det brune kabel (59) er be-
regnet til sikkerheds-/aftap-
ningsventilens fjernbetjening
(se brugsanvisning – tilbe-
hør).
Elektrisk
tilslutning 230 V
(Specialudgave)
Den elektriske tilslut-
ning må kun foretages
af en fagmand (i Tyskland i
henhold til VDE 0100, afsn.
721). De foreliggende anvis-
ninger er ikke nogen opfor-
dring til ukyndige om selv at
udføre den elektriske tilslut-
ning. De skal tværtimod fors-
tås som ekstra information til
den fagmand, som De har
bedt om at udføre arbejdet!
Tilslutning til strømforsy-
ningsnettet foretages vha.
kabel 3 x 1,5 mm
2
(f.eks. slan-
geledning H05VV-F) til en
fordelerdåse (ikke indeholdt
i leveringen).
Det er vigtigt, at der sørges
for omhyggelig tilslutning i de
rigtige farver!
I forbindelse med service- og
reparationsarbejde skal der
forefindes en anordning til
adskillelse af alle poler fra
nettet med mindst 3,5 mm
kontaktafstand.
Fordelerdåsen anbringes i
nærheden af apparatet – på
køretøjets bund eller på
væggen (kabellængde
90 cm).

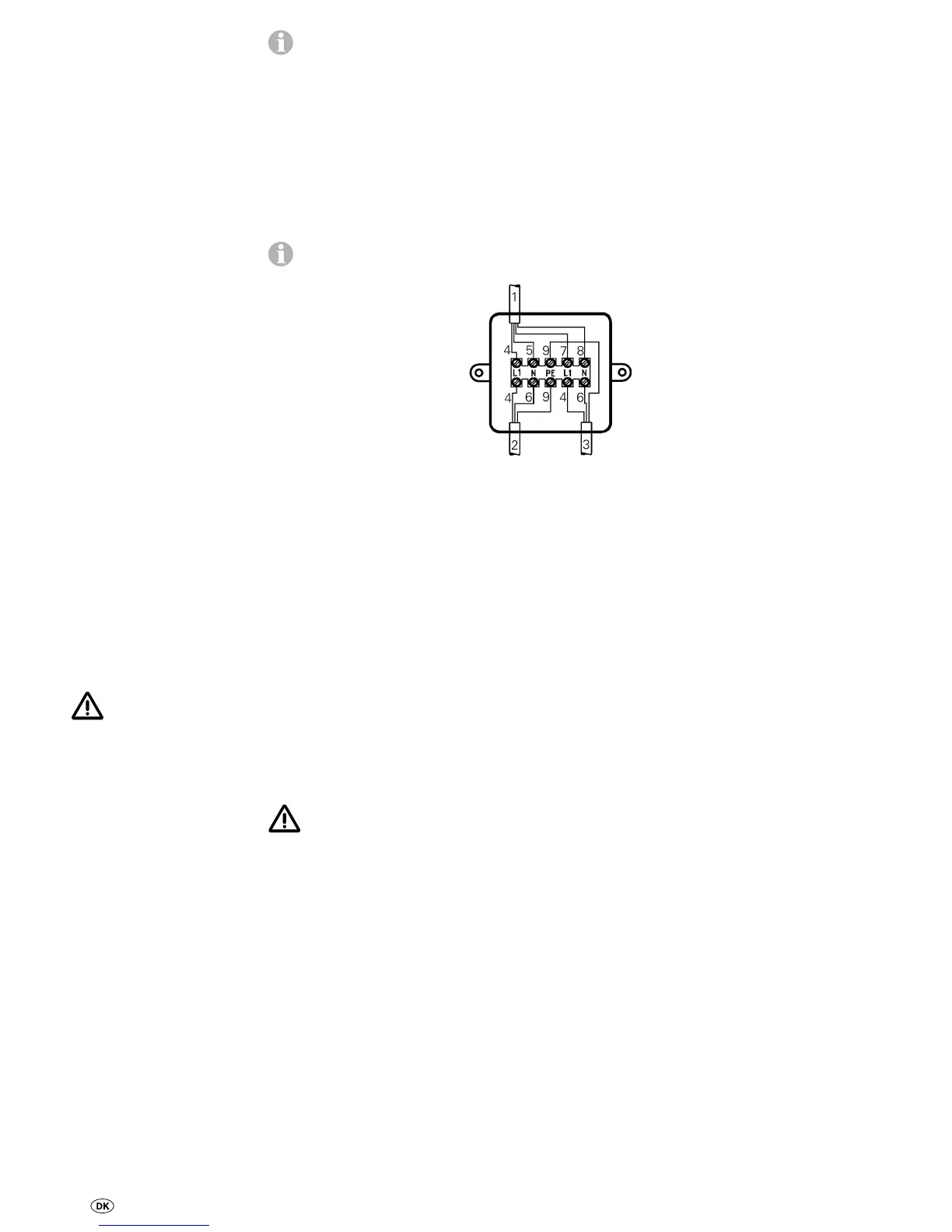

Kabel til betjeningsdel, tilled-
ning 230 V og varmeman-
chetkabel tilsluttes som
illustreret.
1 = Kabel for betjeningsdele
2 = Tilledning 3 x 1,5 mm
2
3 = Varmemanchettens kabel
4 = brun
5 = grøn
6 = blå
7 = gul
8 = hvid
9 = gul/grøn
Alle kabler skal sikres med
spændebånd.
Funktionsprøve
Efter monteringen kontrolle-
res gastilledningens tæthed
iht. tryktabsmetoden. Der
udstedes et testcertifikat
(i Tyskland f.eks. iht. DVGW-
arbejdsbladet G 607 for køre-
tøjer eller G 608 for både).
Derefter skal alle apparatets
funktioner afprøves i henhold
til brugs-anvisningen, især
bør opmærksomheden rettes
på tømningen for vand.
Der ydes ingen garanti for
frostskader!
Brugsanvisningen udleveres
til køretøjets indehaver sam-
men med garantibevis i
udfyldt stand.
Advarsler
Den gule mærkat med advar-
selshenvisninger, som følger
med apparatet, skal af
montøren eller køretøjets in-
dehaver placeres på et for
brugeren let synligt sted i
køretøjet (f. eks. på klæde-
skabsdøren)! Hvis mærkaten
mangler, kan den rekvireres
hos Truma.
