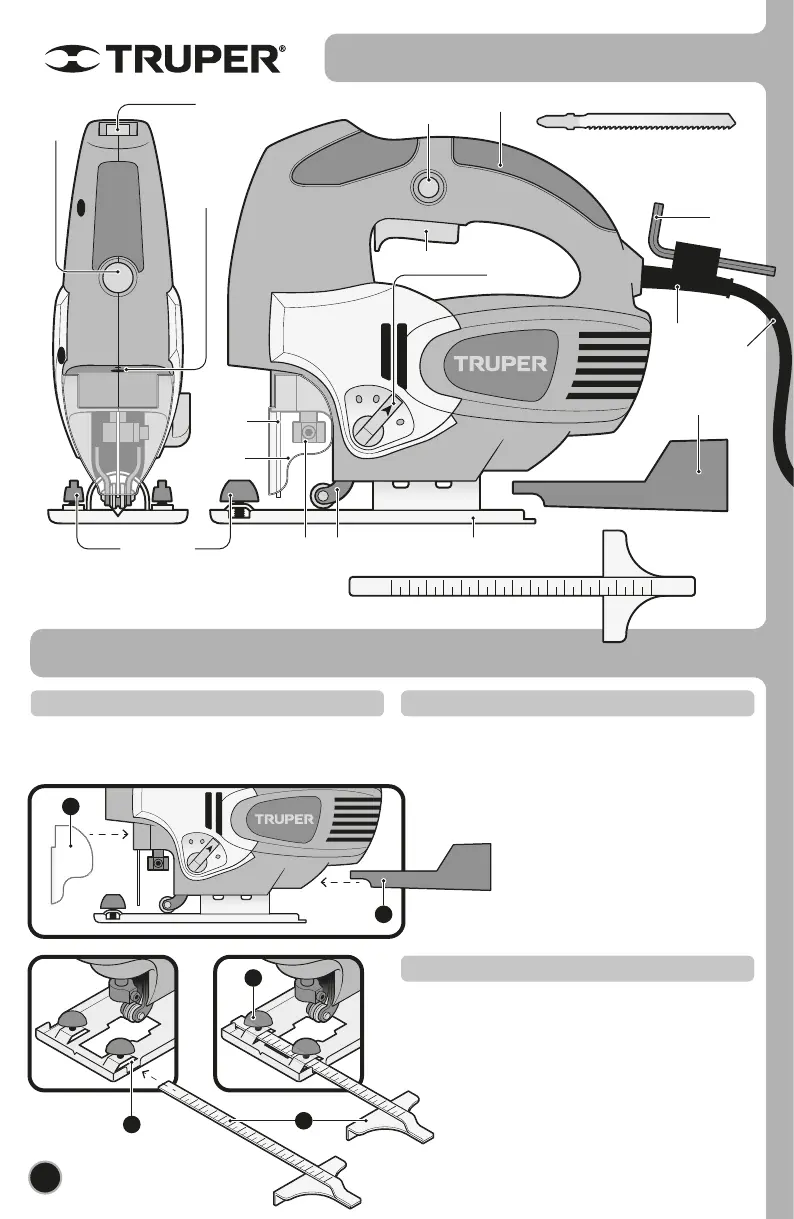

Partes
Control de
acción pendular
Control de
velocidad
Salidas de la
guía láser y del
haz de luz
Interruptor
de guía
láser y haz
de luz
Barra de
protección
Llave
Allen
Cubierta
antipolvo
Botón de
uso continuo
Mango Segueta (3 incluidas)
Interruptor
Colector
de polvo
Protector
de cable
Cable
de alimentación
Guía de
rodillo
Soporte de
la segueta
Perillas de ajuste
de guía paralela
Zapata
inclinable
Guía paralela
6
Ensamble
Monte la cubierta antipolvo (A) en la cabeza de la sierra
caladora. Para retirar la cubierta antipolvo, tómela por los
lados y jálela hacia el frente.
Cubierta antipolvo
Inserte la guía paralela (C) por las aberturas correspon-
dientes (D) que se encuentran en la placa base. Deslice la
guía a la posición deseada y fíjela en su posición con las
perillas de ajuste (E).
Guía paralela
Monte el colector de polvo (B) en la abertura posterior de
la carcasa de la herramienta.
Coloque el tubo de succión de una aspiradora doméstica
al orificio del colector de polvo de la caladora. La
extracción de polvo será más eficiente con la cubierta
antipolvo (A) debidamente colocada.
Colector de polvo
C
D
E
A
B
ESPAÑOL
