Extensión mal alineada
Extensión bien alineada
8

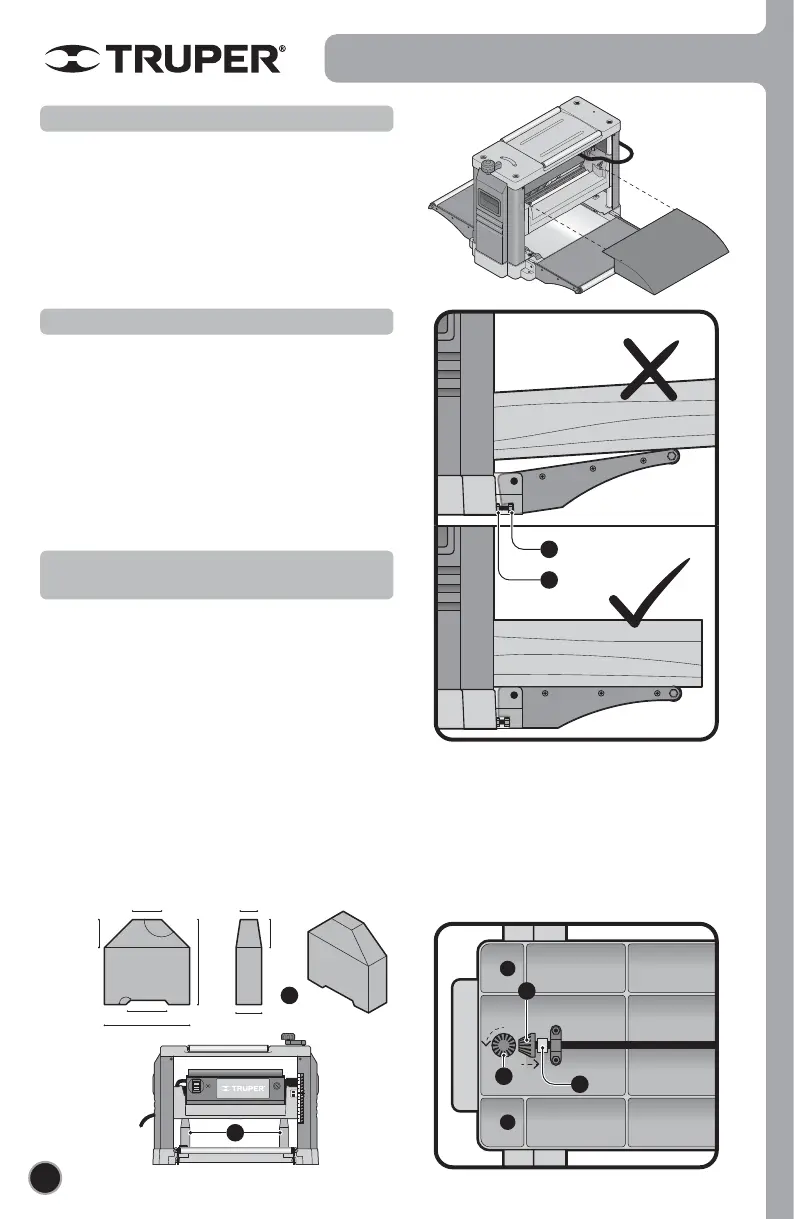

Montaje de la guarda anti-astillas
• La guarda anti-astillas se monta en la parte posterior
del cepillo y se fija con las tuercas de mariposa.
Ajustes
• Las extensiones de la mesa están alineadas de fábrica,
sin embargo con el uso pueden desalinearse.
• Ajuste los dos tornillos de cabeza hexagonal (A) que
funcionan como tope para ambas extensiones (frontal y
posterior) aflojando previamente las tuercas de
seguridad (B).
• Coloque una pieza de canto recta a través de la mesa
principal y la extensión a ajustar para verificar el
alineamiento.
Ajuste de las extensiones de la mesa
• Cepille una pieza de madera y mida su espesor después
del corte. Si el espesor no es igual en ambos lados de la
pieza, el cabezal de corte y la mesa de trabajo no están
debidamente alineadas.
• Para alinearlas utilice dos piezas idénticas de madera
dura, con la forma y medidas que se muestran en la
imagen C para nivelar el cabezal con la mesa.
• Con cuidado recueste el cepillo en su parte posterior.
• Bajo la mesa principal, afloje el seguro (D) del engrane
cónico horizontal (E).
• Desacople los engranes cónicos y gire el engrane cónico vertical (F) para ajustar la altura del lado correspondiente.
Girar el engrane un paso de diente en sentido contrario a las manecillas del reloj equivale a un incremento del
espesor de cepillado de 0,12 mm.
• Después de hacer el ajuste acople y asegure los engranes cónicos.
• De ser necesario repita el procedimiento del lado contrario.
Alineación de la mesa de trabajo
y el cabezal de corte
A
D
B
C
C
F
E
135°
125°
