Eje recto
a
b
Mango
La desmalezadora también
puede ser utilizada con sierras
circulares (no incluidas) que no
rebasen el diámetro de la
cuchilla incluida.
7
Ensamblado
• Separe la abrazadera de la montura del eje recto
aflojando la perilla de fácil ajuste (a).
• Coloque el mango en la montura del eje recto.
• Asegure el mango en su lugar fijando y apretando
firmemente la perilla de fácil ajuste.
• Para girar el mango, afloje la perilla de fácil ajuste y gire
90° el mango (b). Esto es útil para almacenar y transportar
la desmalezadora.
Mango
• Asegure la guarda al cabezal de corte con la abrazadera y
los pernos incluidos (A).
• Si utiliza el carrete de hilo, use la guarda con el faldón (B)
incluido.
• Si utiliza la cuchilla o sierra circular retire el tornillo en la
parte posterior de la guarda (C), presione los 2 clips (D) y
retire el faldón.
Guarda

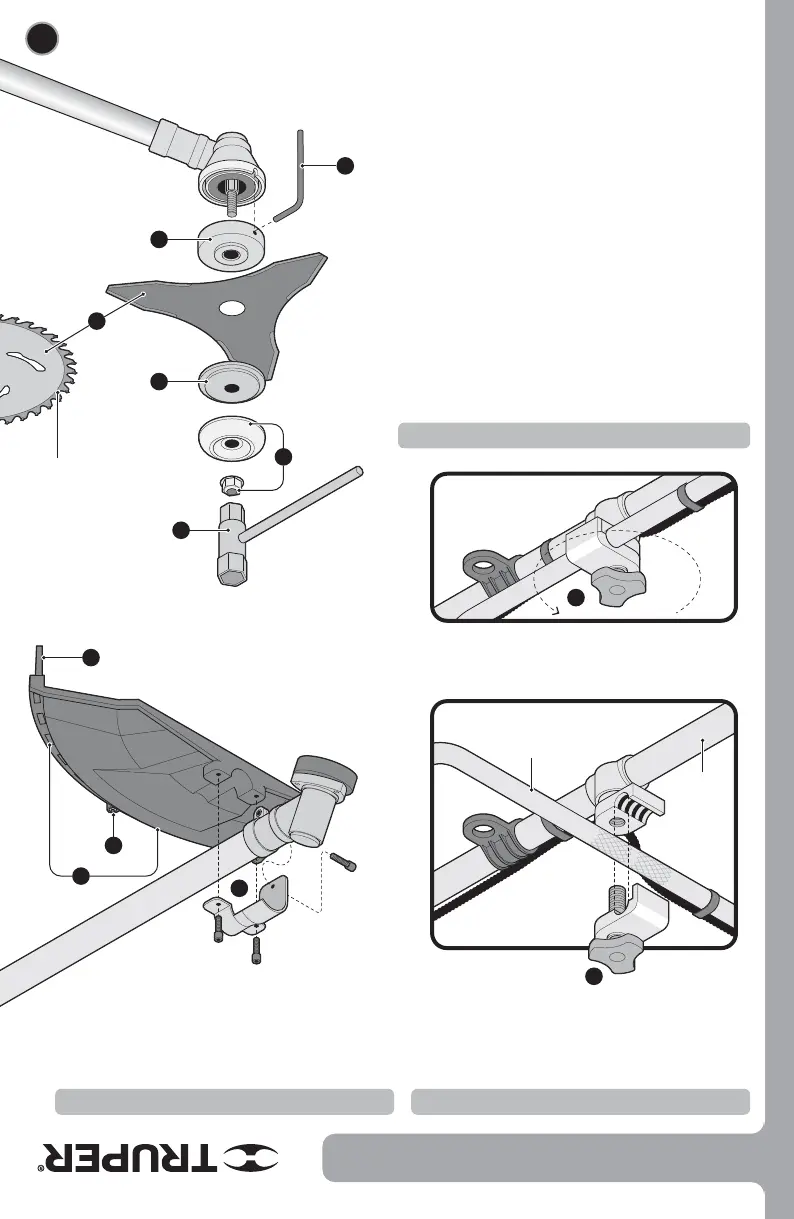

• Coloque el plato a presión sobre el cabezal de corte (1).
• Coloque la cuchilla o sierra circular sobre el plato a presión,
asegurando que el sentido de giro, de la cuchilla o sierra circular sea
el mismo que el marcado sobre la guarda (2).
• Coloque la brida sobre la cuchilla o sierra circular (3).
• Coloque la cubierta y la tuerca de seguridad (4).
• Inserte la llave allen en el costado del plato a presión para bloquear
el eje (5) y apriete la tuerca de seguridad en sentido antihorario con
la llave incluida (6).
• Utilice la guarda sin el faldón, consulte el apartado de guarda.
Instalación de la cuchilla o sierra circular
5
3
6
D
A
B
C
1
2
4
