Montaje
Seguro
del eje
Collarín.
Dos incluidos: de 6,3 mm (1/4”)
y de 12,7 mm (1/2”)
Llave
Perilla de
ajuste fino
Extractor
de polvo
Pernos de
seguridad
Orificios
Guía
copiadora
Broca
6
• Desconecte la rebajadora de la fuente de
alimentación.
• Coloque la rebajadora de lado en la mesa con la
base apuntando hacia usted.
• Oprima el seguro del eje para evitar que éste gire.
• Sin soltar el seguro del eje afloje la tuerca del
collarín con la llave girándola hacia la izquierda.
• Coloque la broca y apriete la tuerca del collarín
girándola hacia la derecha.
• Suelte el seguro del eje y asegúrese de que la
broca quedó bien colocada antes de encender la
rebajadora.
• Para retirar la broca solamente oprima el seguro
del eje y afloje la tuerca del collarín con la llave.
Instalación de la broca

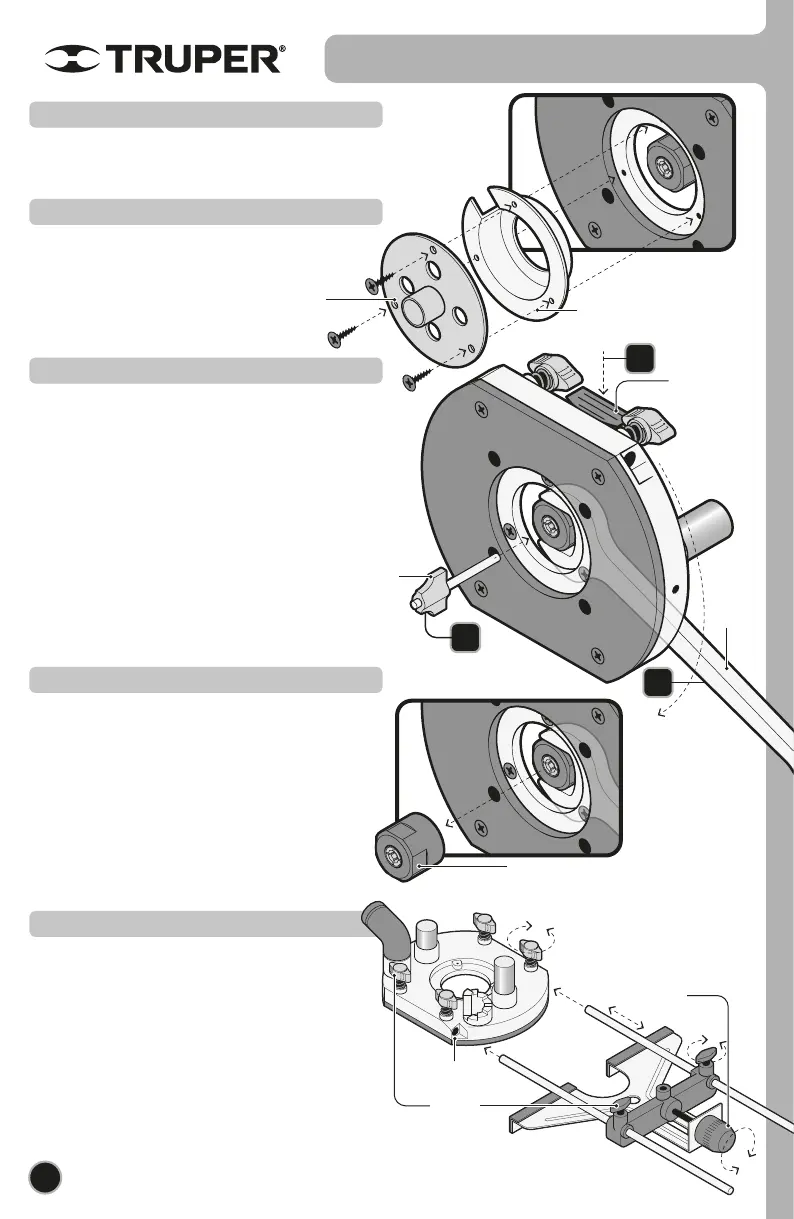

• Antes de colocar la broca en el collarín instale el
extractor de polvo como se indica en la ilustración.
Instalación del extractor de polvo (opcional)
• Antes de colocar la broca en el collarín instale la
guía copiadora como se indica en la ilustración.
Instalación de la guía copiadora (opcional)
• Desconecte la rebajadora de la fuente de
alimentación.
• Coloque la rebajadora de lado en la mesa con la
base apuntando hacia usted.
• Retire la broca como se explica arriba.
• Retire el collarín del eje roscado, con ayuda de la
llave.
• Coloque el collarín del diámetro requerido en el
eje roscado.
Reemplazo del collarín
• Deslice las varillas de la guía paralela en los
orificios de la base de la rebajadora y apriete los
pernos de seguridad.
• Deslice la guía paralela en las varillas a la distancia
deseada y apriete sus pernos de seguridad.
• Para el ajuste fino de la distancia de la guía, gire la
perilla de ajuste fino.
Instalación y ajuste de la guía paralela
1
2
3
ESPAÑOL
(Imagen de referencia con
accesorios para ROU-NX2,
ROU-N3 muy similar)
