18 TFM Series Quick Start Guide 19
Vielen Dank, dass Sie sich für ein Turbosound-Lautsprecherprodukt für Ihre Anwendung entschieden haben. Wenn Sie weitere Informationen zu diesem oder einem
anderen Produkt wünschen, besuchen Sie bitte unsere Website unter turbosound.com.
Auspacken des Lautsprechers
Überprüfen Sie das Gerät nach dem Auspacken sorgfältig auf Beschädigungen. Wenn ein Schaden festgestellt wird, benachrichtigen Sie bitte sofort Ihren Lieferanten.
Sie als Empfänger müssen einen Anspruch geltend machen. Bitte bewahren Sie alle Verpackungen für den Fall einer zukünftigen Rücksendung auf.
System Anforderungen
Die Modelle TFM122M und TFM152M sind umschaltbare Passiv- / Bi-Amp-2-Wege-Lautsprecher.
Passiver Betrieb (voller Reichweite oder mit einem Subwoofer) erfordert 1 Verstärkerkanal und 1 Controller-Kanal. Das Eingangssignal wird intern mit einer passiven
Frequenzweiche zwischen den Niederfrequenz- und Hochfrequenztreibern aufgeteilt. Der Bi-Amp-Betrieb (Vollbereich oder mit einem Subwoofer) erfordert 2
Verstärkerkanäle und 2 Controller-Kanäle, einen für niedrige Frequenzen und einen für hohe Frequenzen. Das Eingangssignal wird zwischen dem Niederfrequenz- und
dem Hochfrequenztreiber in der Steuerung aufgeteilt und die einzelnen verstärkten Signale werden dem Lautsprechereingang zugeführt.
Die korrekten Controller-Einstellungen für den Betrieb aller Modelle und Subwoofer können von turbosound.com heruntergeladen werden und sind auch als Geschenk
für Lab Gruppen-Verstärker und für LAKE LM-Prozessoren erhältlich. Um eine Verschwendung von Verstärkerleistung zu vermeiden, sollten Sie ein Hochleistungs-
Lautsprecherkabel mit einer Mindestdrahtgröße von 1,5 mm (16 AWG) und vorzugsweise 2,5 mm (14 AWG) für längere Laufzeiten verwenden. Beachten Sie bei
extremen Kabellängen die Kabelimpedanz und Widerstandsverluste. Achten Sie immer auf die richtige Polarität.
Überlegungen zum Verstärker
Die Lautsprecher der TFM-Serie sind für die Verwendung mit Verstärkern der Lab Gruppen PLM + -Serie oder Controllern der LAKE LM-Serie optimiert, die
in Kombination mit Lab Gruppen FP-Verstärkern verwendet werden. Auf der Turbosound-Website können Sie alle DSP-Einstellungen für jede Konguration
herunterladen. Die Verwendung der Verstärkung und Verarbeitung durch Dritte wird nur unter Verwendung der Matrix der manuellen Einstellungen
sowie des auf der Turbosound-Website bereitgestellten Limiter-Rechners empfohlen. Die Lautsprechergehäuse der TFM-Serie sollten von hochwertigen
Leistungsverstärkern angetrieben werden, die für den professionellen Einsatz konzipiert sind. Leistungsverstärker sollten in der Lage sein, eine langfristige
Breitbandleistung zu liefern, die der Hälfte der Spitzenleistung des Lautsprechers bei der angegebenen Nennimpedanz entspricht. Die Verwendung
von Verstärkern mit geringer Leistung muss vermieden werden, da stark abgeschnittene Signale bleibende Lautsprecherschäden verursachen können.
Begrenzer, Frequenzweichen und Ausgleichspunkte müssen gemäß den auf der Turbosound-Website angegebenen Einstellungen festgelegt werden. Dies
gewährleistet die optimale Klangqualität und langfristige Zuverlässigkeit sowie den Schutz vor Beschädigungen.
Es werden Neutrik SpeakON NL4-Verriegelungseingangsanschlüsse mitgeliefert, die Optionen für den Eingangs- und Verbindungsbetrieb, den passiven
Betrieb und den Bi-Amp-Betrieb ermöglichen.
Modell TFM122M TFM152M
Modus Passiv Bi-Amp LF Bi-Amp HF Passiv Bi-Amp LF Bi-Amp HF
Impedanz 8 8 8 8 8 8
Minimale
Verstärkerleistung
Kontinuierlich
RMS
350 W 310 W 40 W 350 W 310 W 40 W
Gipfel 1400 W 1240 W 400 W 1400 W 1240 W 400 W

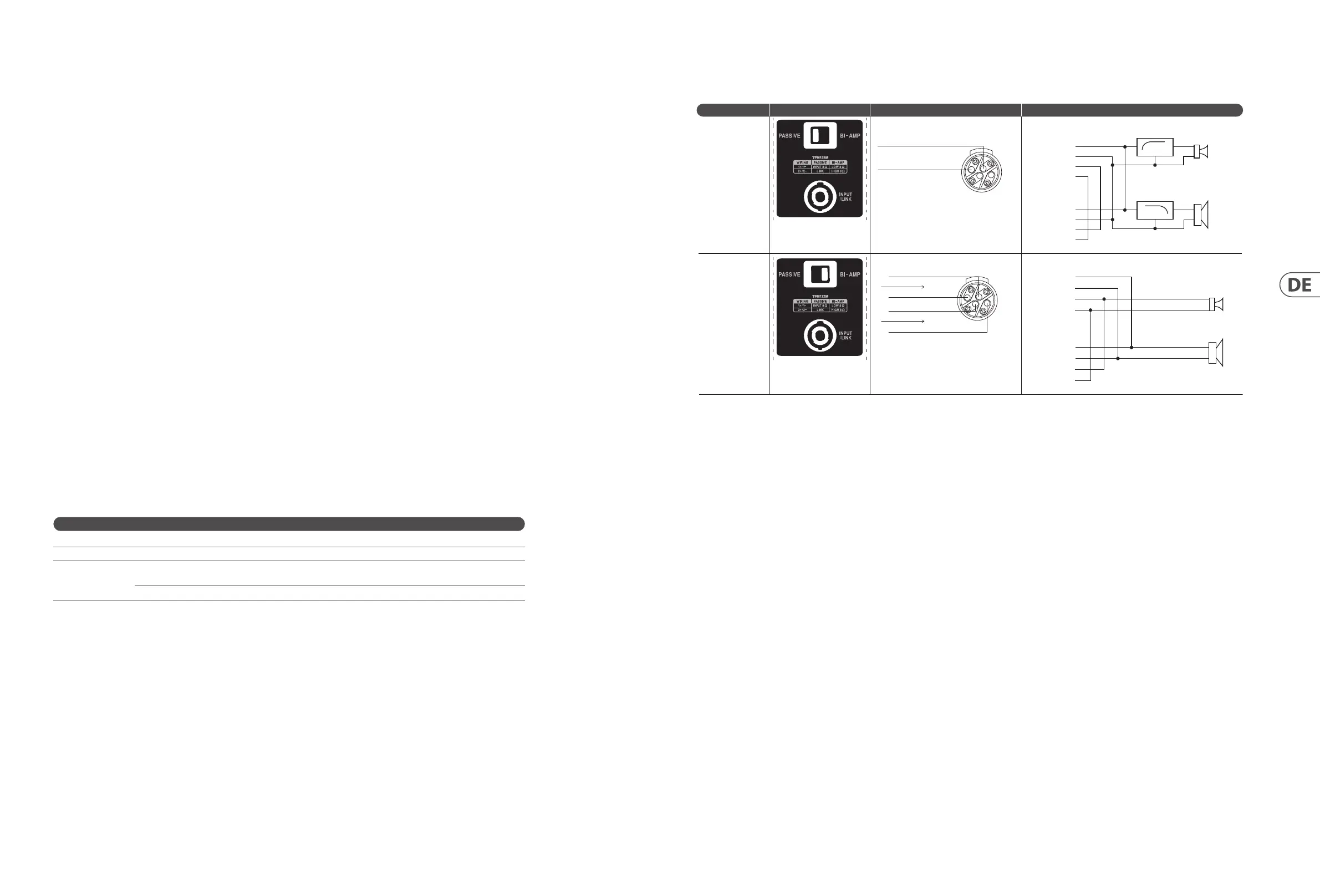

Modus Rückseite Verbinder Internes Schema
Passive
Bi-Amp
HPF
HF
NL4
Input/
Link
1+
1 -
2+
2 -
>
>
>
>
>
>
>
>
1+
1 -
2+
2 -
NL4
Input/
Link
LPF
LF
HF
NL4
Input/
Link
1+
1 -
2+
2 -
>
>
>
>
>
>
>
>
1+
1 -
2+
2 -
NL4
Input/
Link
LF
speakON NL4
1-
2-
2+
1+
PASSIVE, Input Full Range -
PASSIVE, Input Full Range +
speakON NL4
BI-AMP, Input Low +
BI-AMP, Input Low -
BI-AMP, Input High +
BI-AMP, Input High -
1-
2-
2+
1+
Amplier Channel 1
Amplier Channel 2
Verbindungen
Modelle: TFM122M und TFM152M
Montage und Befestigung
Zweiwegeschränke der TFM-Serie sind mit Stangenhalterungen für den tragbaren Einsatz an 35-mm-Lautsprecherständern oder -stangen ausgestattet.
