24 TFM Series Quick Start Guide 25
Dank u voor het kiezen van een Turbosound-luidsprekerproduct voor uw toepassing. Als u meer informatie wilt over dit of een ander product, bezoek dan onze website
op turbosound.com.
De luidspreker uitpakken
Controleer het apparaat na het uitpakken zorgvuldig op beschadigingen. Als er schade wordt geconstateerd, neem dan onmiddellijk contact op met uw leverancier. U,
de geadresseerde, moet een claim indienen. Bewaar alstublieft alle verpakking voor toekomstige retourzendingen.
Systeem vereisten
De modellen TFM122M en TFM152M zijn schakelbare passieve / bi-amp 2-wegluidsprekers.
Passieve werking (volledig bereik of met een subwoofer) vereist 1 versterkerkanaal en 1 controllerkanaal. Het ingangssignaal wordt intern verdeeld tussen de
laagfrequente en hoogfrequente drivers met een passieve crossover. Bi-amp-werking (volledig bereik of met een subwoofer) vereist 2 versterkerkanalen en 2
controllerkanalen, één voor lage frequenties en één voor hoge frequenties. Het ingangssignaal wordt verdeeld over de laagfrequente en hoogfrequente driver in de
controller en de individuele versterkte signalen worden naar de luidsprekerinvoer gevoerd.
De juiste controllerinstellingen voor alle modellen en subwoofers kunnen worden gedownload van turbosound.com, en zijn ook verkrijgbaar als cadeau voor Lab
Gruppen-versterkers en voor LAKE LM-processors. Om verspilling van versterkervermogen te voorkomen, dient u luidsprekerkabel voor zwaar gebruik te gebruiken
met een minimale draaddikte van 1,5 mm (16 AWG), en bij voorkeur 2,5 mm (14 AWG) voor langere afstanden. Houd bij extreme kabellengtes rekening met
kabelimpedantie en weerstandsverliezen. Let altijd op de juiste polariteit.
Overwegingen bij de versterker
De luidsprekers uit de TFM-serie zijn geoptimaliseerd voor gebruik met de Lab Gruppen PLM + -serie versterkers of LAKE LM-serie controllers die worden
gebruikt in combinatie met Lab Gruppen FP-versterkers. Een volledige reeks DSP-instellingen voor elke conguratie is beschikbaar om te downloaden op
de Turbosound-website. Het gebruik van versterking en verwerking door derden wordt alleen geadviseerd met behulp van de matrix met handmatige
instellingen en de limitercalculator op de Turbosound-website. Luidsprekerbehuizingen uit de TFM-serie moeten worden aangedreven door hoogwaardige
eindversterkers die zijn ontworpen voor echt professioneel gebruik. Eindversterkers moeten breedbandvermogen op lange termijn kunnen leveren
dat gelijk is aan de helft van het piekvermogen van de luidspreker bij de aangegeven nominale impedantie. Het gebruik van versterkers met een te
laag vermogen moet worden vermeden, aangezien sterk afgekapte signalen permanente schade aan de luidsprekers kunnen veroorzaken. Limiters,
crossovers en egalisatiepunten moeten worden ingesteld in overeenstemming met de instellingen op de Turbosound-website. Dit zorgt voor een optimale
geluidskwaliteit en betrouwbaarheid op lange termijn, evenals bescherming tegen beschadiging.
Neutrik speakON NL4 vergrendelingsingangsconnector (en) worden meegeleverd, waardoor opties voor input en link, passieve en bi-amp-werking
mogelijk zijn.
Model TFM122M TFM152M
Modus Passive Bi-amp LF Bi-amp HF Passive Bi-amp LF Bi-amp HF
Impedantie 8 8 8 8 8 8
Minimum
Versterker
Vermogen
Continu
RMS
350 W 310 W 40 W 350 W 310 W 40 W
Piek 1400 W 1240 W 400 W 1400 W 1240 W 400 W

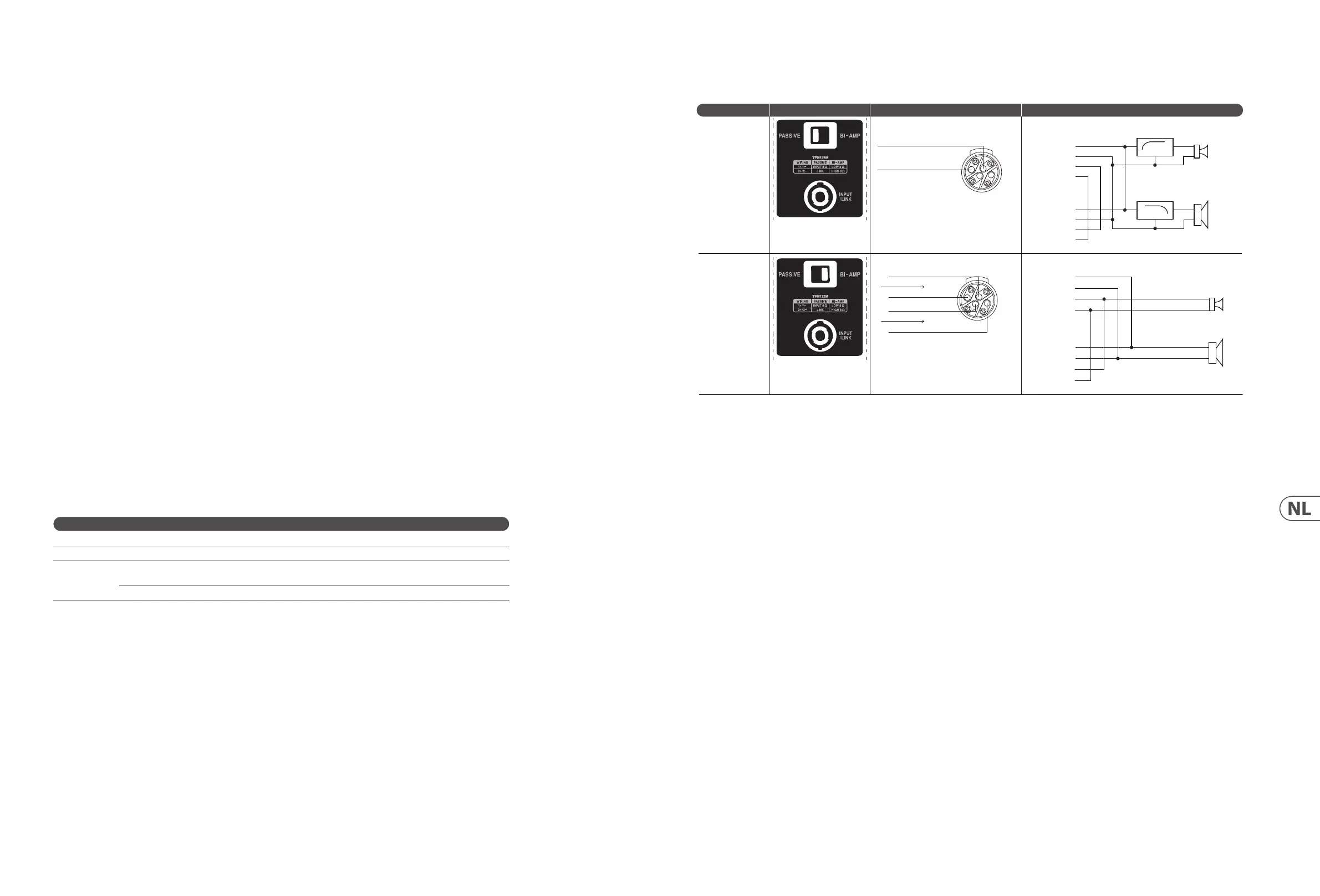

Modus Achterpaneel Connector Intern schema
Passive
Bi-Amp
HPF
HF
NL4
Input/
Link
1+
1 -
2+
2 -
>
>
>
>
>
>
>
>
1+
1 -
2+
2 -
NL4
Input/
Link
LPF
LF
HF
NL4
Input/
Link
1+
1 -
2+
2 -
>
>
>
>
>
>
>
>
1+
1 -
2+
2 -
NL4
Input/
Link
LF
speakON NL4
1-
2-
2+
1+
PASSIVE, Input Full Range -
PASSIVE, Input Full Range +
speakON NL4
BI-AMP, Input Low +
BI-AMP, Input Low -
BI-AMP, Input High +
BI-AMP, Input High -
1-
2-
2+
1+
Amplier Channel 1
Amplier Channel 2
Verbindingen
Modellen: TFM122M en TFM152M
Montage en bevestiging
De tweewegkasten van de TFM-serie zijn uitgerust met paalmontage-aansluitingen voor draagbaar gebruik op 35 mm luidsprekerstatieven of -palen.
