TWO TREES TTC450 Pro - Page 20

X+
Z-
Z+
X-
Y-
Y+
Platzieren Sie den
775-Spindelmotor im
Motorfutter. M5X12-Lin-
senkopfschrauben
befestigen die Rückseite
Roter Punkt mit rotem
Kabel verbunden.
DE
Richten Sie TTC450 Pro ein
31
Richten Sie TTC450 Pro ein
32
Erforderliche Teile
775 Spindelmotor*1
775 Motorfutter*1
3,0 Sechskantschlüssel
4,0 Sechskantschlüssel
M5X12-Schraube*2
Topfkopfschraube M5X12*2

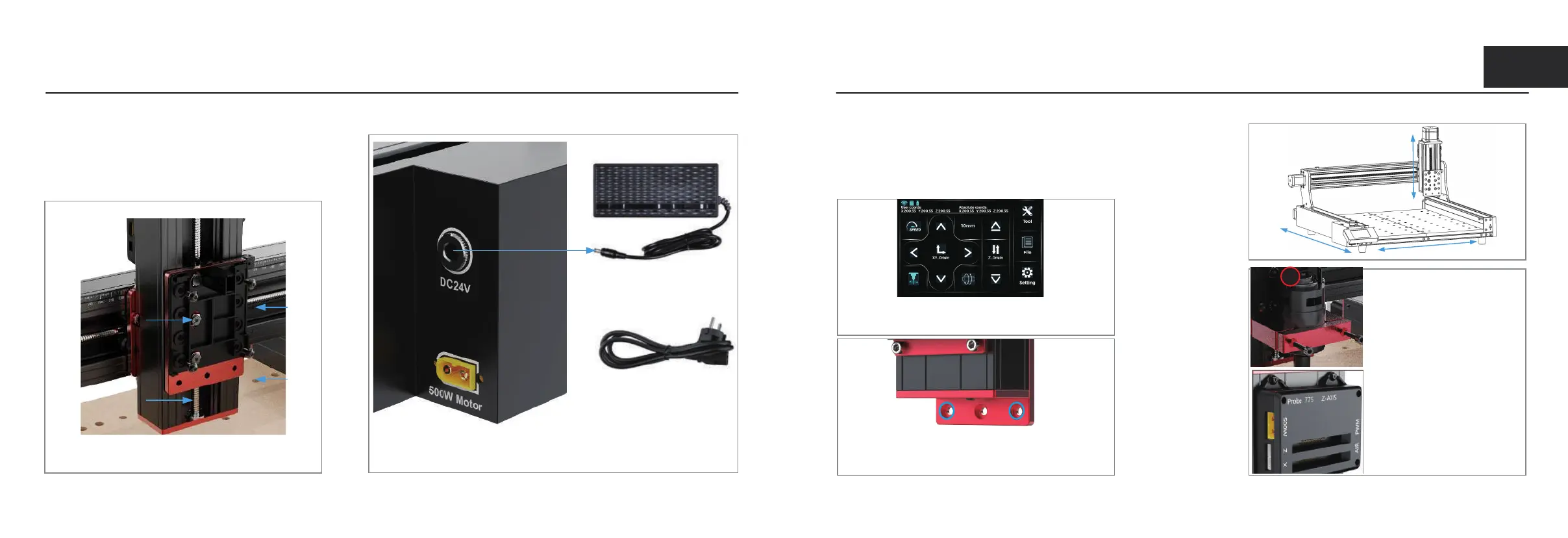

Schritt 5 ：Installation des Motorspannfutters
Erforderliche Teile
M5X8-Schrauben durch die Motorschutzabdeckung,
um die Z-Achsen-Baugruppe zu verriegeln.
Schritt 4 ：Montage des Motorgehäusesockels und Zugang zur Stromversorgung
AC-Adapter*1
Netzkabel*1
M5X8-Schraube*4
M5X12-Schrauben befestigen das Motorfutter durch
die anderen beiden Löcher der Z-Achsen-Baugruppe.
Klicken Sie auf die X-Achse, um sich nach rechts zu
bewegen. Klicken Sie auf die Z-Achse, um sich nach
unten zu bewegen.
500-W-Spindeleingang
AC-Adapter
Netzkabel
Verbinden Sie das Netzteil mit dem Netzkabel und stecken Sie es in das
Steckdose der Maschine an, um die Maschine mit Strom zu versorgen.
Z+
Z-
X+X-
Y-
Y+
