EIL/MAN/002: REVISION 6 Date: July 2007 Page 49
Câblage d’interface en parallèle

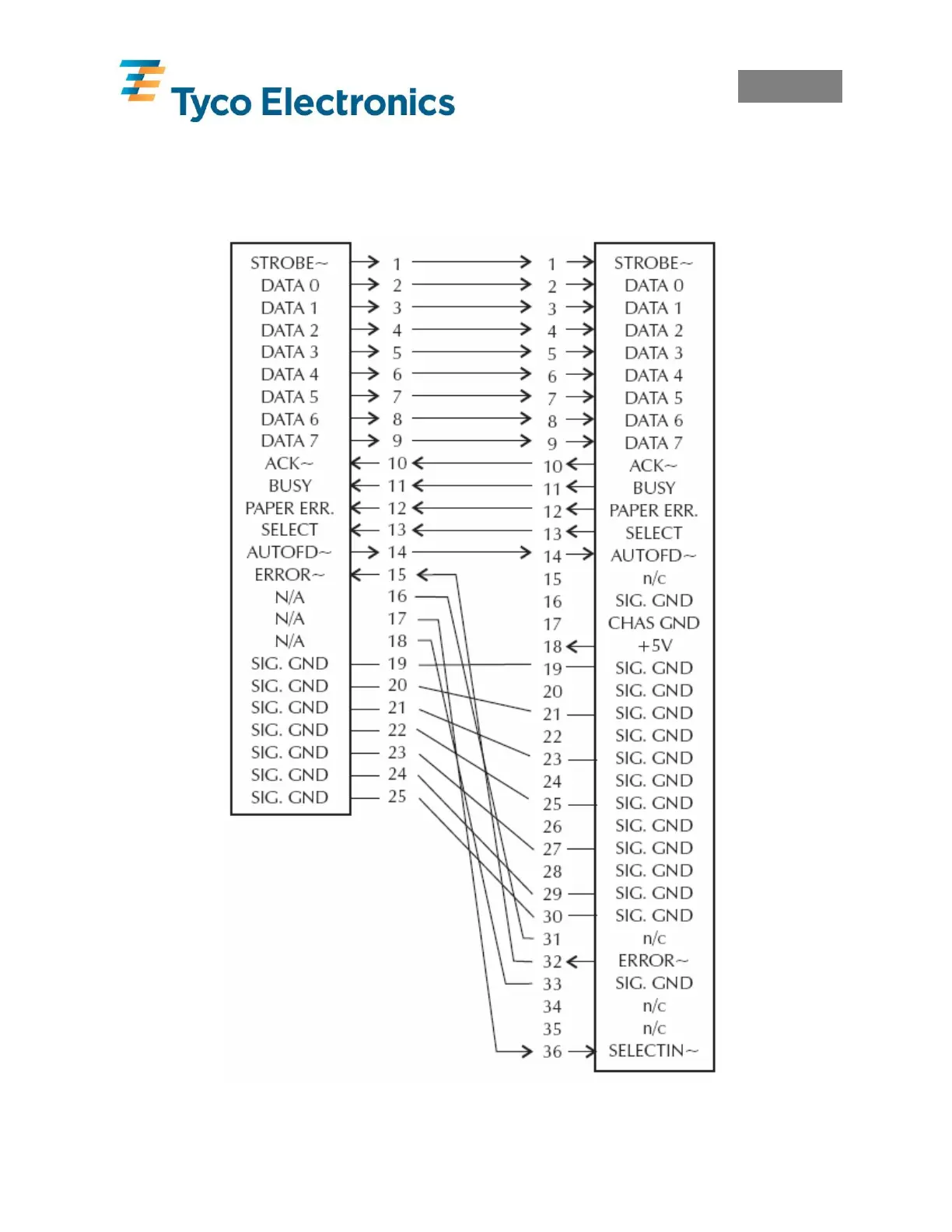

La figure ci-dessous montre le câblage requis pour utiliser l’interface d’imprimantes en parallèle
Centronics.
Male DB-25 to Male Centronics Cable
+5 volts à 300 mA pour appareil externe (par ex., KDU ou scanner)
Hôte
Imprimante
DB-25
Fiche
Centronic
s
