Anhang B
Interfacekabel-Verdrahtung
Serielle Interface-Verdrahtung

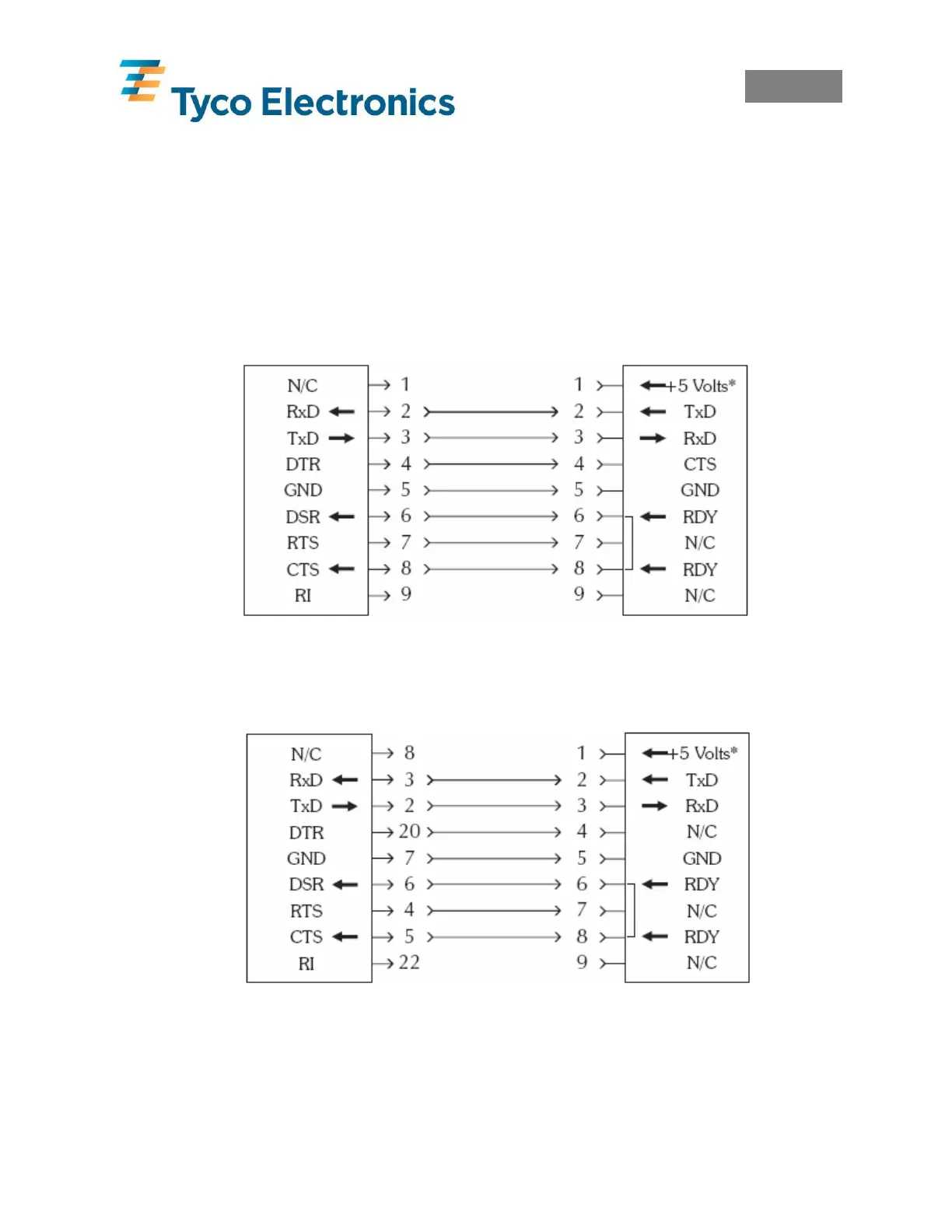

Die nachfolgende Abbildung zeigt die zur Nutzung des RS-232 seriellen Druckerinterfaces
benötigte Verdrahtung.
Host
Drucker
DB-9
Pin #
DB-9
Pin #
Buchse DB9 an Stecker DB-9
Host
Drucker
DB-9
Pin #
DB-9
Pin #
Buchse DB-25 an Stecker DB-9
* +5 Volt/150 mA für externe Geräte (z. B. KDU oder Scanner)
