Deutsch
EIL/MAN/002: REVISION 6 Date: July 2007 Page 74
Parallele Interface-Verdrahtung

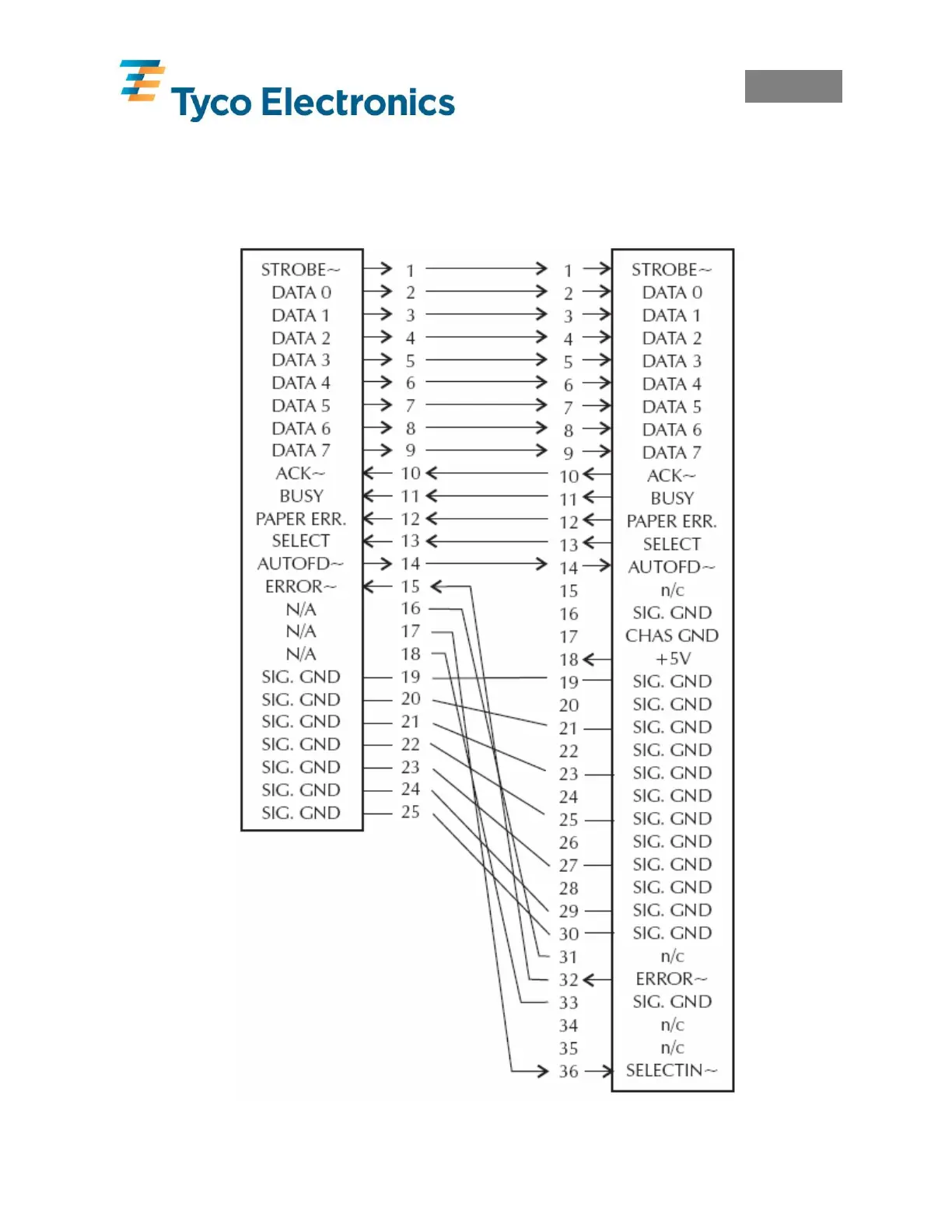

Die nachfolgende Abbildung zeigt die zur Nutzung des Centronics parallelen Druckerinterfaces
benötigte Verdrahtung.
Host
Drucker
DB-25
Pin #
Centronics
Pin #
Stecker DB-25 an Centronics-Steckerkabel
+5 Volt/300 mA für externe Geräte (z. B. KDU oder Scanner)
