EIL/MAN/002: REVISION 6 Date: July 2007 Page 48
Annexe B
Câblage du câble d’interface
Câbles d’interface en série

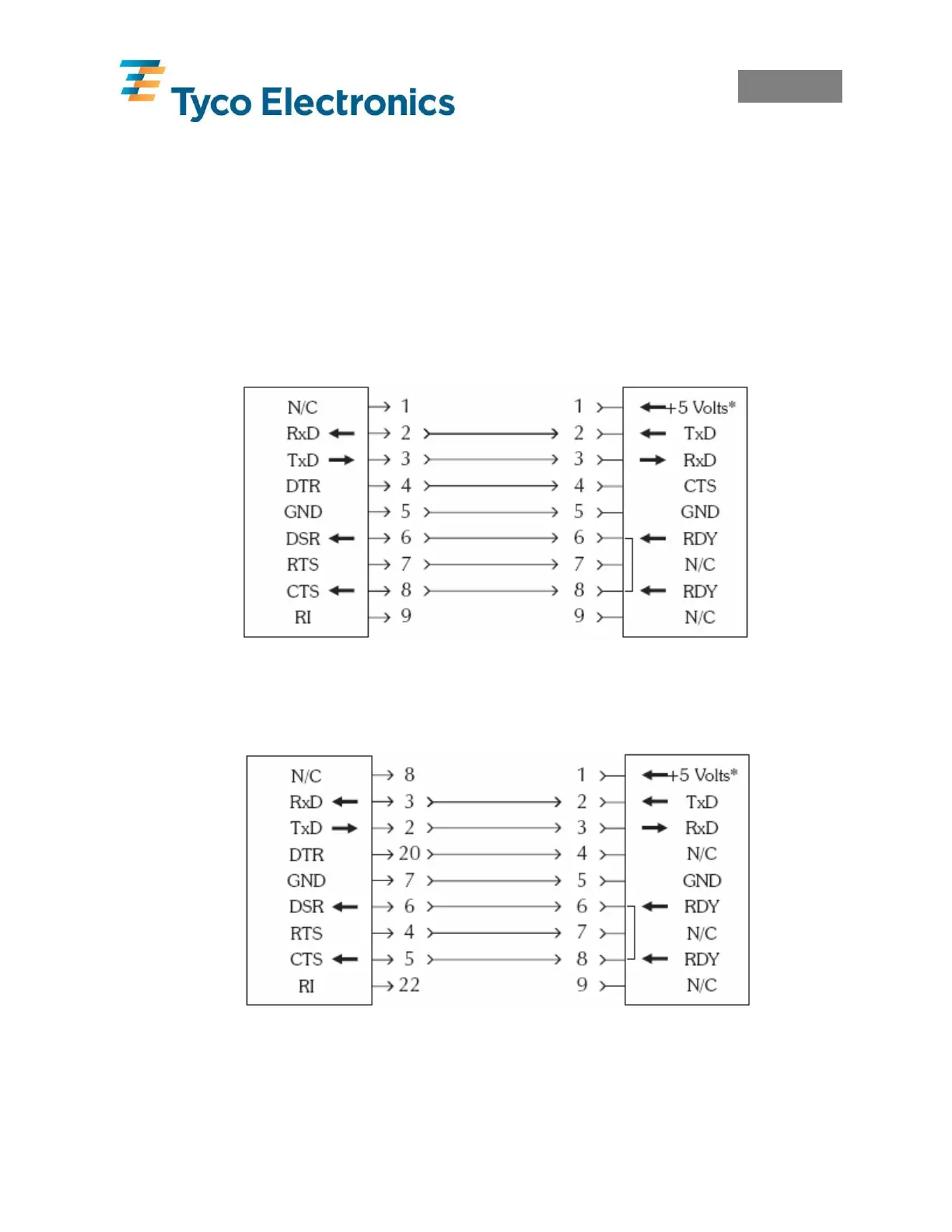

La figure ci-dessous montre le câblage requis pour utiliser l’interface d’imprimantes en série
RS-232.
DB-9
Fiche #
DB-9
Fiche #
DB9 femelle à DB-9 mâle
DB-9
Fiche #
DB-9
Fiche #
DB-25 femelle à DB-9 mâle
* +5 volts à 150 mA pour appareil externe (par ex., KDU ou scanner)
