TYPHOON H PLUS
01 Ein/Aus-Schalter
02 Sonar
03 RealSense™
C23
01 Kamera-LED-Statusanzeige
02 Kameralinse
03 5-GHz-Antenne
ST16S
01 Start/Stopp-Taste für die Motoren
02 Gimbal-Schwenkmodus-Schalter
(Follow Mode/Follow Pan
Controllable Mode/Global Mode)
03 Gimbal-Neigungsmodusschalter
(Angle Mode/Velocity Mode)
04 Gimbal-Schwenksteuerung-Knopf
05 Beschleunigungs-/Höhensteuerung (Mode 2)
Höhenruder-/Steigungssteuerung (Mode 1)
06 Ruder/Giersteuerung(Mode 2 und Mode 1)
07 Auslöser für Fotos
08 Landegestellschalter
09 Hindernisvermeidungsschalter
10 Flugmodus-Auswahlschalter
11 Höhenruder-/Steigungssteuerung (Mode 2)/
Beschleunigungs-/Höhensteuerung (Mode 1)
12 Querruder-/Rollsteuerung (Mode 2 und Mode 1)
13 Start/Stopp-Taste für Videoaufnahmen
14 Ein/Aus-Schalter
15 2,4-GHz-Antenne
16 5-GHz-Antenne
17 Proportionaler Geschwin-
digkeitsschieberegler
18 Gimbal-Neigungssteueru-
ngsschieberegler
19 Akku
20 HDMI
21 USB-Port
22 Headset-Port
23 Micro-SD-Steckplatz
24 Micro-USB-Port

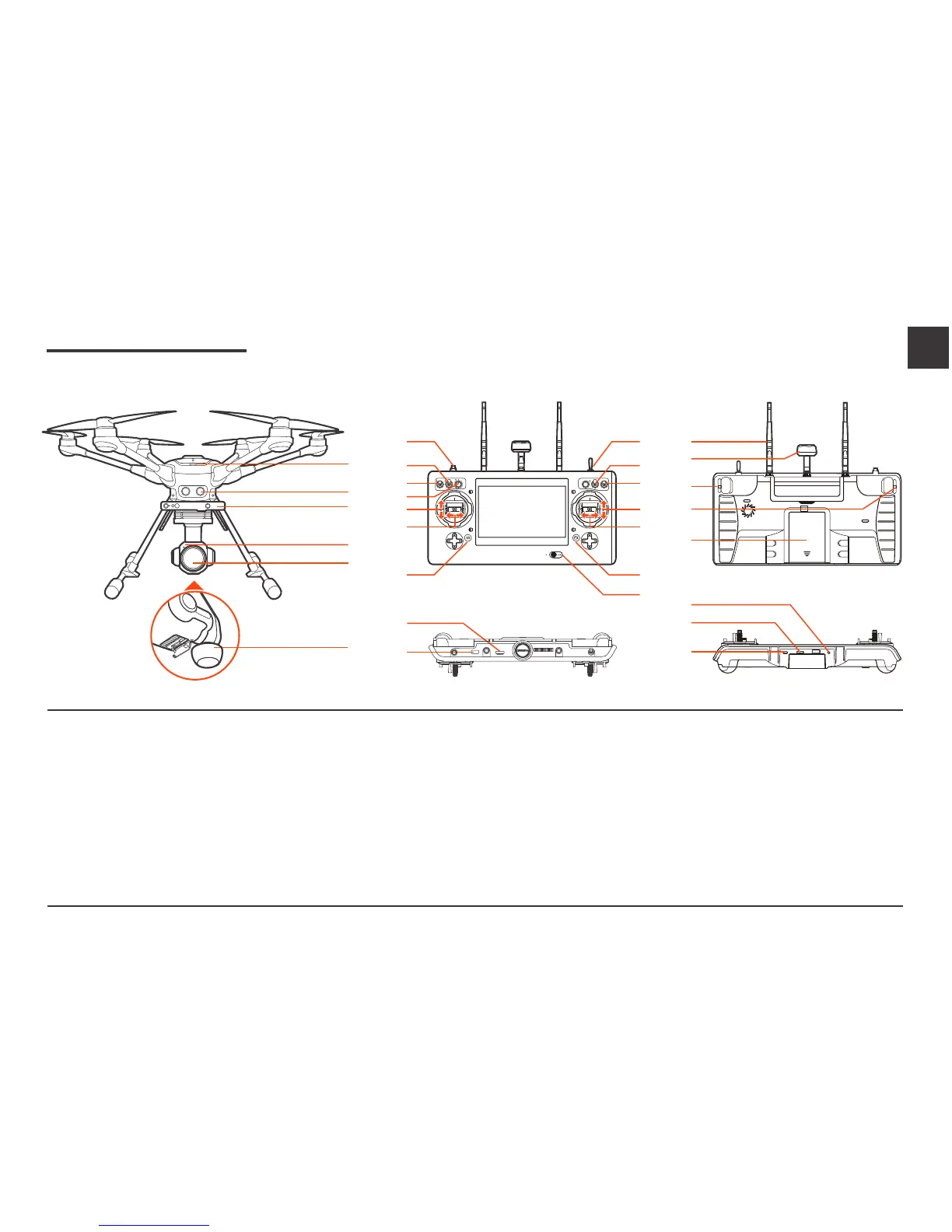

Überblick
01
02
03
01
02
03
22
23
24
15
18
19
16
17
01
02
03
04
05
06
07
08
09
10
14
11
12
13
20
21
Fluggerät
Produktname: APV System
Modellname: TYPHOON H PLUS
Fernbedienung
Produktname: Personal Ground Station
Modellname: ST16S
Gimbal-Kamera
Produktname: 3-Achsen-Gimbal-Kamera
Modellname: C23
