TYPHOON H PLUS

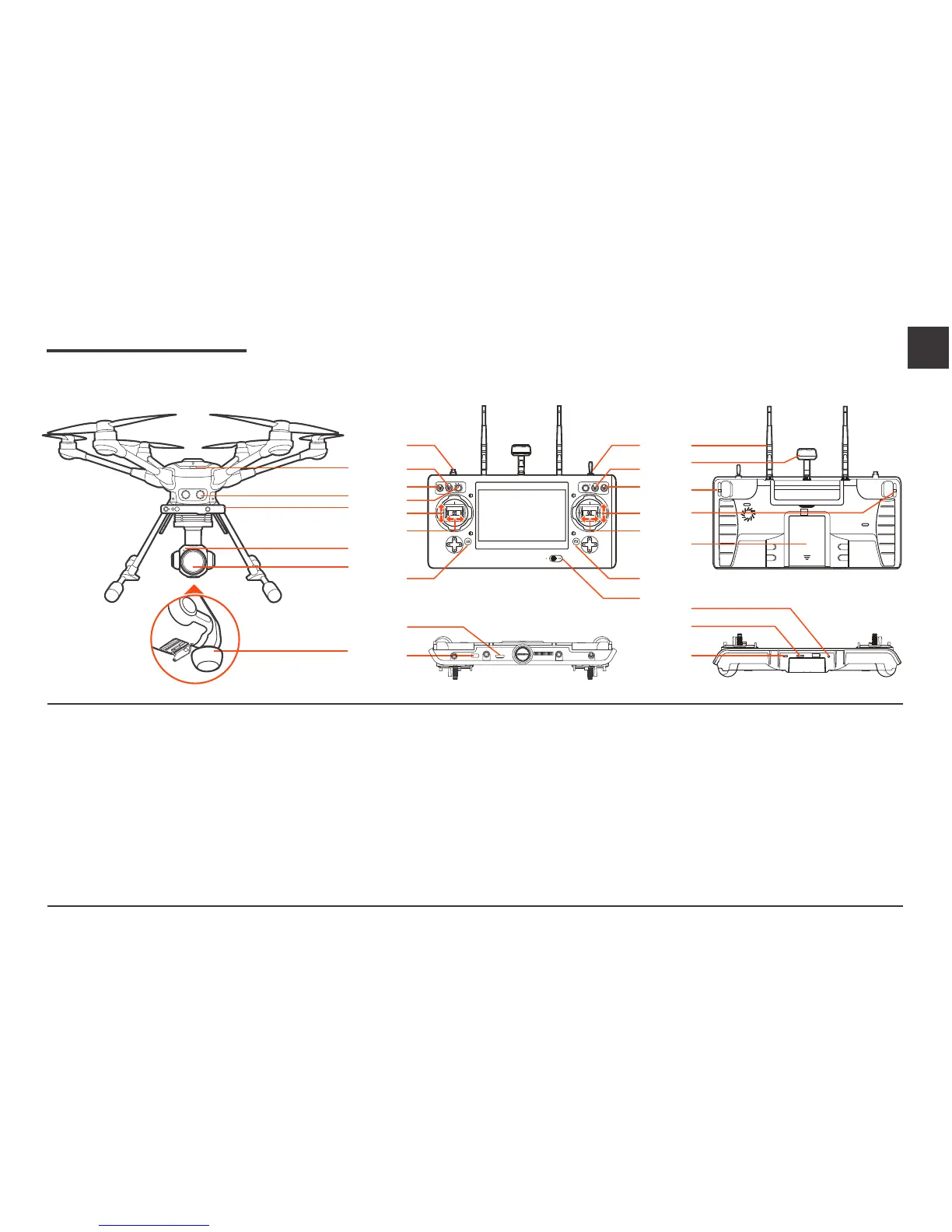

01 Interruptor de encendido
02 Sónar
03 RealSense™
C23
01 Indicador LED del estado
de la cámara
02 Lente de la cámara
03 Antena de 5 GHz
ST16S
01 Botón de arranque/parada de los motores
02 Interruptor del modo panorámico del
gimbal (modo Follow/modo Pan modo
Controllable/modo Global)
03 Interruptor del modo de inclinación del
gimbal (modo Angle/modo Velocity)
04 Botón de control panorámico del gimbal
05 Control de aceleración/altitud (modo 2)
Control de elevación/cabeceo (modo 1)
06 Control del timón/guiñada(modo 2 y modo 1)
07 Botón para fotos estáticas
08 Interruptor del tren de aterrizaje
09 Interruptor Evitar obstáculos
10 Interruptor de selección del
modo de vuelo
11 Control de elevación/cabeceo (modo 2)/
Control de aceleración/altitud (modo 1)
12 Control del alerón/alabeo
(modo 2 y modo 1)
13 Botón de inicio/parada de la grabación
en vídeo
14 Interruptor de encendido
15 Antena de 2,4 GHz
16 Antena de 5 GHz
17 Control deslizante proporci-
onal de la velocidad
18 Control deslizante de la
inclinación del gimbal
19 Batería
20 HDMI
21 Puerto USB
22 Puerto para gafas
23 Ranura para tarjeta micro SD
24 Puerto micro USB
Resumen
01
02
03
01
02
03
22
23
24
15
18
19
16
17
01
02
03
04
05
06
07
08
09
10
14
11
12
13
20
21
Aeronave
Nombre del producto:
Sistema APV (fotografía y vídeo aéreos)
Modelo: TYPHOON H PLUS
Controlador
Nombre del producto:
Estación personal de tierra
Modelo: ST16S
Cámara del gimbal
Nombre del producto:
Cámara del gimbal de 3 ejes
Modelo: C23
ES
