TYPHOON H Plus - Page 23

TYPHOON H PLUS
01 Interrupteur
02 Sonar
03 RealSense™
C23
01 Indicateur du statut LED de la
caméra
02 Objectif de la caméra
03 Antenne 5 GHz
ST16S
01 Bouton de marche/arrêt des moteurs
02 Interrupteur de mode d’orientation du support
(Modes Suivi / Suivi contrôlable
de l’orientation / Global)
03 Interrupteur de mode d’inclinaison du support
(Modes Angle/Vélocité)
04 Bouton de commande de l’orientation du support
05 Commande accélération/altitude (mode 2)
Commande élévation/tangage (mode 1)
06 Commande gouvernail/lacet (Modes 2 et 1)
07 Bouton de prise de photo
08 Commande d’atterrissage
09 Interrupteur du sonar anticollision
10 Interrupteur de sélection du mode de vol
11 Commande élévation/tangage (mode 2)
/ Commande d’accélération/altitude
(mode 1)
12 Commande aileron/roulis
(Modes 2 et 1)
13 Bouton marche/arrêt de
l’enregistrement vidéo
14 Interrupteur
15 Antenne de 2,4 GHz
16 Antenne 5 GHz
17 Curseur de contrôle
proportionnel
18 Curseur de commande
d’inclinaison du support
19 Batterie
20 HDMI
21 Port USB
22 Port du casque
23 Compartiment micro-SD
24 Port micro-USB

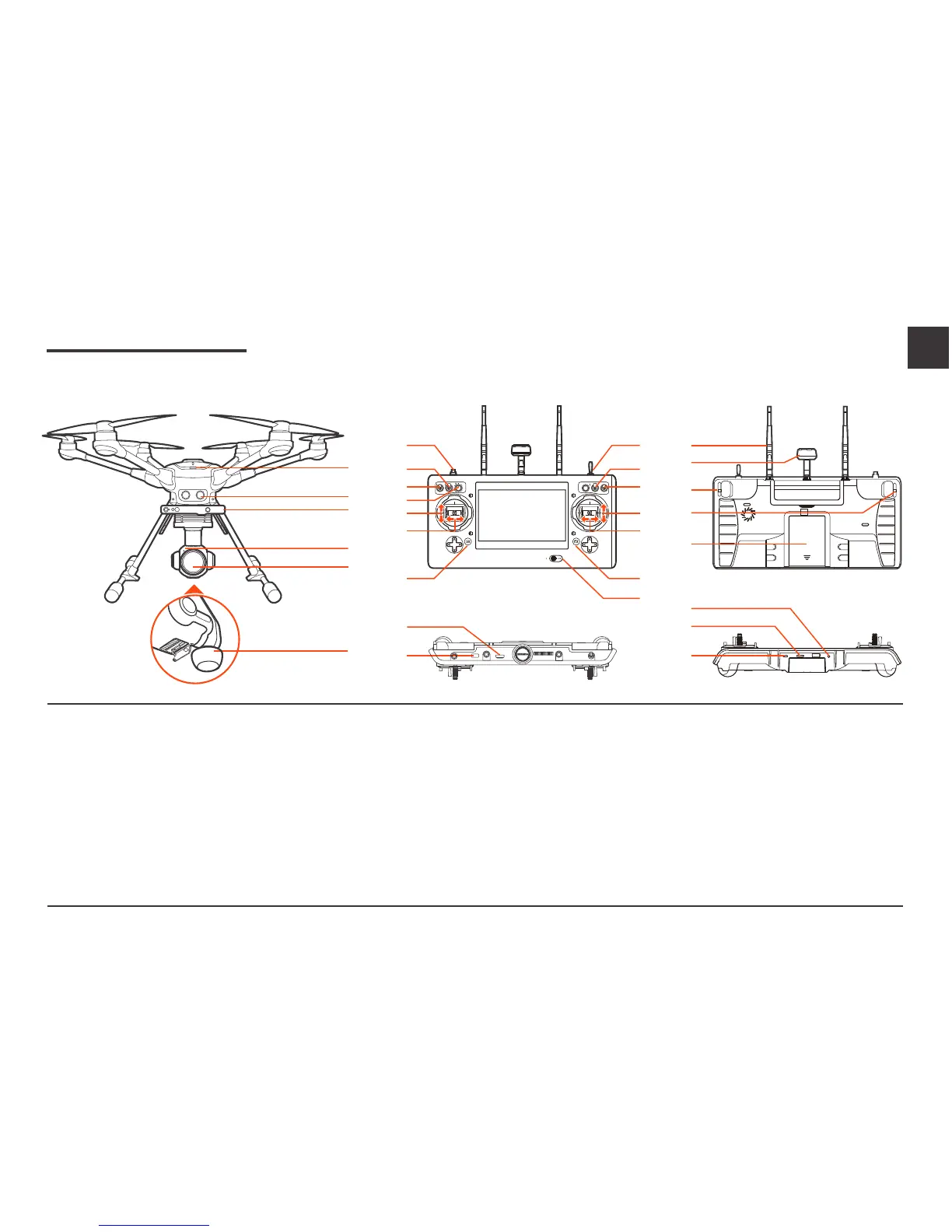

Aperçu
01
02
03
01
02
03
22
23
24
15
18
19
16
17
01
02
03
04
05
06
07
08
09
10
14
11
12
13
20
21
Avion
Nom du Produit : système APV (« aerial photography
and video », photos et vidéos aériennes)
Nom du modèle : TYPHOON H PLUS
Commande
Nom du produit :
poste personnel au sol
Nom du modèle : ST16S
Caméra sur support
Nom du produit :
Caméra sur support à 3 axes
Nom du modèle : C23
FR
