TYPHOON H PLUS
01 Interruttore di alimentazione
02 Sonar
03 RealSense™
C23
01 Indicatore LED dello stato
della videocamera
02 Obiettivi della videocamera
03 Antenna da 5 GHz
ST16S
01 Pulsante avvio/arresto motore
02 ICommutatore modalità Pan della gimbal
(Modalità Follow/Modalità Follow Pan
Controllable/Modalità Global)
03 Commutatore modalità Tilt della gimbal
(Modalità Angle/Modalità Velocity)
04 Pomello di comando Pan della gimbal
05 Comando Throttle (gas)/Altitude
(altitudine) (modalità 2) Comando
elevatore /pitch (beccheggio)
(modalità 1)
06 Comando timone/imbardata
(modalità 2 e modalità 1)
07 Pulsante per scatto fotografico
(immagine fissa)
08 Interruttore del carrello di atterraggio
09 Interruttore elusione ostacolo
10 Interruttore di selezione modalità di volo
11 Comando elevatore/pitch (beccheggio) (modalità
2)/Comando Throttle/Altitude (modalità 1)
12 Comando alettoni/rollio(modalità 2 e modalità 1)
13 Pulsante Start/Stop della registrazione video
14 Interruttore di alimentazione
15 Antenna da 2,4GHz
16 Antenna da 5GHz
17 Cursore velocità del
comando proporzionale
18 Cursore di comando dell'-
inclinazione della gimbal
19 Batteria
20 HDMI
21 Porta USB
22 Porta cuffie
23 Slot Micro SD
24 Porta Micro USB

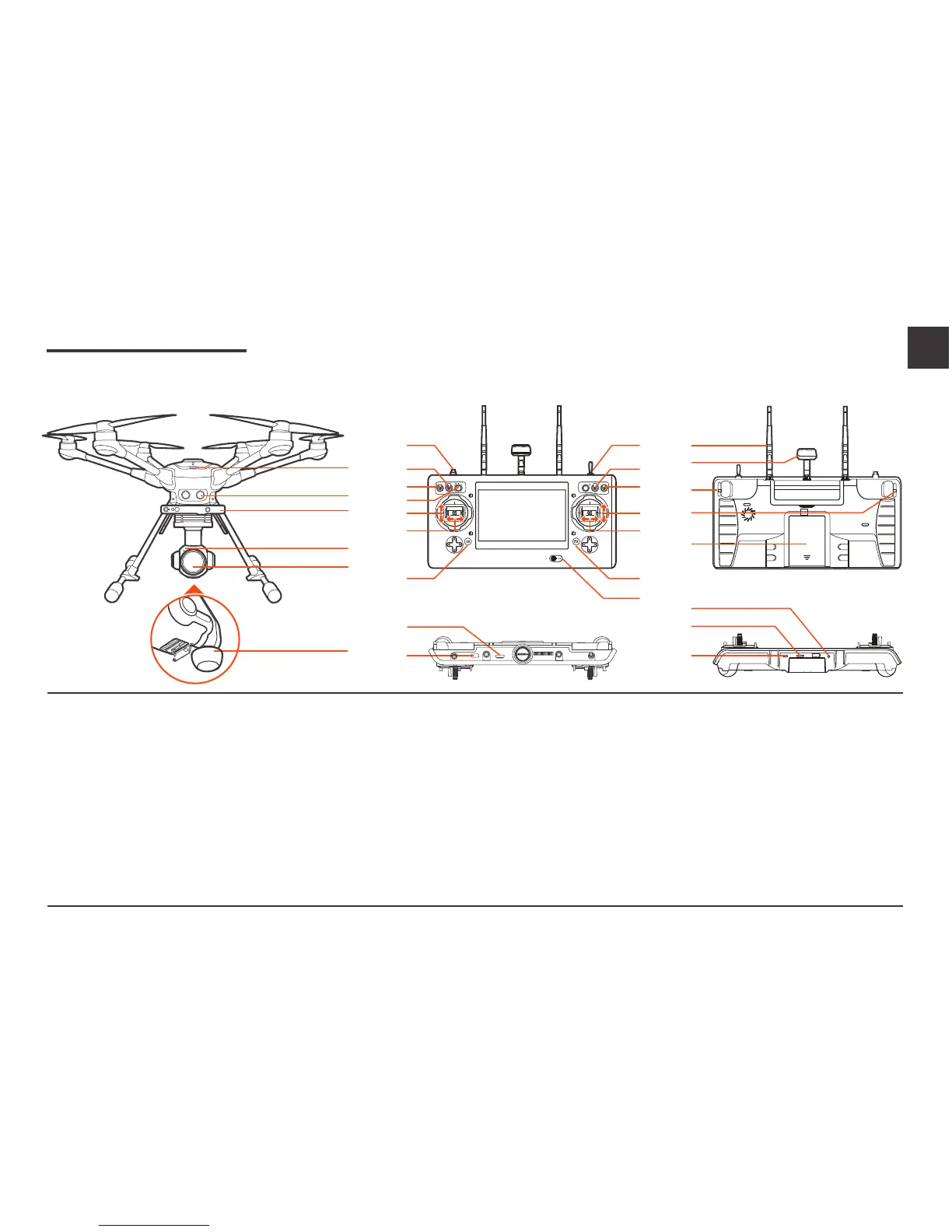

Panoramica
01
02
03
01
02
03
22
23
24
15
18
19
16
17
01
02
03
04
05
06
07
08
09
10
14
11
12
13
20
21
Velivolo
Nome prodotto:
APV (sistema per fotografie e video aerei)
Nome modello: TYPHOON H PLUS
Controller
Nome del prodotto:
Stazione personale di terra
Nome modello: ST16S
Fotocamera gimbal
Nome del prodotto:
Videocamera gimbal a 3 assi
Nome modello: C23
I T
