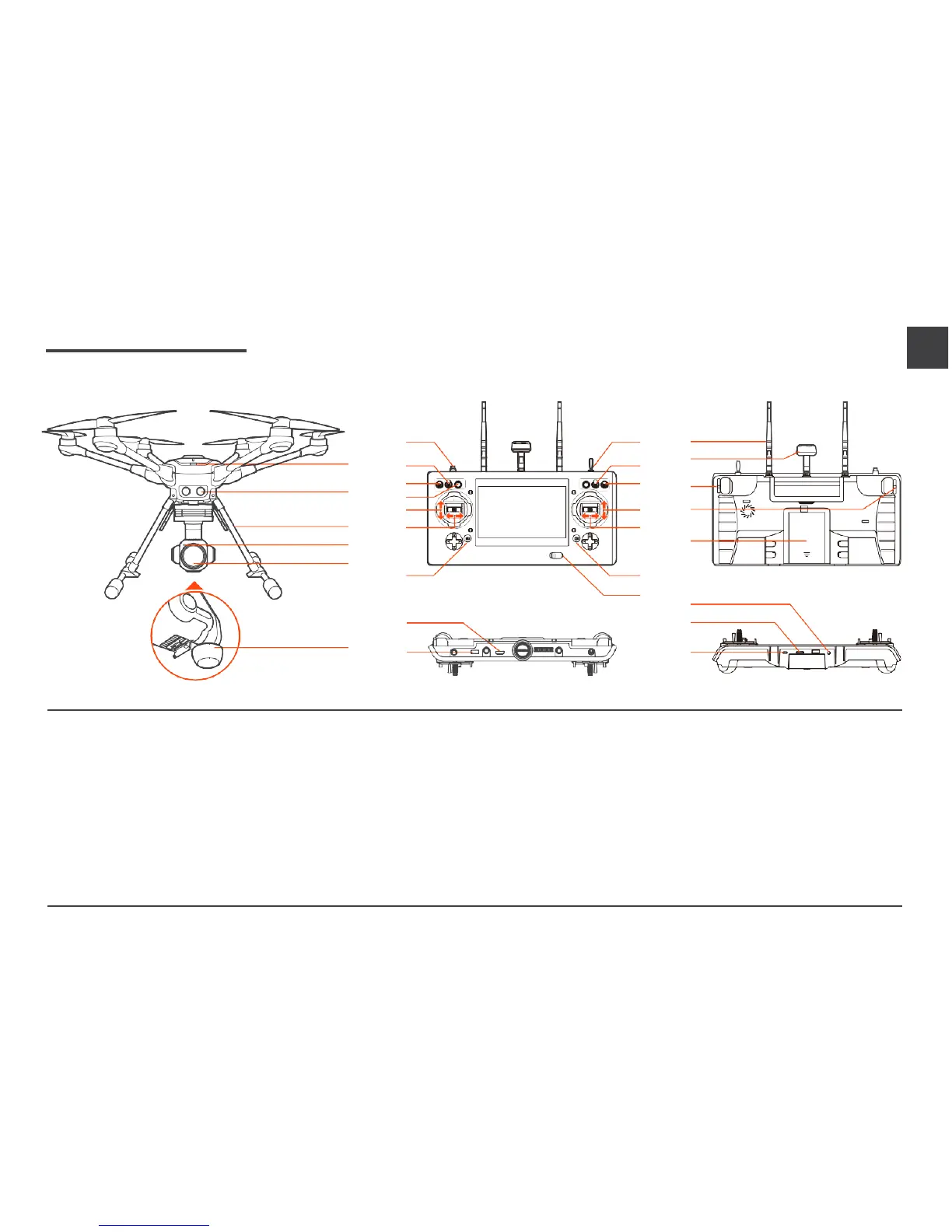

TYPHOON H PLUS
1. Włącznik zasilania
2. Sonar
3. Chowane podwozie
C23
1. Wskaźnik statusu kamery LED
2. Obiektyw kamery
3. Antena 5GHz
ST16S
1. Przycisk uruchamiania/zatrzymania silników
2. Przełącznik trybów osi pan gimbala
(tryb Follow/ kontrolowany tryb Follow
osi pan/ tryb Global)
3. Przełącznik trybów osi tilt gimbala (tryb
Angle/ tryb Velocity)
4. Pokrętło kontrolne osi pan gimbala
5. Kontrola prędkości/ pułapu (tryb 2) Kontrola
przechylenia w przód/tył (tryb 1)
6. Kontrola obrotu w lewo/
prawo (tryb 2 i tryb 1)
7. Przycisk wykonywania zdjęć
8. Przełącznik podwozia
9. Przełącznik systemu antykolizyjnego
10. Przełącznik zmiany trybu lotu
11. Kontrola przechylenia w przód/tył (tryb
2)/ Kontrola prędkości/ pułapu (tryb 1)
12. Kontrola przechylenia na lewo/prawo
(tryb 2 i tryb 1)
13. Przycisk rozpoczęcia/zatrzymania
nagrywania
14. Włącznik zasilania
15. 2.4 GHz Antena
16. Antena 5GHz
17. Suwak proporcjonalnej kontroli szybkości
18. Suwak kontroli obrotu w osi tilt gimbala
19. Akumulator
20. HDMI
21. Port USB
22. Port zestawu słuchawkowego
23. Wejście Micro SD
24. Port Micro USB
Opis ogólny
01
02
03
01
02
03
22
23
24
19
01
02
03
04
05
06
07
08 15
09
16
10
14
17
11 18
12
13
20
21
Dron
Nazwa produktu: System APV
Nazwa modelu: TYPHOON H PLUS
Kontroler
Nazwa produktu: Osobista stacja naziemna
Nazwa modelu: ST16S
Gimbal do kamery
Nazwa produktu: Trójosiowy gimbal kamery
Nazwa modelu: C23
