U-Line H-1043 User Manual

PAGE 5 OF 9 1118 IH-1043
FUNCIONAMIENTO
¡ADVERTENCIA! El operador debe leer y
entender las instrucciones aquí y en el patín
antes de usarlo.

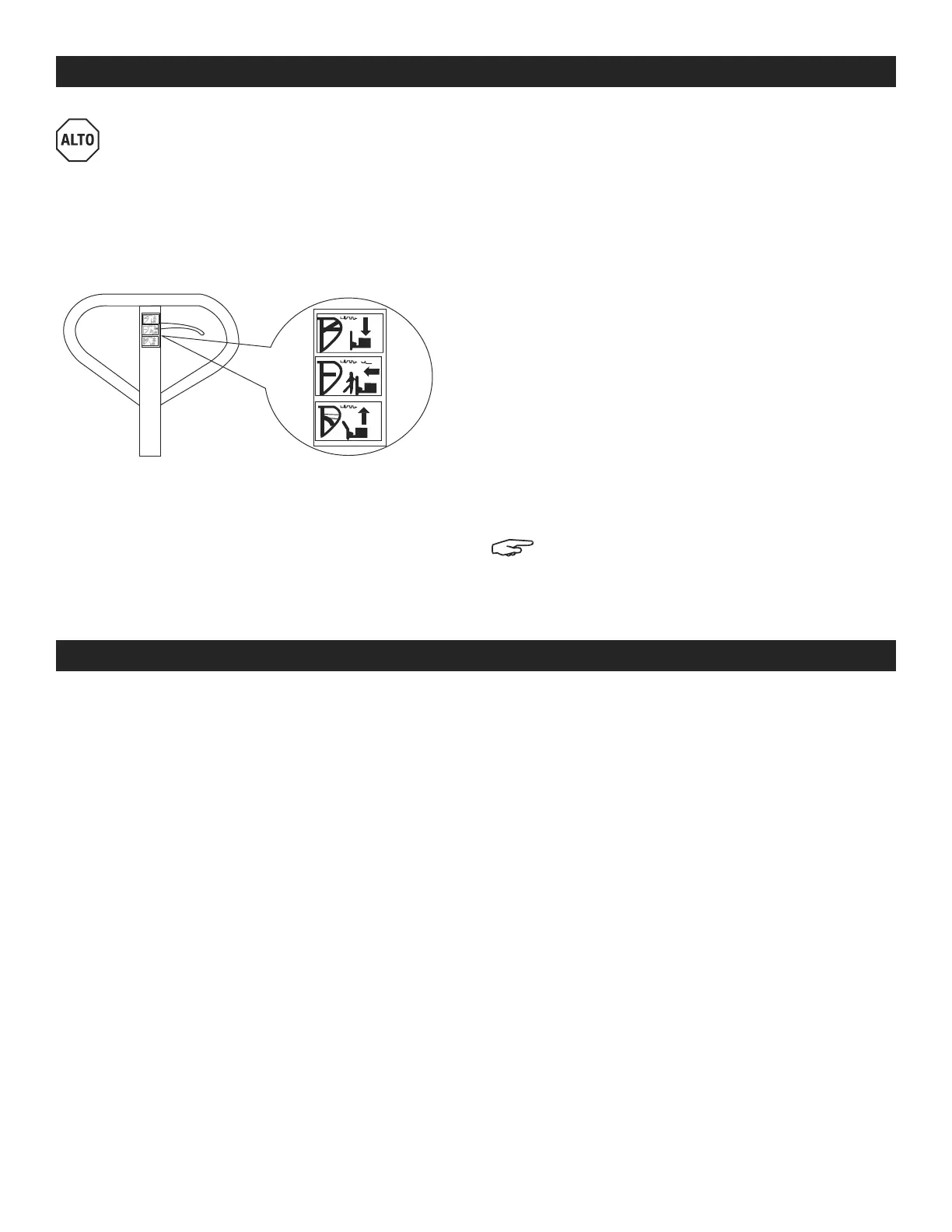

En el asa del patín hidráulico, encontrará la palanca
de control, esta puede ser ajustada a tres posiciones.
(Vea Diagrama 1)
- DOWN = para bajar las horquillas
- NEUTRAL = para mover la carga
- UP = para elevar las horquillas
1. S i las horquillas se elevan mientras bombea en la
posición NEUTRAL, gire el tornillo de ajuste en sentido
de las manecillas del reloj y continúe bombeando
hasta que las horquillas no se eleven y la posición
NEUTRAL funcione correctamente.
2. Si las horquillas se bajan mientras bombea en la
posición NEUTRAL, gire el tornillo de ajuste en sentido
contrario a las manecillas del reloj hasta que las
horquillas no se bajen.
3. Si las horquillas no se bajan cuando la palanca de
control está en la posición DOWN, gire el tornillo de
ajuste en el sentido de las manecillas del reloj hasta
que las horquillas bajen al levantar la palanca de
control. Luego revise la posición de NEUTRAL en los
pasos 1 y 2.
4. Si las horquillas no se levantan al bombear en la
posición UP, gire el tornillo de ajuste en sentido
contrario a las manecillas del reloj hasta que las
horquillas se eleven mientras bombea en la posición
UP. Luego revise la posición de NEUTRAL y DOWN en los
pasos 1, 2 y 3.
NOTA : Al estar viendo el patín del lado del asa, el
tornillo de ajuste está localizado al lado derecho
de la bomba arriba de la llanta derecha. El patín
bajará más rápido o lento dependiendo de qué
tan adentro o afuera esté el tornillo.
Diagrama 1
ACEITE
Revise el nivel de aceite cada seis meses. La capacidad
de aceite es aproximadamente 0.3L. Restaure el nivel
del líquido en el depósito a 5mm abajo del borde; esto
debe hacerse con las horquillas en la posición DOWN.
Utilice aceite hidráulico ISO VG 32 o su equivalente. La
viscocidad del aceite debe ser 30cST a 40°C (104°F).
COMO EXPULSAR AIRE DE LA BOMBA
Pudiera entrar aire a la unidad con el paso del tiempo
o cuando se reemplacen los sellos. Para expulsar el aire,
levante la palanca a la posición DOWN, y bombee la
asa hacia arriba y abajo varias veces.
REVISIÓN DIARIA Y MANTENIMIENTO
La revisión diaria del patín hidráulico puede reducir el desgaste
de la unidad. Preste atención especialmente a las llantas, ejes,
asa, horquillas y palanca de control para elevar y bajar.
LUBRICACIÓN
Utilice aceite de motor o grasa para lubricar todas las
partes móviles.
MANTENIMIENTO
