Numéro de pièce 1955202 Rév. 4 (07/13/12)Page 4

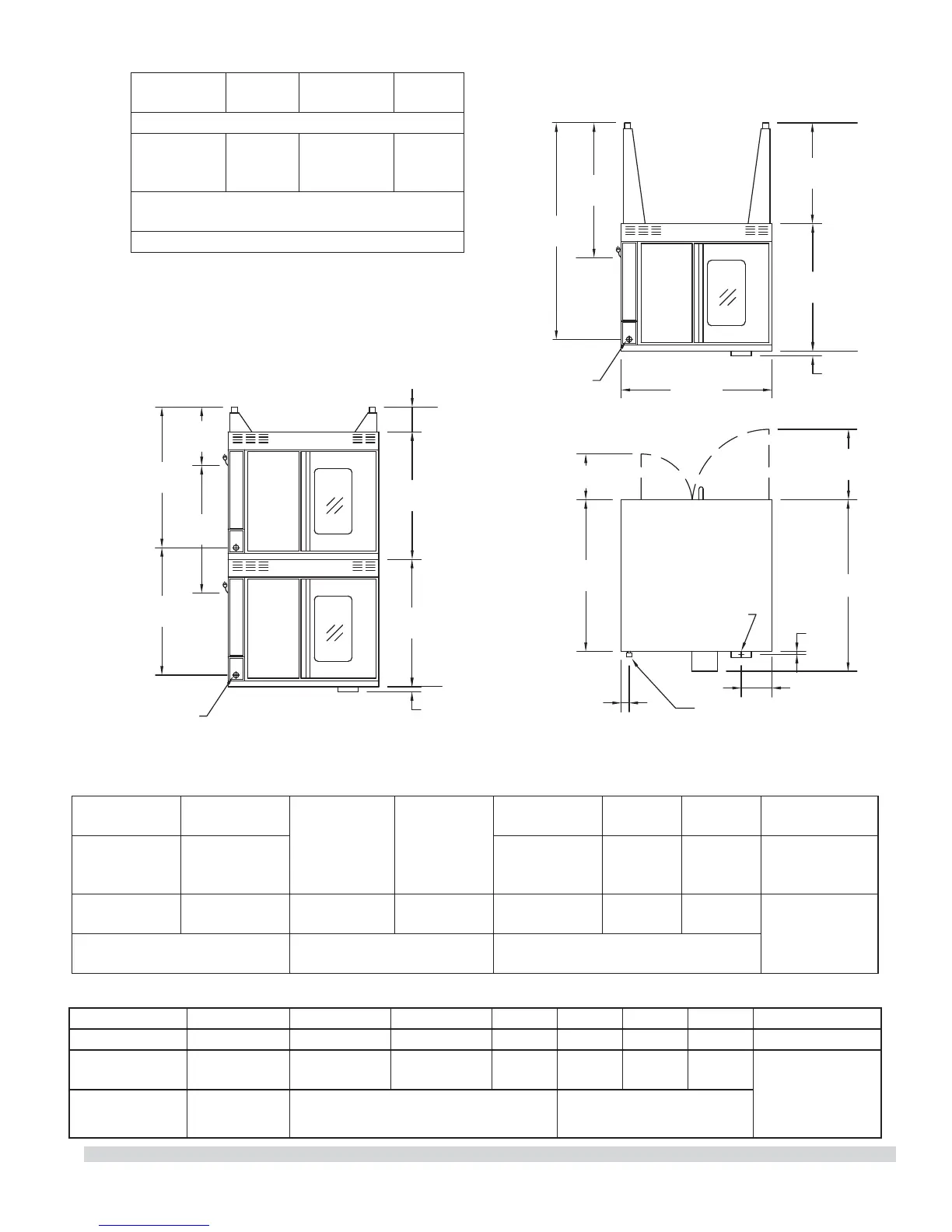

DIMENSIONS ET CARACTÉRISTIQUES, MODÈLE SUMG 100/200
“D”
VUE DU HAUT
38"
[965mm]
25-3/8"
[645mm]
54-9/16"
[1386mm]
3/4" N.P.T.
ADMISSION DE GAZ
3/4" ADMISSION
DE GAZ ARRIÈRE
3/4" ADMISSION
DE GAZ ARRIÈRE
7-3/4"
[197mm]
2"
[51mm]
3/4"
[19mm]
(moteur
compris)
TUYAU: 2-3/8" x 5"
[60mm x 127mm]
38-1/4"
[972mm]
11-1/2"
[292mm]
17-3/4"
[451mm]
1-1/4"
[32mm]
32-1/8"
[816mm]
34"
[864mm]
VUE DU DEVANT
DU FOUR SIMPLE
6-1/4"
[159mm]
VUE DU DEVANT
DU FOUR DOUBLE
32-1/8"
[816mm]
32-1/8"
[816mm]
1-1/4"
[32mm]
32-1/8"
[816mm]
32-1/8"
[816mm]
14-3/4"
[375mm]
35-7/16"
[900mm]
Notes:
1. Caractéristiques électriques standard incluant les exigences du moteur.
2. (Appareils 120V) 115V 3/4 HP, moteur à 2 vitesses; 1140 et 1725 T/M 60 Hz
3. (Appareils 240V) 200-240V 3/4 HP, moteur à 2 vitesses; 1140 et 1725 T/M 60 Hz.
4. Un cordon d'alimentation de 6 pieds est fourni pour chaque prise 120V avec che
(NEMA numéro 5-15P)
5. U.S Range recommande un circuit séparé de 15ampères pour chaque appareil de
120V.
Remarques d'installation:
Combustible &non combustible
zones de dégagement aux murs:
Côtés 1 pouce
(25mm,
2,54cm)
Arrière 3 pouces
(76mm,
7,62cm)
Zones de dégagement d'entrée En (mm)
Emballer 44-1/2 (1130) Non
emballé
32-1/2 (826)
Modèle
Intérieur Dimensions: en
(mm)
Extérieur Dimensions: En (mm) Poids à la
livraison
Dimension à la
livraison
W H D W H** D (w/moteur) Livres/
kilogramme
Pied carré
SUMG-100 29 (736) 24 (610) 24 (610) 38 (965) 57-1/2 (1461) 41-1/41048) 750/341 80
SUMG-200 29(736) 24(610) 24(610) 38(965) 70-1/2 (1791) 41-1/4(1048) 1500/682 160
**Height with or without standard casters. Height with low prole casters (double deck) is 68-1/2” (1740mm).
Modèles
Indices à l'entrée, gaz naturel & gaz
propane
Pression de
fonctionnement *
Caractéristiques électriques
BTU/hr
Équival.
kW
Entrée de gaz Naturel Propane 120V/1Ph 240V/1Ph
Four simple 53,000 17. 6
(1 )@ 3/4
pouce
(1,90cm) PTN
4 pouces
(10,16cm)
WC
(10millibars)
10 pouces
(25,40cm) WC
(25millibars)
(1)@9,8A (1)@5,2A
Double four 106,000 35.2
(1 )@1 pouce
PTN (2)@9,8A (2)@5,2A
Pression maximale 13,8 pouces (20,32cm) WC @70°F (21°C).
Il existe de nombreux codes locaux et il est de la responsabilité du propriétaire que ces appareils soient conformes à ces codes.
Ces appareils sont conçus pour une utilisation commerciale par un personnel ayant reçu une formation.
