57

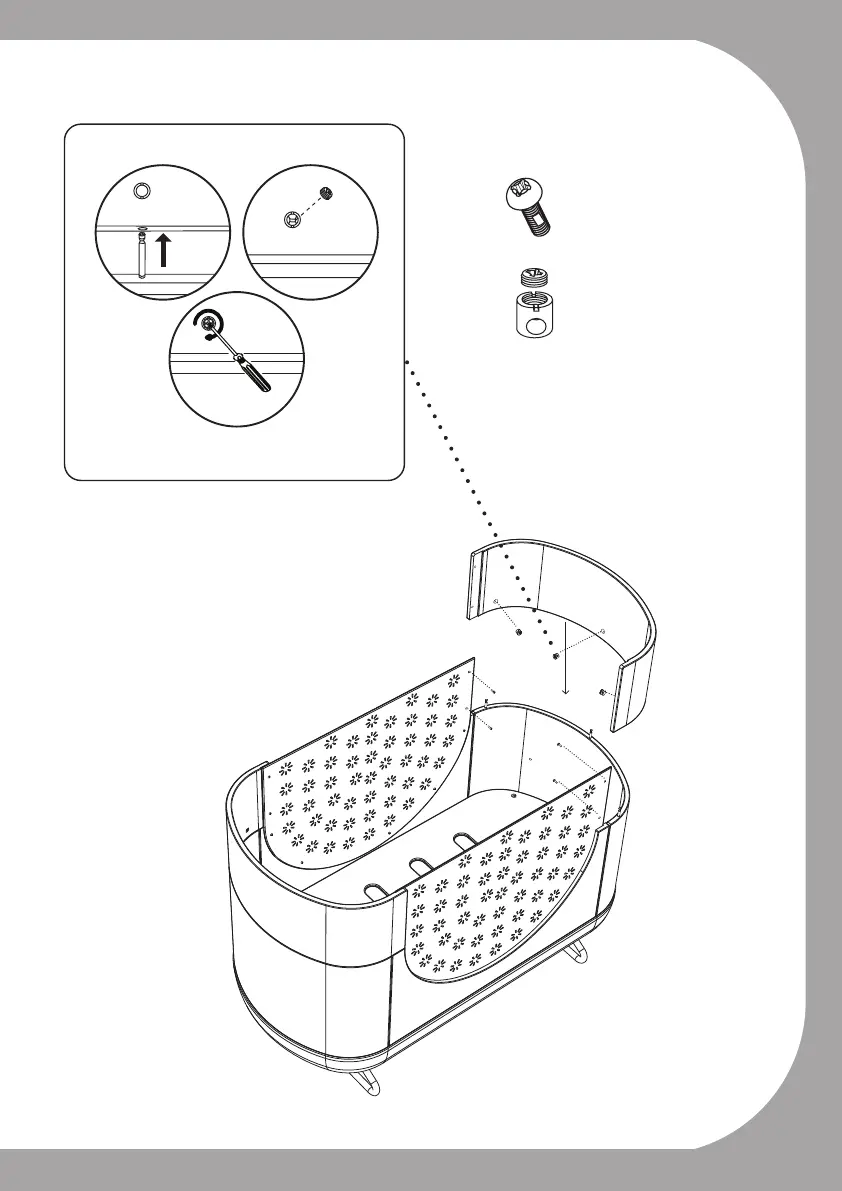

Fig. H1
8 boulons à tête
ronde
6 cames de retenue
Insert the
Locking Cam
nut.
Use screwdriver to turn Locking
Cam nuts clockwise until tight.
6.1
6.2
6.3
Insert the
connecting pins
to the rails.
Insérer l’écrou
de la came de
retenue.
À l’aide d’un tournevis, serrer les écrous des
cames de retenue dans le sens horaire.
Insérer les tiges
d’assemblage dans
les bords.
6.2
6.3
6.1
