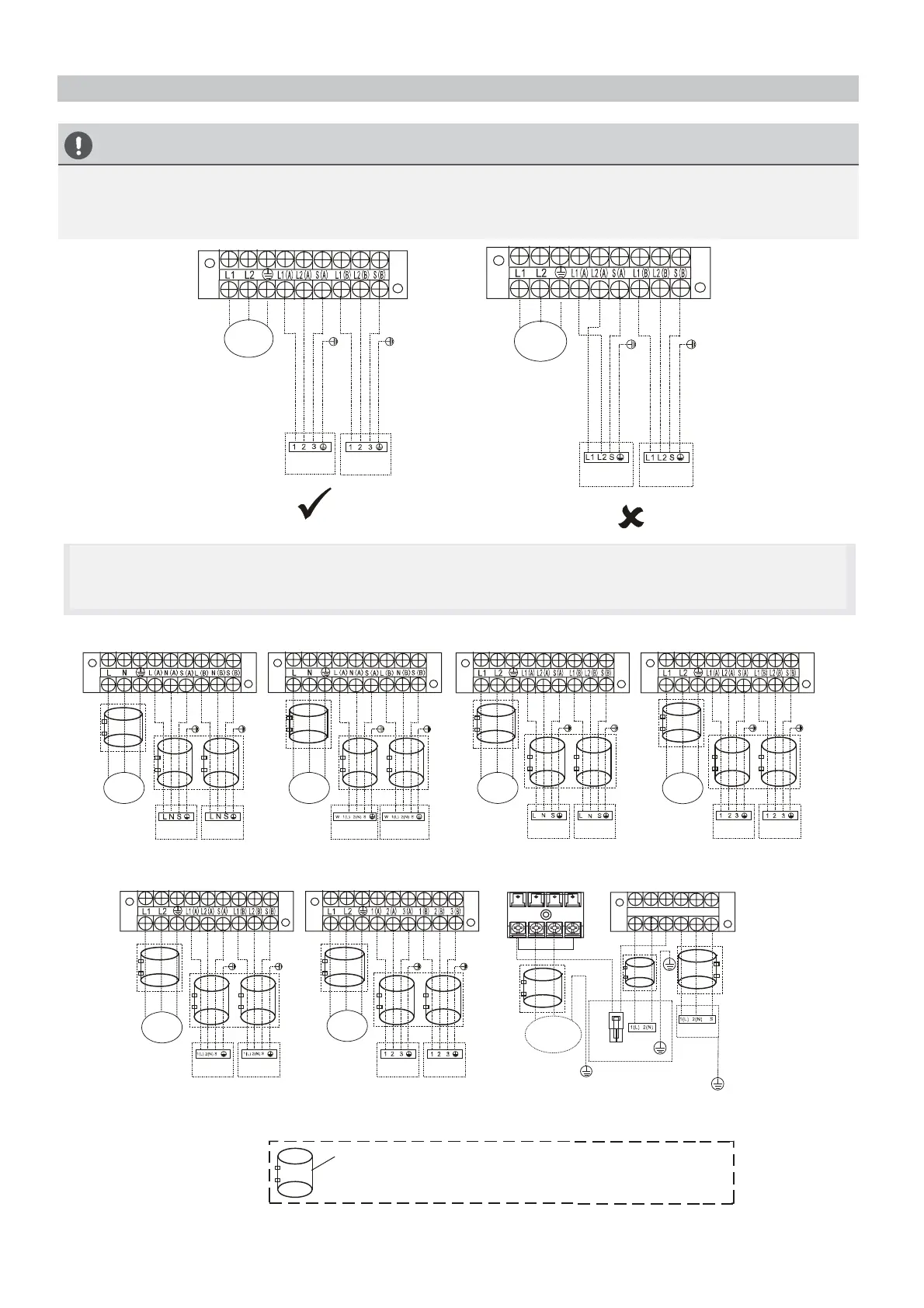

Schema dei collegamenti elettrici
NOTA: Per gli utilizzatori nali che desiderino eettuare autonomamente il collegamento elettrico, si
raccomanda di attenersi alle gure seguenti.
Far passare il cavo di alimentazione principale attraverso l’uscita inferiore del fermacavi.
ATTENZIONE
Collegare i cavi di collegamento ai morsetti contrassegnati con i rispettivi numeri sulla morsettiera delle
unità interna ed esterna. Ad esempio, nei modelli illustrati nello schema seguente, il morsetto L1(A)
dell’unità esterna deve essere collegato al morsetto L1 dell’unità interna.
Modelli uno+due:
Modello A
Modello E Modello F Modello G
Modello B Modello C Modello D
Anello magnetico (non in dotazione, componente
opzionale) (Da applicare al cavo di collegamento
delle unità interna ed esterna dopo l’installazione.)
ALIMENTAZIONE
ALIMENTAZIONE
ALIMENTAZIONE
ALIMENTAZIONE
ALIMENTAZIONE
VERSO A
VERSO B
VERSO A
VERSO B
VERSO A
VERSO B
ALIMENTAZIONE ALIMENTAZIONE
ALIMENTAZIONE
ALIMENTAZIONE
VERSO A
VERSO B
VERSO A VERSO B
VERSO A VERSO B
VERSO A VERSO B
VERSO A VERSO B
VERSO A VERSO B
OPTIONAL
OPTIONAL OPTIONAL OPTIONAL
OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL OPTIONAL
L(A)
S(A)
N(A)
L(B)
N(B)
S(B)
Y/G
:
/
1
/
OPTIONAL OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL
OPTIONAL OPTIONAL OPTIONAL OPTIONAL
19
