Fig. 9.3

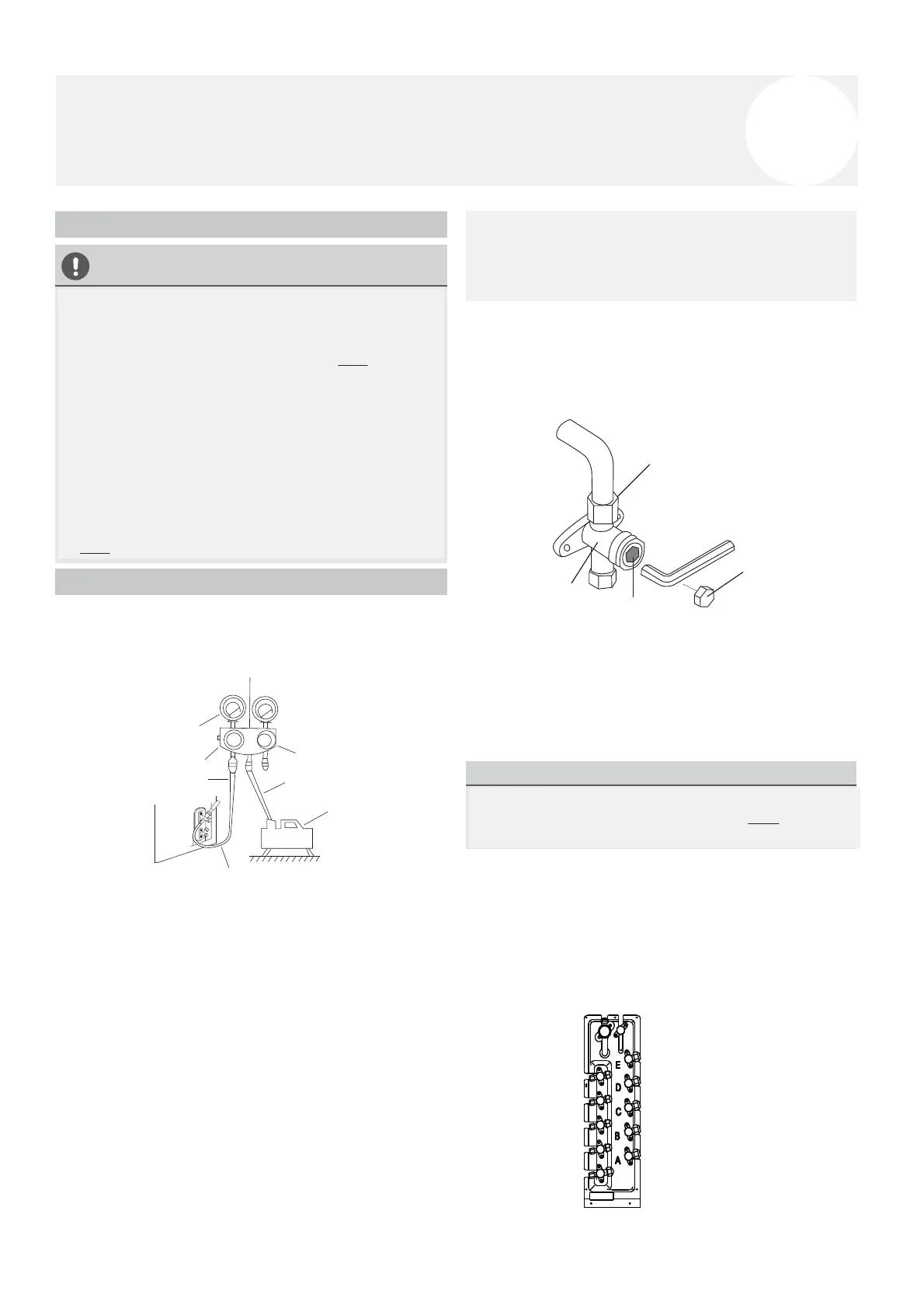

Evacuazione dell’aria
9
Precauzioni di sicurezza
Istruzioni di evacuazione
Prima di usare il gruppo manometri del collettore
e la pompa da vuoto, leggere i rispettivi manuali d’uso per
assicurarsi di saperli utilizzare correttamente.
Gruppo manometri collettore
Manometro di bassa pressione
-76 cmHg
Valvola a bassa pressione
Valvola ad alta pressione
Tubo di carico
Tubo di carico
Pompa da vuoto
Manometro
Valvola a bassa pressione
Fig. 9.1
NOTA: Se la pressione dell’impianto rimane invariata, svitare il
tappo di chiusura dalla valvola di espansione (valvola ad alta
pressione). Una variazione nella pressione dell’impianto
potrebbe causare una perdita di gas.
8. Inserire una chiave esagonale nella valvola di espansione
(valvola ad alta pressione) e aprire la valvola ruotando
la chiave di 1/4 di giro in senso antiorario. Vericare che si
senta il rumore di uscita del gas dall’impianto, quindi
chiudere la valvola dopo 5 secondi.
Dado svasato
Tappo di chiusura
po valvola
Stelo valvola
Fig. 9.2
9. Osservare il manometro per un minuto per vericare che
non vi siano variazioni nella pressione. Il valore dovrebbe
essere leggermente superiore alla pressione atmosferica.
10. Staccare il tubo di carico dalla porta di servizio.
11. Usando una chiave esagonale, aprire completamente sia la
valvola di alta pressione che quella di bassa pressione.
APRIRE GLI STELI DELLE VALVOLE SENZA FORZARE
Per aprire gli steli delle valvole, ruotare la chiave esagonale
no a portarla contro l’elemento di arresto. NON forzare
la valvola per aprirla ulteriormente.
12. Chiudere a mano i cappucci delle valvole, quindi serrarli
usando l’attrezzo adatto.
13. Se l’unità esterna utilizza tutte le valvole di vuoto e la
posizione di vuoto è sulla valvola principale, signica che
l’impianto non è collegato all’unità interna. La valvola deve
essere chiusa con un dado lettato. Prima della messa
in funzione, controllare che non vi siano perdite di gas.
ATTENZIONE
• Usare una pompa da vuoto con manometro che possa
leggere valori inferiori a -0,1 MPa e presenti una portata di
scarico dell’aria superiore a 40 l/min.
• L’unità esterna non deve essere evacuata. NON aprire le
valvole di arresto gas e liquido dell’unità esterna.
• Dopo due ore, controllare che la lettura del manometro di
bassa pressione sia pari o inferiore a -0,1 MPa.
Se dopo tre ore di funzionamento la lettura del manometro
è ancora superiore a -0,1 MPa, controllare che non vi siano
perdite di gas o che non vi sia acqua all’interno del tubo. Se
non vi sono perdite, eseguire un’altra evacuazione per 1 o
2 ore.
• NON usare il gas refrigerante per evacuare l’impianto.
1. Collegare il tubo di carico del gruppo manometri
del collettore alla porta di servizio sulla valvola di bassa
pressione dell’unità esterna.
2. Collegare il tubo di carico del gruppo manometri
del collettore alla pompa da vuoto.
3. Aprire il lato a bassa pressione del gruppo manometri
del collettore. Tenere chiuso il lato ad alta pressione.
4. Attivare la pompa da vuoto per evacuare il sistema.
5. Tenere in funzione la pompa da vuoto per almeno
15 minuti o nché l’indicatore del manometro di bassa
pressione segna -76 cmHG (-1x10 Pa).
6. Chiudere la valvola a bassa pressione del gruppo
manometri del collettore e spegnere la pompa da vuoto.
7. Attendere 5 minuti, quindi controllare che non vi siano state
variazioni nella pressione dell’impianto.
23
